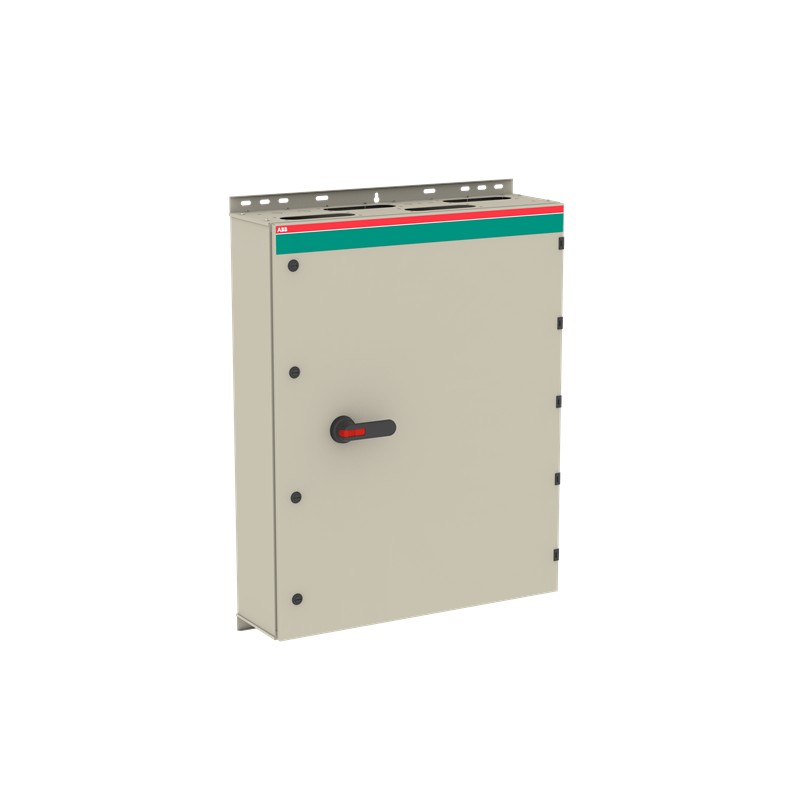

1SCA022340R3790 ABB Int. Seccionador en caja OT1000BLCC3TZ
1SCA022340R3790
ABB
Int. Seccionador en caja OT1000BLCC3TZ
OT1000BLCC3TZ Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 4b32a7f1-c392-4a9b-8396-4293c35278d8 Finland |
| SCIP simplificado | c003c883-45af-4f0d-88af-e76da7f3ce0e Germany |
| 64862249-f3e9-4fac-b639-d0d579df2138 Belgium | |
| cc8ff670-b6b3-4240-9e51-35fcba5cf219 Denmark | |
| dad3e157-6036-47d5-b865-295636f4218b Poland | |
| e2ede05c-143f-4760-b1fd-0b1dd9f6df82 Netherlands | |
| f15510b5-87cc-4c02-ac34-7da0f52f3f4a Estonia | |
| 0dcdd8c4-ed6c-482a-a289-cb4485b588de Greece | |
| adbce3df-cc08-4be9-9f13-b2f783404c3b Portugal | |
| 18537043-bb58-4440-9e3d-c3b146fb6abd Poland | |
| 59d4b9c4-3db4-4386-8faf-92097f972322 Spain | |
| 2230af04-1fb2-43b9-bce3-6a4090dba780 Croatia | |
| 276a2122-8197-4a12-9ade-f0f0b27dcf91 Germany | |
| 9c00e859-5725-4214-8ddf-4995d128d96f Norway | |
| 7b03508f-e8a9-4f3a-8821-cba83a17bc58 Germany | |
| 1d76932d-86a0-4fad-9f7d-33fe1329f7c3 Hungary | |
| 2b939dc5-5d74-4691-9963-bae1385a3160 Hungary | |
| 95315135-672a-41c3-a128-89cfb439a79b Sweden | |
| 3a48ee31-4aa5-44d1-b8d7-a25760fc34d3 France | |
| 72be13e1-79bd-4f82-951f-1cfce382ac3c Germany | |
| 4d74c687-3a1b-494d-a611-654c35b4689b Bulgaria | |
| 1162f552-8e4e-4f74-a948-85d842cc1409 Germany | |
| 524b3ffd-3b52-4d67-8f3f-baa4701a77e7 Czech Republic | |
| 5b8ac922-3a45-4a0c-acd5-27b059f76efa France | |
| a1c91f51-5c5f-4e0a-82af-17ab8ebe2d5c Italy | |
| b43506a4-330b-4d02-8a23-deedf8a9e6e6 Poland | |
| c581cc12-0668-40e2-baae-48d968214ccb Belgium | |
| e1b10f0b-ac75-4bb5-af4c-7542e38b74a9 Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340016M0005 |
| Dibujos mecánicos | OTKM128033P6C.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 800 mm |
| Alto del producto | 1200 mm |
| Largo del product | 330 mm |
| Peso del product | 62 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 815 mm |
| Embalaje Nivel 1 Largo | 1310 mm |
| Embalaje Nivel 1 Alto | 425 mm |
| Embalaje Nivel 1 Peso | 67 kg |
| Embalaje Nivel 1 EAN | 6417019115382 |
| Técnica | |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | 6xC-flange / 6xC-flange, Knock-outs: 3x10mm, 12.5mm, 2x20.5mm, 2x25.5mm, 2x32.5mm |
| Capacidad de conexión del circuito principal | Diámetro del orificio 12 mm |
| Abrazadera de tornillo / Terminal de PE 10pc,25 ... 120 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 1000 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Steel sheet |
| Color del asa | Negro |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 2 NO, 1 NC |
| Tipo neutro | No Neutral Terminal |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 2 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Posición de los terminales PE | Top In - Bottom Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 19 W |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 560 kW |
| (500 V) 710 kW | |
| (690 V) 1000 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V AC) 110 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| Destornillador recomendado | Main Circuit M12 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 75 N·m |
| Técnica UL/CSA | |
| Destornillador recomendado | Main Circuit M12 |
| Par de apriete | Main Circuit 75 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340042D2703 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3642733 |
| Número E (Noruega) | 1429118 |
| Número E (Suecia) | 3140618 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 1000 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 50 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 560 kW |
| Poder de corte a 400 V (EF009166) | 560 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
