Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

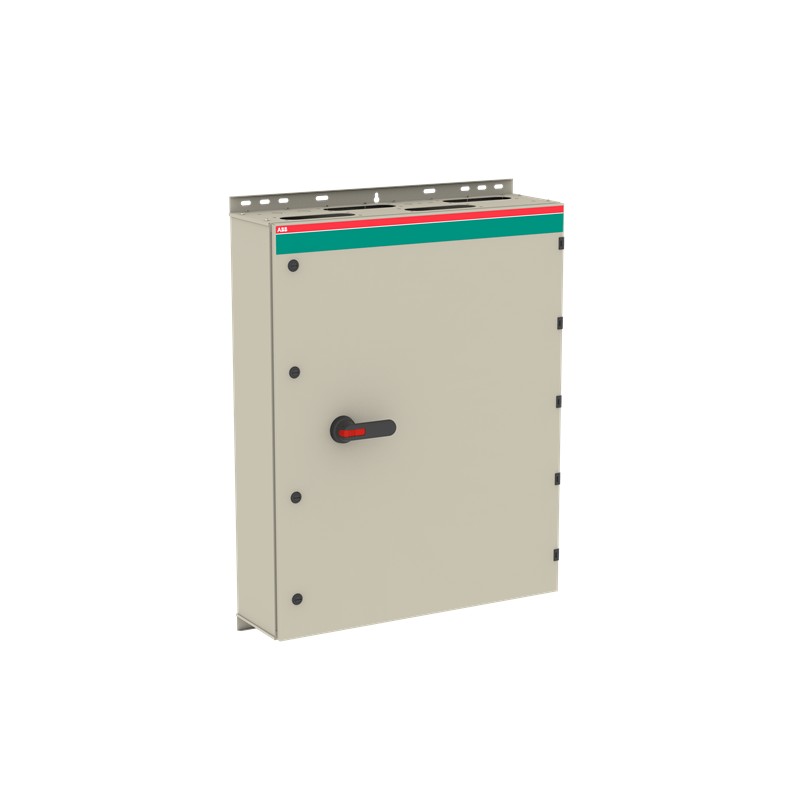

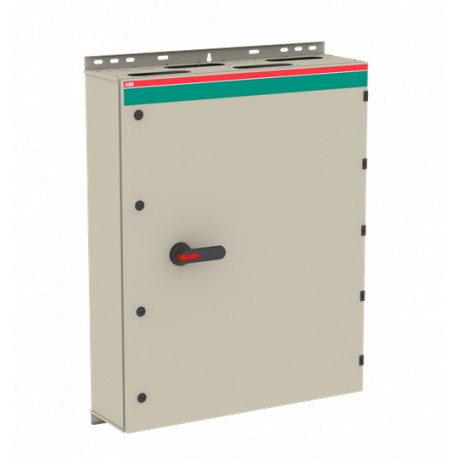

1SCA022340R3790 ABB Boxed Trennschalter OT1000BLCC3TZ
Artikel-Nr.: 1SCA022340R3790
Hersteller: ABB
Beschreibung:
Boxed Trennschalter OT1000BLCC3TZ
Sicherheitsschalter im Stahlblechgehäuse 3-polig 560 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 4b32a7f1-c392-4a9b-8396-4293c35278d8 Finnland (FI) |
| Vereinfachtes SCIP | c003c883-45af-4f0d-88af-e76da7f3ce0e Deutschland (DE) |
| 64862249-f3e9-4fac-b639-d0d579df2138 Belgien (BE) | |
| cc8ff670-b6b3-4240-9e51-35fcba5cf219 Dänemark (DK) | |
| dad3e157-6036-47d5-b865-295636f4218b Polen (PL) | |
| e2ede05c-143f-4760-b1fd-0b1dd9f6df82 Niederlande (NL) | |
| f15510b5-87cc-4c02-ac34-7da0f52f3f4a Estland (EE) | |
| 0dcdd8c4-ed6c-482a-a289-cb4485b588de Griechenland (GR) | |
| adbce3df-cc08-4be9-9f13-b2f783404c3b Portugal (PT) | |
| 18537043-bb58-4440-9e3d-c3b146fb6abd Polen (PL) | |
| 59d4b9c4-3db4-4386-8faf-92097f972322 Spanien (ES) | |
| 2230af04-1fb2-43b9-bce3-6a4090dba780 Kroatien (CR) | |
| 276a2122-8197-4a12-9ade-f0f0b27dcf91 Deutschland (DE) | |
| 9c00e859-5725-4214-8ddf-4995d128d96f Norwegen (NO) | |
| 7b03508f-e8a9-4f3a-8821-cba83a17bc58 Deutschland (DE) | |
| 1d76932d-86a0-4fad-9f7d-33fe1329f7c3 Ungarn (HU) | |
| 2b939dc5-5d74-4691-9963-bae1385a3160 Ungarn (HU) | |
| 95315135-672a-41c3-a128-89cfb439a79b Schweden (SE) | |
| 3a48ee31-4aa5-44d1-b8d7-a25760fc34d3 Frankreich (FR) | |
| 72be13e1-79bd-4f82-951f-1cfce382ac3c Deutschland (DE) | |
| 4d74c687-3a1b-494d-a611-654c35b4689b Bulgarien (BG) | |
| 1162f552-8e4e-4f74-a948-85d842cc1409 Deutschland (DE) | |
| 524b3ffd-3b52-4d67-8f3f-baa4701a77e7 Tschechische Republik (CZ) | |
| 5b8ac922-3a45-4a0c-acd5-27b059f76efa Frankreich (FR) | |
| a1c91f51-5c5f-4e0a-82af-17ab8ebe2d5c Italien (IT) | |
| b43506a4-330b-4d02-8a23-deedf8a9e6e6 Polen (PL) | |
| c581cc12-0668-40e2-baae-48d968214ccb Belgien (BE) | |
| e1b10f0b-ac75-4bb5-af4c-7542e38b74a9 Schweden (SE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340016M0005 |
| Mechanische Zeichnungen | OTKM128033P6C.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 800 mm |
| Höhe (Netto-Abmessung) | 1200 mm |
| Tiefe (Netto-Abmessung) | 330 mm |
| Nettogewicht | 62 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 815 mm |
| Länge Verpackungseinheit 1 | 1310 mm |
| Höhe Verpackungseinheit 1 | 425 mm |
| Bruttogewicht Verpackungseinheit 1 | 67 kg |
| EAN Verpackungseinheit 1 | 6417019115382 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 6xC-flange / 6xC-flange, Knock-outs: 3x10mm, 12.5mm, 2x20.5mm, 2x25.5mm, 2x32.5mm |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 12 mm |
| PE-Schraubklemme 10pc,25 ... 120 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 1000 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 19 W |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 560 kW |
| (500 V) 710 kW | |
| (690 V) 1000 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 110 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340042D2703 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642733 |
| E-Nummer (Norwegen) | 1429118 |
| E-Nummer (Schweden) | 3140618 |
ETIM for 1SCA022340R3790 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert1000 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert1000 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert50 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert560 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert560 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
