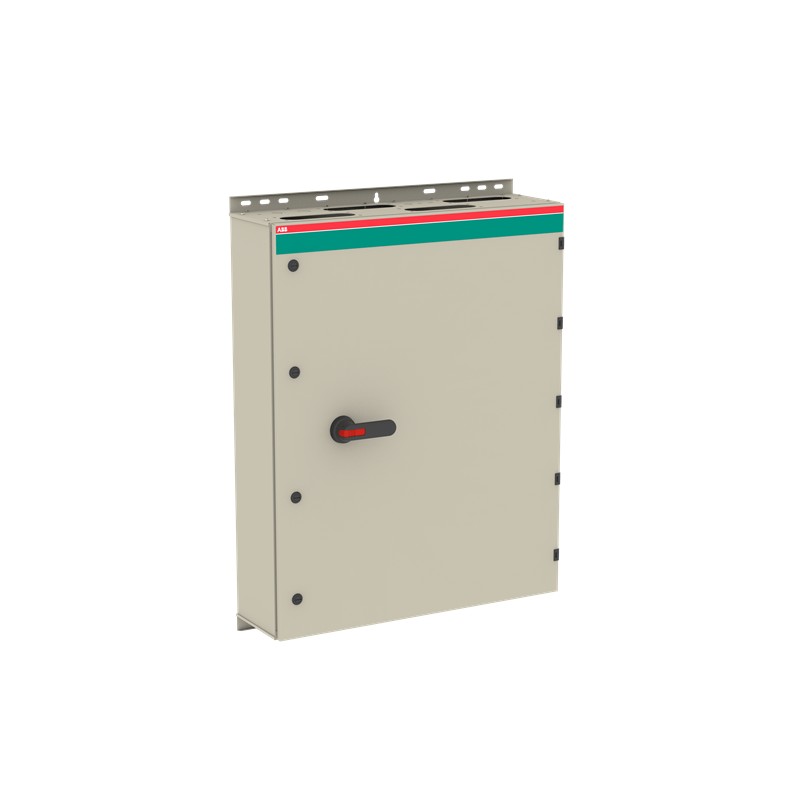

1SCA022340R3790 ABB Sezionatore in scatola OT1000BLCC3TZ
1SCA022340R3790
ABB
Sezionatore in scatola OT1000BLCC3TZ
OT1000BLCC3TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 4b32a7f1-c392-4a9b-8396-4293c35278d8 Finlandia (FI) |
| SCIP semplificato | c003c883-45af-4f0d-88af-e76da7f3ce0e Germania (DE) |
| 64862249-f3e9-4fac-b639-d0d579df2138 Belgio (BE) | |
| cc8ff670-b6b3-4240-9e51-35fcba5cf219 Danimarca (DK) | |
| dad3e157-6036-47d5-b865-295636f4218b Polania (PL) | |
| e2ede05c-143f-4760-b1fd-0b1dd9f6df82 Paesi Bassi (Olanda) (NL) | |
| f15510b5-87cc-4c02-ac34-7da0f52f3f4a Estonia (EE) | |
| 0dcdd8c4-ed6c-482a-a289-cb4485b588de Grecia (GR) | |
| adbce3df-cc08-4be9-9f13-b2f783404c3b Portogallo (PT) | |
| 18537043-bb58-4440-9e3d-c3b146fb6abd Polania (PL) | |
| 59d4b9c4-3db4-4386-8faf-92097f972322 Spagna (ES) | |
| 2230af04-1fb2-43b9-bce3-6a4090dba780 Croazia (HR) | |
| 276a2122-8197-4a12-9ade-f0f0b27dcf91 Germania (DE) | |
| 9c00e859-5725-4214-8ddf-4995d128d96f Norvegia (NO) | |
| 7b03508f-e8a9-4f3a-8821-cba83a17bc58 Germania (DE) | |
| 1d76932d-86a0-4fad-9f7d-33fe1329f7c3 Ungheria (HU) | |
| 2b939dc5-5d74-4691-9963-bae1385a3160 Ungheria (HU) | |
| 95315135-672a-41c3-a128-89cfb439a79b Svezia (SE) | |
| 3a48ee31-4aa5-44d1-b8d7-a25760fc34d3 Francia (FR) | |
| 72be13e1-79bd-4f82-951f-1cfce382ac3c Germania (DE) | |
| 4d74c687-3a1b-494d-a611-654c35b4689b Bulgaria (BG) | |
| 1162f552-8e4e-4f74-a948-85d842cc1409 Germania (DE) | |
| 524b3ffd-3b52-4d67-8f3f-baa4701a77e7 Repubblica Ceca (CZ) | |
| 5b8ac922-3a45-4a0c-acd5-27b059f76efa Francia (FR) | |
| a1c91f51-5c5f-4e0a-82af-17ab8ebe2d5c Italia (IT) | |
| b43506a4-330b-4d02-8a23-deedf8a9e6e6 Polania (PL) | |
| c581cc12-0668-40e2-baae-48d968214ccb Belgio (BE) | |
| e1b10f0b-ac75-4bb5-af4c-7542e38b74a9 Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340016M0005 |
| Disegni meccanici | OTKM128033P6C.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 800 mm |
| Altezza prodotto | 1200 mm |
| Profondità prodotto | 330 mm |
| Peso netto prodotto | 62 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 815 mm |
| Profondità imballo livello 1 | 1310 mm |
| Altezza imballo livello 1 | 425 mm |
| Peso lordo imballo livello 1 | 67 kg |
| EAN imballo livello 1 | 6417019115382 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | 6xC-flange / 6xC-flange, Knock-outs: 3x10mm, 12.5mm, 2x20.5mm, 2x25.5mm, 2x32.5mm |
| Sezioni dei cavi-circuito principale | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 10pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 1000 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Posizione dei terminali PE | Top In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 19 W |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 560 kW |
| (500 V) 710 kW | |
| (690 V) 1000 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 110 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| Cacciavite raccomandato | Circuito Principale M12 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M12 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340042D2703 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642733 |
| E-Number (Norway) | 1429118 |
| E-Number (Sweden) | 3140618 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 1000 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 1000 A |
| resistenza a corrente di breve durata Icw (EF007050) | 50 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 560 kW |
| potenza di interruzione a 400 V (EF009166) | 560 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
