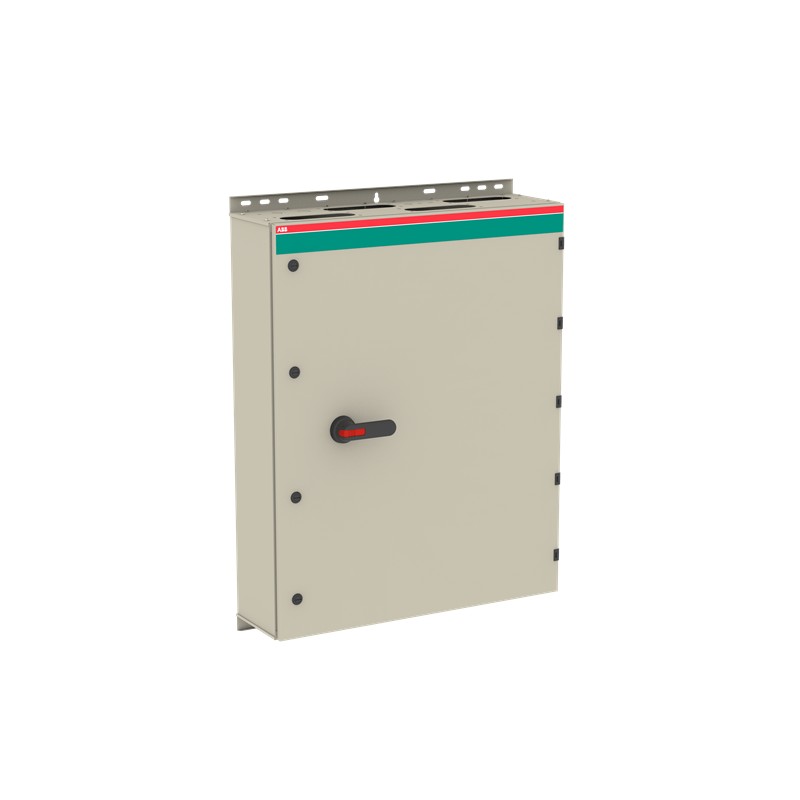

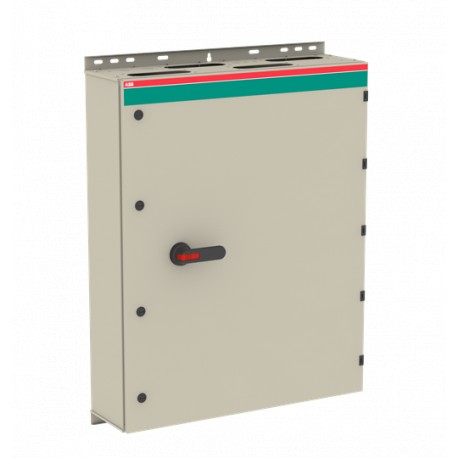

1SCA022340R3790 ABB Int. Desconectador encaixotado OT1000BLCC3TZ
1SCA022340R3790
ABB
Int. Desconectador encaixotado OT1000BLCC3TZ
OT1000BLCC3TZ Safety switch
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informação RoHS | 1SCC340075D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 4b32a7f1-c392-4a9b-8396-4293c35278d8 Finland |
| SCIP simplificado | c003c883-45af-4f0d-88af-e76da7f3ce0e Germany |
| 64862249-f3e9-4fac-b639-d0d579df2138 Belgium | |
| cc8ff670-b6b3-4240-9e51-35fcba5cf219 Denmark | |
| dad3e157-6036-47d5-b865-295636f4218b Poland | |
| e2ede05c-143f-4760-b1fd-0b1dd9f6df82 Netherlands | |
| f15510b5-87cc-4c02-ac34-7da0f52f3f4a Estonia | |
| 0dcdd8c4-ed6c-482a-a289-cb4485b588de Greece | |
| adbce3df-cc08-4be9-9f13-b2f783404c3b Portugal | |
| 18537043-bb58-4440-9e3d-c3b146fb6abd Poland | |
| 59d4b9c4-3db4-4386-8faf-92097f972322 Spain | |
| 2230af04-1fb2-43b9-bce3-6a4090dba780 Croatia | |
| 276a2122-8197-4a12-9ade-f0f0b27dcf91 Germany | |
| 9c00e859-5725-4214-8ddf-4995d128d96f Norway | |
| 7b03508f-e8a9-4f3a-8821-cba83a17bc58 Germany | |
| 1d76932d-86a0-4fad-9f7d-33fe1329f7c3 Hungary | |
| 2b939dc5-5d74-4691-9963-bae1385a3160 Hungary | |
| 95315135-672a-41c3-a128-89cfb439a79b Sweden | |
| 3a48ee31-4aa5-44d1-b8d7-a25760fc34d3 France | |
| 72be13e1-79bd-4f82-951f-1cfce382ac3c Germany | |
| 4d74c687-3a1b-494d-a611-654c35b4689b Bulgaria | |
| 1162f552-8e4e-4f74-a948-85d842cc1409 Germany | |
| 524b3ffd-3b52-4d67-8f3f-baa4701a77e7 Czech Republic | |
| 5b8ac922-3a45-4a0c-acd5-27b059f76efa France | |
| a1c91f51-5c5f-4e0a-82af-17ab8ebe2d5c Italy | |
| b43506a4-330b-4d02-8a23-deedf8a9e6e6 Poland | |
| c581cc12-0668-40e2-baae-48d968214ccb Belgium | |
| e1b10f0b-ac75-4bb5-af4c-7542e38b74a9 Sweden | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC340015C0201 |
| Instruções e Manuais | 1SCC340016M0005 |
| Mechanical Drawings | OTKM128033P6C.stp |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP65 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85363090 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 800 mm |
| Altura Líquida do Produto | 1200 mm |
| Profundidade/Comprimento Líquidos do Produto | 330 mm |
| Peso Líquido do Produto | 62 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 815 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 1310 mm |
| Altura da embalagem Nível 1 | 425 mm |
| Peso bruto da embalagem Nível 1 | 67 kg |
| Nível de Embalagem 1 EAN | 6417019115382 |
| Technical | |
| Cable Entry Position | Top/Bottom |
| Cable Outlets Per Side | 6xC-flange / 6xC-flange, Knock-outs: 3x10mm, 12.5mm, 2x20.5mm, 2x25.5mm, 2x32.5mm |
| Connecting Capacity Main Circuit | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 10pc,25 ... 120 mm² | |
| Conventional Thermal Current (Ithe) | Fully Enclosed 1000 A |
| Grau de proteção | acc. to IEC 60529 IP65 |
| Material do invólucro | Steel sheet |
| Handle Color | Black |
| Handle Type | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Mounted Auxiliary Contacts | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Number of Auxiliary Contacts NC | 1 |
| Number of Auxiliary Contacts NO | 2 |
| Número de polos | 3P |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out |
| Position of PE Terminals | Top In - Bottom Out |
| Power Loss | at Rated Operating Conditions per Pole 19 W |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Rated Operational Power AC-23A (Pe) | (380 ... 415 V) 560 kW |
| (500 V) 710 kW | |
| (690 V) 1000 kW | |
| Tensão operacional nominal | Main Circuit 1000 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V AC) 110 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 50 kA |
| Recommended Screw Driver | Main Circuit M12 |
| Normas | IEC 60947-1, -3 |
| Binário de aperto | Main Circuit 75 N·m |
| Technical UL/CSA | |
| Recommended Screw Driver | Main Circuit M12 |
| Binário de aperto | Main Circuit 75 N·m |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 1SCC340042D2703 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de Categoria Granular IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| E-Number (Finland) | 3642733 |
| E-Number (Norway) | 1429118 |
| E-Number (Sweden) | 3140618 |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Sim |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Tensão nominal de operação (EF001435) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 1000 A |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 1000 A |
| Corrente nominal suportável lcw atual (EF007050) | 50 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 560 kW |
| Potência de comutação a 400 V (EF009166) | 560 kW |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 1 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 2 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Cor do elemento de atuação (EF007167) | Preto |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Sim |
| Grau de proteção (IP), frente (EF003118) | IP65 |
| Grau de proteção (NEMA) (EF011959) | Outro |
