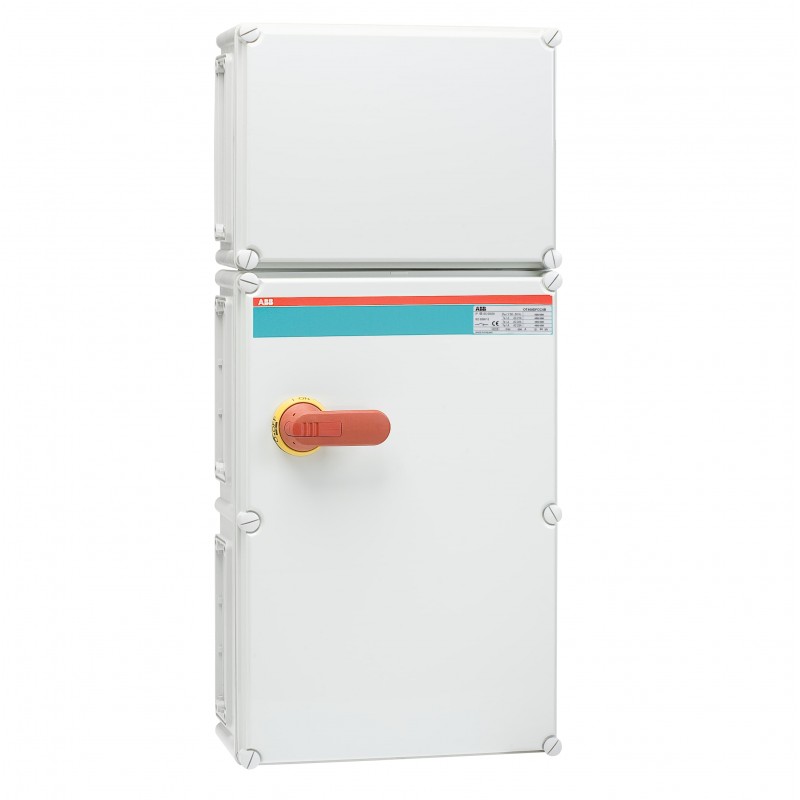

1SCA022278R3120 ABB Int. Seccionador en caja OT400DFCC3A
1SCA022278R3120
ABB
Int. Seccionador en caja OT400DFCC3A
OT400DFCC3A Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | d66531c7-2104-4bcc-9ff2-e7914791ecde Finland |
| SCIP simplificado | b4d3216b-64aa-492b-b4e0-1d1eb681f50c Germany |
| ba2d0935-81a9-418f-9f64-e319cbb71710 Germany | |
| 557cd5fc-ff5c-4952-a30a-a3b7da97d432 Italy | |
| e5aafe2c-9584-40a8-9e64-274bd82e48a0 Poland | |
| c7a86f64-89a6-457c-964a-0951aade1a64 Norway | |
| ba3c1961-3dca-4279-94eb-612b4f128ffb Hungary | |
| fec02772-98fe-4dc6-bdad-5e4f3cae58c7 Estonia | |
| d07fb61d-fb98-4207-89d7-fe997fb13741 Poland | |
| c628038c-3b2d-45b2-9ba1-ad37ef6dfe4d Portugal | |
| 148a68dd-b18d-4a12-b919-96cb4ab912b4 Czech Republic | |
| f5f2cc89-fc25-42d0-94e7-e5d7a6bc6d2a Croatia | |
| 5f9d8ade-6e3a-414c-9809-daef8a13867d Greece | |
| 655a1a5c-c742-4e32-8ac3-d8e73b0260c3 Netherlands | |
| 2cda083c-48fb-4ea8-a10e-add387664c3c France | |
| b55be6a7-21f4-4126-b450-5259e8087173 Hungary | |
| e0c0be52-cc97-4db5-a5cc-6cb1bb7605cc Bulgaria | |
| dbbf4de9-1111-47a7-ba1c-b35c3ecfd142 Spain | |
| e9f01347-e332-4662-91ab-db59e4adbbd0 Belgium | |
| 6cfb01d0-8749-43ec-8f2b-21ff371be19e Belgium | |
| ba6bfca6-11f6-422a-96d4-a6de6ca52259 Poland | |
| f23e135a-c092-45a4-b114-678db727767a Sweden | |
| bc5488f7-fcb5-4d1c-8835-81912bd9bab8 Germany | |
| 0c30e527-7d8f-403e-8a81-c42ef3428794 Germany | |
| c778cfe5-970b-438c-a4b4-27f157e336db Denmark | |
| 7b71ba6b-650b-4d55-8b35-6217096bfc1a Germany | |
| 47d1e395-ba08-4aa4-8c3b-b1b9214435b2 Sweden | |
| 53ed0b84-747b-4f56-88c2-f0e0051ba434 France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340015M0004 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 380 mm |
| Alto del producto | 840 mm |
| Largo del product | 180 mm |
| Peso del product | 13.806 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 415 mm |
| Embalaje Nivel 1 Largo | 910 mm |
| Embalaje Nivel 1 Alto | 325 mm |
| Embalaje Nivel 1 Peso | 16 kg |
| Embalaje Nivel 1 EAN | 6417019064468 |
| Técnica | |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | II-flange / II-flange |
| Color | RAL7035 |
| Capacidad de conexión del circuito principal | Diámetro del orificio 10 mm |
| Abrazadera de tornillo / Terminal de PE 4pc,25 ... 120 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 400 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Plastic |
| Color del asa | Rojo / Amarillo |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK08 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 2 NO, 1 NC |
| Tipo neutro | No Neutral Terminal |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 2 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Posición de los terminales PE | Top In - Bottom Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 10 W |
| Corriente nominal de cortocircuito condicional (Inc) | 61.5 kA |
| Tensión nominal de aislamiento (Ui) | 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 220 kW |
| (500 V) 280 kW | |
| (690 V) 355 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V AC) 65 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 15 kA |
| Destornillador recomendado | Main Circuit M10 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 44 N·m |
| Técnica UL/CSA | |
| Destornillador recomendado | Main Circuit M10 |
| Par de apriete | Main Circuit 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340025D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 400 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 400 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 15 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 220 kW |
| Poder de corte a 400 V (EF009166) | 220 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Rojo |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
