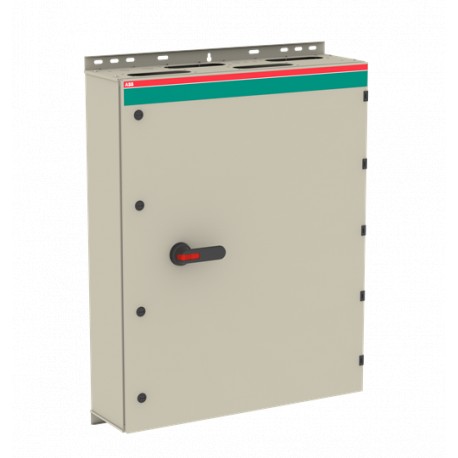

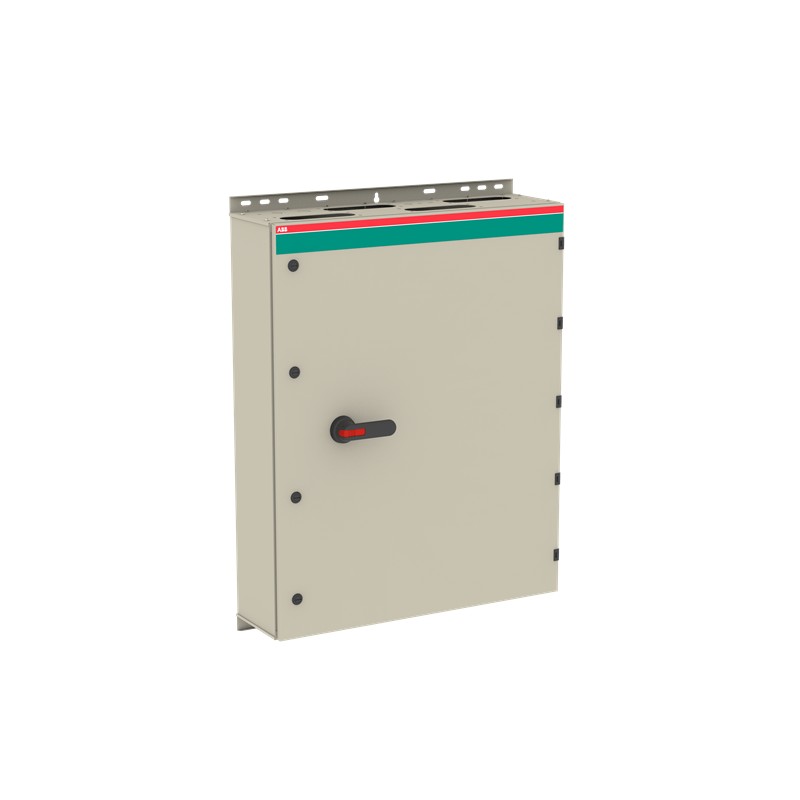

1SCA022340R3790 ABB Sectionneur en boîte OT1000BLCC3TZ
Référence: 1SCA022340R3790
Fabricant: ABB
Description:
Sectionneur en boîte OT1000BLCC3TZ
OT1000BLCC3TZ Safety switch
Catégories:
- Appareillage industriel basse tension > Interrupteur-sectionneur
- ABB > Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 4b32a7f1-c392-4a9b-8396-4293c35278d8 Finland |
| SCIP simplifié | c003c883-45af-4f0d-88af-e76da7f3ce0e Germany |
| 64862249-f3e9-4fac-b639-d0d579df2138 Belgium | |
| cc8ff670-b6b3-4240-9e51-35fcba5cf219 Denmark | |
| dad3e157-6036-47d5-b865-295636f4218b Poland | |
| e2ede05c-143f-4760-b1fd-0b1dd9f6df82 Netherlands | |
| f15510b5-87cc-4c02-ac34-7da0f52f3f4a Estonia | |
| 0dcdd8c4-ed6c-482a-a289-cb4485b588de Greece | |
| adbce3df-cc08-4be9-9f13-b2f783404c3b Portugal | |
| 18537043-bb58-4440-9e3d-c3b146fb6abd Poland | |
| 59d4b9c4-3db4-4386-8faf-92097f972322 Spain | |
| 2230af04-1fb2-43b9-bce3-6a4090dba780 Croatia | |
| 276a2122-8197-4a12-9ade-f0f0b27dcf91 Germany | |
| 9c00e859-5725-4214-8ddf-4995d128d96f Norway | |
| 7b03508f-e8a9-4f3a-8821-cba83a17bc58 Germany | |
| 1d76932d-86a0-4fad-9f7d-33fe1329f7c3 Hungary | |
| 2b939dc5-5d74-4691-9963-bae1385a3160 Hungary | |
| 95315135-672a-41c3-a128-89cfb439a79b Sweden | |
| 3a48ee31-4aa5-44d1-b8d7-a25760fc34d3 France | |
| 72be13e1-79bd-4f82-951f-1cfce382ac3c Germany | |
| 4d74c687-3a1b-494d-a611-654c35b4689b Bulgaria | |
| 1162f552-8e4e-4f74-a948-85d842cc1409 Germany | |
| 524b3ffd-3b52-4d67-8f3f-baa4701a77e7 Czech Republic | |
| 5b8ac922-3a45-4a0c-acd5-27b059f76efa France | |
| a1c91f51-5c5f-4e0a-82af-17ab8ebe2d5c Italy | |
| b43506a4-330b-4d02-8a23-deedf8a9e6e6 Poland | |
| c581cc12-0668-40e2-baae-48d968214ccb Belgium | |
| e1b10f0b-ac75-4bb5-af4c-7542e38b74a9 Sweden | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM128033P6C.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 800 mm |
| Hauteur nette du produit | 1200 mm |
| Profondeur/longueur nette du produit | 330 mm |
| Poids net du produit | 62 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 815 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 1310 mm |
| Hauteur du niveau d’emballage 1 | 425 mm |
| Poids brut du colis niveau 1 | 67 kg |
| Code EAN du niveau d’emballage 1 | 6417019115382 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 6xC-flange / 6xC-flange, Knock-outs: 3x10mm, 12.5mm, 2x20.5mm, 2x25.5mm, 2x32.5mm |
| Capacité de connexion du circuit principal | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 10pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 1000 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Position des bornes PE | Top In - Bottom Out |
| Perte de puissance | at Rated Operating Conditions per Pole 19 W |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 560 kW |
| (500 V) 710 kW | |
| (690 V) 1000 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V AC) 110 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 50 kA |
| Tournevis recommandé | Circuit principal M12 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 75 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M12 |
| Couple de serrage | Circuit principal 75 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340042D2703 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642733 |
| Numéro E (Norvège) | 1429118 |
| Numéro E (Suède) | 3140618 |
ETIM for 1SCA022340R3790 Appareillage industriel basse tension (EC000216)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique1000 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique1000 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique50 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique560 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique560 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
