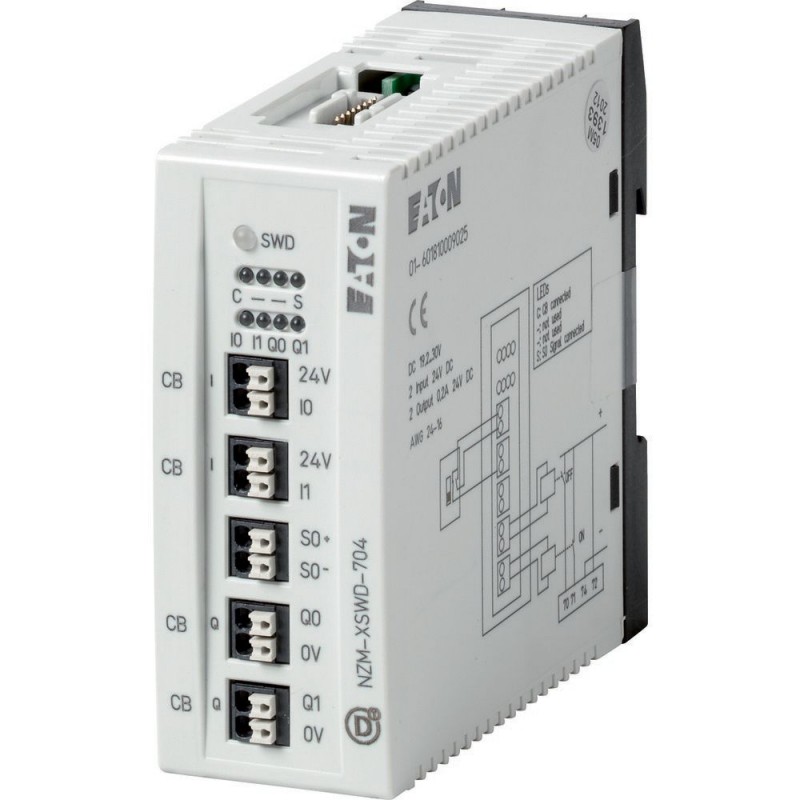

NZM-XSWD-704 135530 0004520017 EATON ELECTRIC Anschaltung, SmartWire-DT, für NZM
NZM-XSWD-704
135530
0004520017
EATON-MOELLER
Anschaltung, SmartWire-DT, für NZM
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
Leistungsschalter NZM Zubehör
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Anschaltung, SmartWire-DT, für NZM
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Das Modul realisiert die Datenverbindung zwischen den NZM2/3/4 mit elektronischem Auslöser und dem SmartWire-DT. Der Schalter kann mit einem Motorantrieb auch aus der Ferne geschaltet werden. Remanenter Speicher für Energiedaten (kWh). Energiedaten werden über digitalen Eingang (S 0) von einem externen Energiemessmodul NZN..-XMC-SO übermittelt. 2 digitale Eingänge für den Schalterstatus. 2 Transistorausgänge für das Fernschalten. Statusdaten: NZM: EIN/AUS/AUSGELÖST, Lastwarnungen, Grund der letzten Auslösung, Strom-Istwert, Schaltertyp, aktuelle Einstellwerte der Drehcodierschalter. Ein Verbindungskabel zum Leistungsschalter und zwei NZM-Hilfsschalter (1xNO, 1xNC) sind im Lieferumfang enthalten.
Lieferprogramm
Sortiment
SmartWire-DT Teilnehmer
Untersortiment
SmartWire-DT Modul Leistungsschalter NZM
Sortiment
Zusatzausrüstung
Norm/Zulassung
IEC
Baugröße
NZM2/3/4
Zubehör
Zubehör Diagnose, Kommunikation
Funktion
Das Modul realisiert die Datenverbindung zwischen den NZM2/3/4 mit elektronischem Auslöser und SmartWire-DT.
Beschreibung
Ein Schalter mit Fernantrieb kann mittels Modul auch ferngeschaltet werden.
2 digitale Eingänge für den Schalterstatus
2 Transistorausgänge für das Fernschalten
Remanenter Speicher für Energiedaten (kWh)
Energiedaten werden über digitalen Eingang (S 0) von einem externen Energiemessmodul NZN...-XMC-SO übermittelt.
2 digitale Eingänge für den Schalterstatus
2 Transistorausgänge für das Fernschalten
Remanenter Speicher für Energiedaten (kWh)
Energiedaten werden über digitalen Eingang (S 0) von einem externen Energiemessmodul NZN...-XMC-SO übermittelt.
Meldungen
Statusdaten NZM: EIN/AUS/AUSGELÖST
Lastwarnungen
Grund der letzten Auslösung
Strom-Istwert in A
Schaltertyp
aktuelle Einstellwerte der Drehcodierschalter
Lastwarnungen
Grund der letzten Auslösung
Strom-Istwert in A
Schaltertyp
aktuelle Einstellwerte der Drehcodierschalter
Information zum Lieferumfang
Ein Verbindungskabel (1.90 m) zum Leistungsschalter und zwei NZM-Hilfsschalter (1 x NO, 1 x NC) sind im Lieferumfang enthalten.
verwendbar für
SWD-Schnittstelle für Leistungsschalter NZM
Anbindung an SmartWire-DT
ja
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 61131-2
EN 50178
EN 50178
ZulassungenSchiffszulassungen
BV
LRS
LRS
Abmessungen (B x H x T)
35 x 90 x 101 mm
Gewicht
0.1 kg
Montage
Hutschiene IEC/EN 60715, 35 mm
Einbaulage
Vertikal
Klimatische Umgebungsbedingungen
Relative LuftfeuchteBetauung
Betauung durch geeignete Maßnahmen verhindern
Relative Luftfeuchterelative Luftfeuchte, nicht betauend (IEC/EN 60068-2-30)
5 - 95 %
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen (IEC/EN 61131-2:2008)konstante Amplitude 3,5 mm
5 - 8.4 Hz
Schwingungen (IEC/EN 61131-2:2008)konstante Beschleunigung 1 g
8.4 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
9 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
0.3 m
Elektromagnetische Verträglichkeit (EMV)
Überspannungskategorie
II
Verschmutzungsgrad
2
Elektrostatische Entladung (IEC/EN 61131-2:2008)Luftentladung (Level 3)
8 kV
Elektrostatische Entladung (IEC/EN 61131-2:2008)Kontaktentladung (Level 2)
4 kV
Elektromagnetische Felder (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Elektromagnetische Felder (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Elektromagnetische Felder (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Funkentstörung (SmartWire-DT)
EN 55011 Klasse A
Burst (IEC/EN 61131-2:2008, Level 3)Versorgungsleitung
2 kV
Burst (IEC/EN 61131-2:2008, Level 3)Signalleitungen
1 kV
Burst (IEC/EN 61131-2:2008, Level 3)SmartWire-DT-Leitungen
1 kV
Einströmung (IEC/EN 61131-2:2008, Level 3)
10 V
SmartWire-DT Netzwerk
Teilnehmertyp
SmartWire-DT Teilnehmer (Slave)
Einstellung der Übertragungsgeschwindigkeit (Baudrate)
automatisch
Status SmartWire-DT
grün LED
Anschluss
Stiftleiste, 8-polig
Anschlussstecker: Gerätestecker SWD4-8SF2-5
Anschlussstecker: Gerätestecker SWD4-8SF2-5
Stromaufnahme (15-V-SWD-Versorgung)
| Stromaufnahme | Bus | AUX 24 V | AUX 24 V | |||
| bei aktivem Fernantrieb | bei inaktivem Fernantrieb | |||||
| mA | mA | mA | ||||
| NZM-XSWD-704 | 35 | 300 | 100 |
Anschluss der Versorgung und E/A
Anschluss Sensor E/AAnschlussart
Push-In-Klemmen
Anschluss Sensor E/Aeindrähtig
0.2 - 1.5 (AWG 24 - 16) mm2
Anschluss Sensor E/Afeindrähtig mit Aderendhülse
0.25 - 1.5 mm2
Digital-Eingänge
Anzahl
8
Eingangsstrom
typ. 4 bei 24 V DC mA
Grenzwerttyp 1
Low < 5V DC;High > 15V DC
Eingangsverzögerung
High->Low < 0,2 ms
Low -> High typ. < 0,2 ms
Low -> High typ. < 0,2 ms
Statusanzeige Eingänge
gelb LED
Digitale Halbleiterausgänge
Anzahl
4
Ausgangsstrom
typ. 0.5 bei 24 V DC A
Kurzschlussauslösestrom
max. 1.2 über 3 ms A
Lampenlast [RLL]
≦ ≤ 3 W
überlastsicher
ja, mit Diagnose
Schaltvermögen
EN 60947-5-1 Gebrauchskategorie DC-13
Potentialtrennung
Eingänge zu SmartWire-DT
ja
Ausgänge zu SmartWire-DT
ja
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 8.0
Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Kommunikations-Modul (EC001604)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Kommunikations-Modul ([email protected] [BAA073013])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
24 - 24 V
Spannungsart der Versorgungsspannung
DC
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für Modbus
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard eGPRS
nein
Funkstandard GSM
nein
Funkstandard LTE
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
nein
Schutzart (IP)
IP20
Mit Potentialtrennung
ja
Feldbusanschluss über seperaten Buskoppler möglich
ja
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
35 mm
Höhe
102 mm
Tiefe
90 mm
Approbationen
North America Certification
Request filed for UL and CSA
