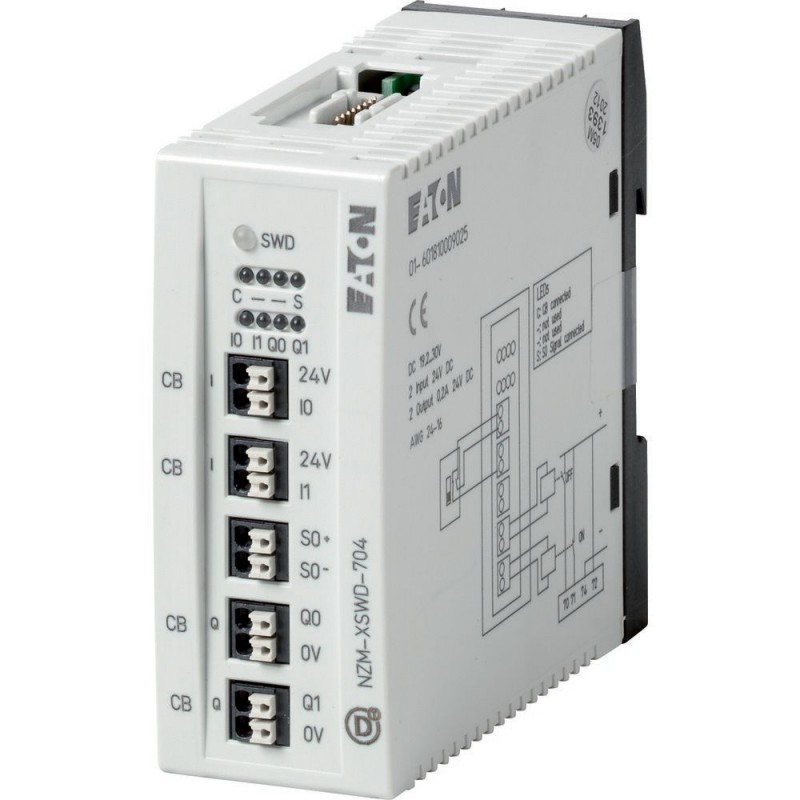

NZM-XSWD-704 135530 Y7-135530 EATON ELECTRIC módulo de comunicação SWD

Referência: NZM-XSWD-704

Código: 135530

Número de catálogo: Y7-135530

Fabricante: EATON - MOELLER

Descrição:

módulo de comunicação SWD
Interface SmartWire, para NZM
Eaton Moeller series NZM - Molded Case Circuit Breaker. Connection, SmartWire-DT, for NZM
Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: O módulo implementa a conexão de dados entre o NZM2/3/4 com liberação eletrônica e o SmartWire-DT. O interruptor também pode ser comutado remotamente usando um acionamento do motor. Memória restante para dados de energia (kWh). Os dados de energia são transmitidos através de uma entrada digital (S0) de um módulo externo de medição de energia NZN...-XMC-SO. 2 entradas digitais para status do interruptor. 2 saídas de transistor para comutação remota. Dados de status: NZM: ON/OFF/TRIPPED, avisos de carga, motivo da última viagem, valor atual real, tipo de interruptor, configurações reais de interruptores rotativos de codificação. Um cabo de conexão para o disjuntor e dois contatos auxiliares NZM (1xNO, 1xNC) estão incluídos como padrão.

Categorias:

  • Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
  • EATON - MOELLER > Acessórios NZM

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller series NZM electronic accessory
Catalog Number
135530
EAN
4015081323166
Product Length/Depth
90 mm
Product Height
102 mm
Product Width
35 mm
Product Weight
0.18 kg
Compliances
IEC
RoHS conform
Certifications
UL CSA08 (request filed)
IEC/EN 61131-2
EN 50178
Model Code
NZM-XSWD-704

Dados técnicos - elétricos

Voltage type
DC
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at DC - min
24 V
Supply voltage at DC - max
24 V
Voltage range of type 1 digital inputs
Low ≤ 5V DC; High ≥ 15V DC
Input current of digital inputs
4 mA
Output current of digital semiconductor outputs
Normally 0.5 A at 24 V DC
Short-circuit tripping current
Max. 1.2 over 3 ms (digital semi-conductor outputs)
EMC of electromagnetic fields at 1.4 - 2 GHz (IEC/EN 61131-2:2008)
3 V/m
EMC of electromagnetic fields at 2 - 2.7 GHz (IEC/EN 61131-2:2008)
1 V/m
EMC of electromagnetic fields at 80 - 1000 MHz (IEC/EN 61131-2:2008)
10 V/m
EMC of electrostatic air discharge level 3 (IEC/EN 61131-2:2008)
8 KV
EMC of electrostatic contact discharge level 2 (IEC/EN 61131-2:2008)
4 KV
EMC of radiated RFI level 3 (IEC/EN 61131-2:2008)
10 V
Isolation
Outputs to SmartWire-DT (potential isolation)
Inputs for SmartWire-DT (potential isolation)
Burst impulse
2 kV
1 kV
Digital input delay
High to low < 0.2 ms
Low to High typ. < 0.2 ms
Overvoltage category
II
Pollution degree
2 (EMC)

Dados técnicos - comunicação

Protocol
Other bus systems
Messages
Actual current value in A
Load warnings
Actual settings of the rotary coding switches
Reason for last trip
Switch type
Status data NZM: ON/OFF/TRIPPED
Connection to SmartWire-DT
Plug, 8-pole connection
Connection to SmartWire-DT
Green LED (status SmartWire-DT)
Automatic setting the baud rate
SmartWire-DT slave (station type)
Connection plug: external device plug SWD4-8SF2-5
Overload proof of digital semi-conductor outputs
Yes, with diagnostics
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at DC - min
24 V
Supply voltage at DC - max
24 V
Voltage range of type 1 digital inputs
Low ≤ 5V DC; High ≥ 15V DC
Input current of digital inputs
4 mA
Output current of digital semiconductor outputs
Normally 0.5 A at 24 V DC
Short-circuit tripping current
Max. 1.2 over 3 ms (digital semi-conductor outputs)
EMC of electromagnetic fields at 1.4 - 2 GHz (IEC/EN 61131-2:2008)
3 V/m
EMC of electromagnetic fields at 2 - 2.7 GHz (IEC/EN 61131-2:2008)
1 V/m
EMC of electromagnetic fields at 80 - 1000 MHz (IEC/EN 61131-2:2008)
10 V/m
EMC of electrostatic air discharge level 3 (IEC/EN 61131-2:2008)
8 KV
EMC of electrostatic contact discharge level 2 (IEC/EN 61131-2:2008)
4 KV
EMC of radiated RFI level 3 (IEC/EN 61131-2:2008)
10 V
Isolation
Outputs to SmartWire-DT (potential isolation)
Inputs for SmartWire-DT (potential isolation)
Burst impulse
2 kV
1 kV
Digital input delay
High to low < 0.2 ms
Low to High typ. < 0.2 ms
Overvoltage category
II
Pollution degree
2 (EMC)

Detalhes físicos

Protocol
Other bus systems
Messages
Actual current value in A
Load warnings
Actual settings of the rotary coding switches
Reason for last trip
Switch type
Status data NZM: ON/OFF/TRIPPED
Connection to SmartWire-DT
Plug, 8-pole connection
Connection to SmartWire-DT
Green LED (status SmartWire-DT)
Automatic setting the baud rate
SmartWire-DT slave (station type)
Connection plug: external device plug SWD4-8SF2-5
Overload proof of digital semi-conductor outputs
Yes, with diagnostics

Dados técnicos - mecânicos

Dimensions
35 mm x 90 mm x 101 mm
Mounting method
Top-hat rail IEC/EN 60715, 35 mm
Wall mounting/direct mounting
Rail mounting possible
Mounting position
Vertical
Degree of protection
IP20
Shock resistance
9 impacts (IEC 60068-2-27)
Number of inputs (digital)
8
Number of outputs (semiconductor)
4
Drop height (IEC/EN 60068-2-31)
50 mm
Packaged free fall height (IEC/EN 60068-2-32)
0.3 m
Vibrations at constant acceleration 1 g (IEC/EN 61131-2:2008)
8.4 Hz - 150 Hz
Vibrations at constant amplitude 3.5 mm (IEC/EN 61131-2:2008)
5 Hz - 8.4 Hz
Relative humidity
5 - 95 %
Explosion safety category for dust
None
Explosion safety category for gas
None

ETIM for 135530 PLC´s (EC001604)

Nome da característicaTensão de alimentação AC 50 Hz (EF007532)
Valor da característica0 V
Nome da característicaTensão de alimentação AC 60 Hz (EF007533)
Valor da característica0 V
Nome da característicaTensão de alimentação DC (intervalo) (EF007534)
Valor da característica24 V
Nome da característicaTipo de tensão de alimentação (EF002991)
Valor da característicaDC
Nome da característicaSuporta protocolo EtherCAT (EF017564)
Valor da característicaNão
Nome da característicaSuporta o protocolo TCP/IP (EF003050)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIBUS (EF003052)
Valor da característicaNão
Nome da característicaSuporta o protocolo CAN (EF003053)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS (EF003054)
Valor da característicaNão
Nome da característicaSuporta o protocolo ASI (EF003051)
Valor da característicaNão
Nome da característicaSuporta o protocolo KNX (EF003055)
Valor da característicaNão
Nome da característicaSuporta o protocolo MODBUS (EF003057)
Valor da característicaNão
Nome da característicaSuporta o protocolo Data-Highway (EF003058)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet (EF003059)
Valor da característicaNão
Nome da característicaSuporta o protocolo SUCONET (EF003060)
Valor da característicaNão
Nome da característicaSuporta protocolo LON (EF003017)
Valor da característicaNão
Nome da característicaSuporta o protocolo SERCOS (EF006657)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET IO (EF007525)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET CBA (EF007524)
Valor da característicaNão
Nome da característicaSuporta o protocolo o Foundation Fieldbus (EF007522)
Valor da característicaNão
Nome da característicaSuporta o protocolo Ethernet/IP (EF007521)
Valor da característicaNão
Nome da característicaProtocolo de suporte à segurança da interface AS no trabalho (EF007519)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet Safety (EF007520)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS-Safety (EF006662)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIsafe (EF007526)
Valor da característicaNão
Nome da característicaSuporta o protocolo SafetyBUS p (EF007527)
Valor da característicaNão
Nome da característicaSuporta o protocolo outros sistemas de barramento (EF003062)
Valor da característicaSim
Nome da característicaRádio padrão Bluetooth (EF007178)
Valor da característicaNão
Nome da característicaRádio padrão WLAN 802.11 (EF007179)
Valor da característicaNão
Nome da característicaRádio padrão GPRS (EF008523)
Valor da característicaNão
Nome da característicaRádio padrão EGPRS (EF009703)
Valor da característicaNão
Nome da característicaRádio padrão GSM (EF008524)
Valor da característicaNão
Nome da característicaRádio padrão LTE (EF009709)
Valor da característicaNão
Nome da característicaUMTS padrão de rádio (EF008525)
Valor da característicaNão
Nome da característicaMestre de Link IO (EF007298)
Valor da característicaNão
Nome da característicaAcessório do sistema (EF004118)
Valor da característicaNão
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaCom separação potencial (EF003272)
Valor da característicaSim
Nome da característicaConexão de barramento de campo possível em acoplador de barramento separado (EF004002)
Valor da característicaSim
Nome da característicaPossível montagem em calha (EF003972)
Valor da característicaSim
Nome da característicaMontagem na parede/montagem direta (EF007020)
Valor da característicaSim
Nome da característicaConstrução frontal possível (EF007016)
Valor da característicaNão
Nome da característicaPossível montagem em rack (EF007018)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaEquipamento associado (Ex ia) (EF004141)
Valor da característicaNão
Nome da característicaEquipamento associado (Ex ib) (EF004142)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaCertificado UL classe I para locais perigosos (EF017622)
Valor da característicaNão
Nome da característicaCertificado UL classe II para locais perigosos (EF017625)
Valor da característicaNão
Nome da característicaCertificado UL classe III para locais perigosos (EF017627)
Valor da característicaNão
Nome da característicaCertificado UL divisão I para locais perigosos (EF017628)
Valor da característicaNão
Nome da característicaCertificado UL divisão II para locais perigosos (EF017629)
Valor da característicaNão
Nome da característicaCertificado UL grupo A para locais perigosos (acetileno) (EF017632)
Valor da característicaNão
Nome da característicaCertificado UL grupo B para locais perigosos (hidrogénio) (EF017633)
Valor da característicaNão
Nome da característicaCertificado UL grupo C para locais perigosos (etileno) (EF017635)
Valor da característicaNão
Nome da característicaCertificado UL grupo D para locais perigosos (propano) (EF017636)
Valor da característicaNão
Nome da característicaCertificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637)
Valor da característicaNão
Nome da característicaCertificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638)
Valor da característicaNão
Nome da característicaCertificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639)
Valor da característicaNão
Nome da característicaLargura (EF000008)
Valor da característica35 mm
Nome da característicaAltura (EF000040)
Valor da característica102 mm
Nome da característicaProfundidade (EF000049)
Valor da característica90 mm

DATASHEET - PDF

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
