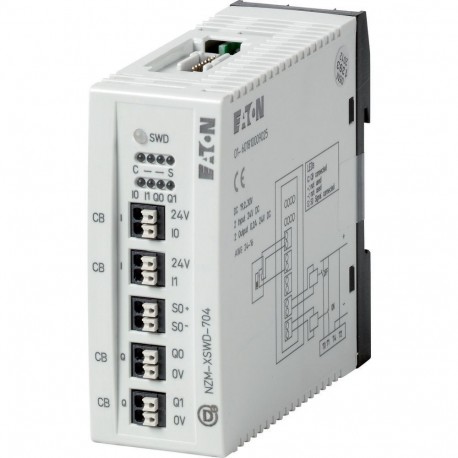

EATON - MOELLER series NZM-XSWD-704 135530 Y7-135530 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM-XSWD-704 135530 Y7-135530 EATON ELECTRIC Interficie SmartWire, para NZM

Referencia: NZM-XSWD-704

Código: 135530

Número de catálogo: Y7-135530

Fabricante: EATON - MOELLER series

Descripción:

Interficie SmartWire, para NZM
Eaton Moeller series NZM - Molded Case Circuit Breaker. Connection, SmartWire-DT, for NZM
Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Notas: el módulo implementa la conexión de datos entre el NZM2/3/4 con desbloqueo electrónico y el SmartWire-DT. El interruptor también se puede conmutar de forma remota mediante un accionamiento de motor. Memoria remanente para datos de energía (kWh). Los datos de energía se transmiten a través de una entrada digital (S 0) desde un módulo de medición de energía externo NZN...-XMC-SO. 2 entradas digitales para el estado del interruptor. 2 salidas de transistor para conmutación remota. Datos de estado: NZM: ON/OFF/TRIPPED, advertencias de carga, motivo del último viaje, valor actual real, tipo de interruptor, ajustes reales de los interruptores de codificación giratorios. Se incluye de serie un cable de conexión para el interruptor automático y dos contactos auxiliares NZM (1xNO, 1xNC).

Categorías:

  • Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
  • EATON - MOELLER series > Accesorios NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton Moeller series NZM electronic accessory
Catalog Number
135530
EAN
4015081323166
Product Length/Depth
90 mm
Product Height
102 mm
Product Width
35 mm
Product Weight
0.18 kg
Compliances
IEC
RoHS conform
Certifications
UL CSA08 (request filed)
IEC/EN 61131-2
EN 50178
Model Code
NZM-XSWD-704

Datos técnicos - eléctricos

Voltage type
DC
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at DC - min
24 V
Supply voltage at DC - max
24 V
Voltage range of type 1 digital inputs
Low ≤ 5V DC; High ≥ 15V DC
Input current of digital inputs
4 mA
Output current of digital semiconductor outputs
Normally 0.5 A at 24 V DC
Short-circuit tripping current
Max. 1.2 over 3 ms (digital semi-conductor outputs)
EMC of electromagnetic fields at 1.4 - 2 GHz (IEC/EN 61131-2:2008)
3 V/m
EMC of electromagnetic fields at 2 - 2.7 GHz (IEC/EN 61131-2:2008)
1 V/m
EMC of electromagnetic fields at 80 - 1000 MHz (IEC/EN 61131-2:2008)
10 V/m
EMC of electrostatic air discharge level 3 (IEC/EN 61131-2:2008)
8 KV
EMC of electrostatic contact discharge level 2 (IEC/EN 61131-2:2008)
4 KV
EMC of radiated RFI level 3 (IEC/EN 61131-2:2008)
10 V
Isolation
Outputs to SmartWire-DT (potential isolation)
Inputs for SmartWire-DT (potential isolation)
Burst impulse
2 kV
1 kV
Digital input delay
High to low < 0.2 ms
Low to High typ. < 0.2 ms
Overvoltage category
II
Pollution degree
2 (EMC)

Datos técnicos - comunicación

Protocol
Other bus systems
Messages
Actual current value in A
Load warnings
Actual settings of the rotary coding switches
Reason for last trip
Switch type
Status data NZM: ON/OFF/TRIPPED
Connection to SmartWire-DT
Plug, 8-pole connection
Connection to SmartWire-DT
Green LED (status SmartWire-DT)
Automatic setting the baud rate
SmartWire-DT slave (station type)
Connection plug: external device plug SWD4-8SF2-5
Overload proof of digital semi-conductor outputs
Yes, with diagnostics
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at DC - min
24 V
Supply voltage at DC - max
24 V
Voltage range of type 1 digital inputs
Low ≤ 5V DC; High ≥ 15V DC
Input current of digital inputs
4 mA
Output current of digital semiconductor outputs
Normally 0.5 A at 24 V DC
Short-circuit tripping current
Max. 1.2 over 3 ms (digital semi-conductor outputs)
EMC of electromagnetic fields at 1.4 - 2 GHz (IEC/EN 61131-2:2008)
3 V/m
EMC of electromagnetic fields at 2 - 2.7 GHz (IEC/EN 61131-2:2008)
1 V/m
EMC of electromagnetic fields at 80 - 1000 MHz (IEC/EN 61131-2:2008)
10 V/m
EMC of electrostatic air discharge level 3 (IEC/EN 61131-2:2008)
8 KV
EMC of electrostatic contact discharge level 2 (IEC/EN 61131-2:2008)
4 KV
EMC of radiated RFI level 3 (IEC/EN 61131-2:2008)
10 V
Isolation
Outputs to SmartWire-DT (potential isolation)
Inputs for SmartWire-DT (potential isolation)
Burst impulse
2 kV
1 kV
Digital input delay
High to low < 0.2 ms
Low to High typ. < 0.2 ms
Overvoltage category
II
Pollution degree
2 (EMC)

Detalles físicos

Protocol
Other bus systems
Messages
Actual current value in A
Load warnings
Actual settings of the rotary coding switches
Reason for last trip
Switch type
Status data NZM: ON/OFF/TRIPPED
Connection to SmartWire-DT
Plug, 8-pole connection
Connection to SmartWire-DT
Green LED (status SmartWire-DT)
Automatic setting the baud rate
SmartWire-DT slave (station type)
Connection plug: external device plug SWD4-8SF2-5
Overload proof of digital semi-conductor outputs
Yes, with diagnostics

Datos técnicos - mecánicos

Dimensions
35 mm x 90 mm x 101 mm
Mounting method
Top-hat rail IEC/EN 60715, 35 mm
Wall mounting/direct mounting
Rail mounting possible
Mounting position
Vertical
Degree of protection
IP20
Shock resistance
9 impacts (IEC 60068-2-27)
Number of inputs (digital)
8
Number of outputs (semiconductor)
4
Drop height (IEC/EN 60068-2-31)
50 mm
Packaged free fall height (IEC/EN 60068-2-32)
0.3 m
Vibrations at constant acceleration 1 g (IEC/EN 61131-2:2008)
8.4 Hz - 150 Hz
Vibrations at constant amplitude 3.5 mm (IEC/EN 61131-2:2008)
5 Hz - 8.4 Hz
Relative humidity
5 - 95 %
Explosion safety category for dust
None
Explosion safety category for gas
None

ETIM for 135530 Controladores lógicos programables PLC (EC001604)

CaracterísticaTensión de alimentación 50 Hz CA (EF007532)
Valor0 V
CaracterísticaTensión de alimentación 60 Hz CA (EF007533)
Valor0 V
CaracterísticaTensión de alimentación CC (EF007534)
Valor24 V
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorNo
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaSoporta protocolo KNX (EF003055)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorSí
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio eGPRS (EF009703)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio LTE (EF009709)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaCon aislamiento galvánico (EF003272)
ValorSí
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorSí
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaCertificado para áreas peligrosas UL clase I (EF017622)
ValorNo
CaracterísticaCertificado para UL clase II (EF017625)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL Clase III (EF017627)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL División 1 (EF017628)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL División 2 (EF017629)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo A (acetileno) (EF017632)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo B (hidrógeno) (EF017633)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo C (etileno) (EF017635)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo D (propano) (EF017636)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo E (polvos metálicos) (EF017637)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo G (polvos no conductores) (EF017639)
ValorNo
CaracterísticaAnchura (EF000008)
Valor35 mm
CaracterísticaAltura (EF000040)
Valor102 mm
CaracterísticaProfundidad (EF000049)
Valor90 mm
