Conformité aux normes
IEC/EN 61131-2
EN 50178
HomologationsAgréments pour l'équipement des navires
BV
LRS
Encombrements (L x H x P)
35 x 90 x 101 mm
Facilité de montage et gain de place
Profilé chapeau IEC/EN 60715, 35 mm
Position de montage
Verticale
Relative de l'air admissibleCondensation
Eviter la condensation (prendre mesures appropriées).
Relative de l'air admissibleHumidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mm
5 - 8.4 Hz
Vibrations (IEC/EN 61131-2:2008)Accélération constante de 1 g
8.4 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
9 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
0.3 m
Compatibilité électromagnétique (CEM)
Catégorie de surtension
II
Décharges électrostatiques (IEC/EN 61131-2:2008)Décharge dans l'air (niveau 3)
8 kV
Décharges électrostatiques (IEC/EN 61131-2:2008)Décharge au contact (niveau 2)
4 kV
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Antiparasitage (SmartWire-DT)
EN 55011 classe A
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câbles de signaux
1 kV
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câbles SmartWire-DT
1 kV
Perturbations conduites (IEC/EN 61131-2:2008, niveau 3)
10 V
Type de participant
Participants SmartWire-DT (esclave)
Réglage de la vitesse de transmission (débit en bauds)
Automatique
Etat SmartWire-DT
vert LED
Raccordement
Connecteur mâle, 8 pôles
Connecteur adaptateur : Connecteur participant SWD4-8SF2-5
Consommation (alimentation SWD 15 V)
| | | | | | |
Consommation | | Bus | | AUX 24 V | | AUX 24 V |
| | | | à télécommande active | | à télécommande inactive |
| | | | | | |
| | mA | | mA | | mA |

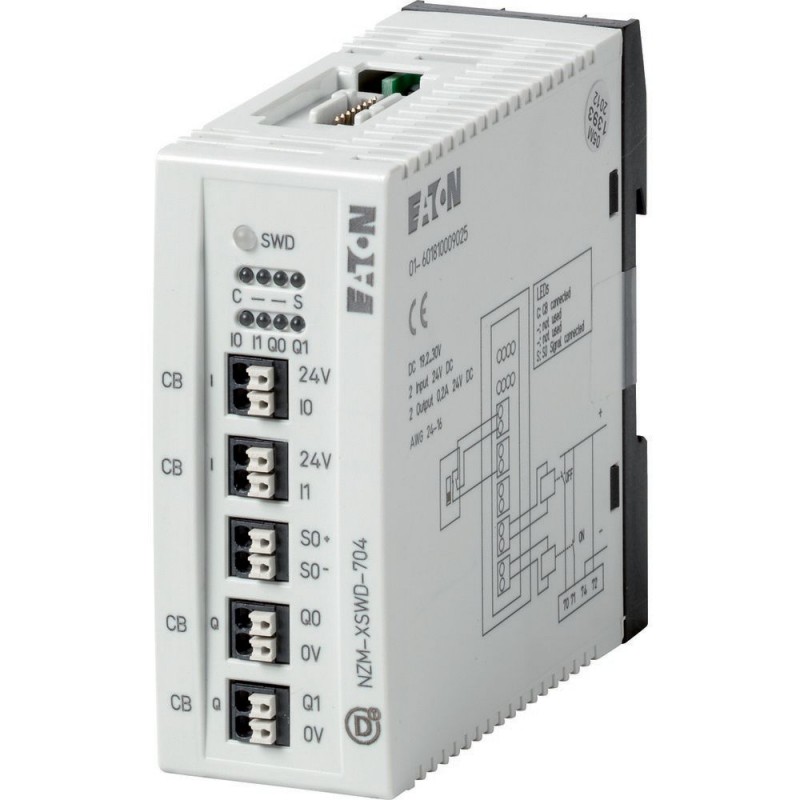

NZM-XSWD-704 | | 35 | | 300 | | 100 |
Raccordement alimentation et E/S
Raccordement détecteur E/SMode de raccordement
Bornes Push-In
Raccordement détecteur E/SConducteur à âme massive
0,2 - 1,5 (AWG 24 - 16) mm2
Raccordement détecteur E/SConducteur souple avec embout
0,25 - 1,5 mm2
Courant d'entrée
4 en moyenne sous 24 V DC mA
Limite type 1
Low < 5V DC;High > 15V DC
la fonction « temporisation d'entrée »
High->Low < 0,2 ms
Basse -> haute typ. < 0,2 ms
Affichage d'état Entrées
jaune LED
Sorties à semiconducteurs tout-ou-rien
Courant de sortie
0.5 mA en moyenne sous 24 V DC A
Courant de déclenchement sur court-circuit
max. 1.2 A pendant 3 ms A
Charge lampes [RLL]
≦ ≤ 3 W
Protection contre les surcharges
oui, avec diagnostic
Pouvoir de coupure
EN 60947-5-1 Catégorie d'emploi DC-13
Entrées par rapport à SmartWire-DT
oui
Sorties à SmartWire-DT
oui
