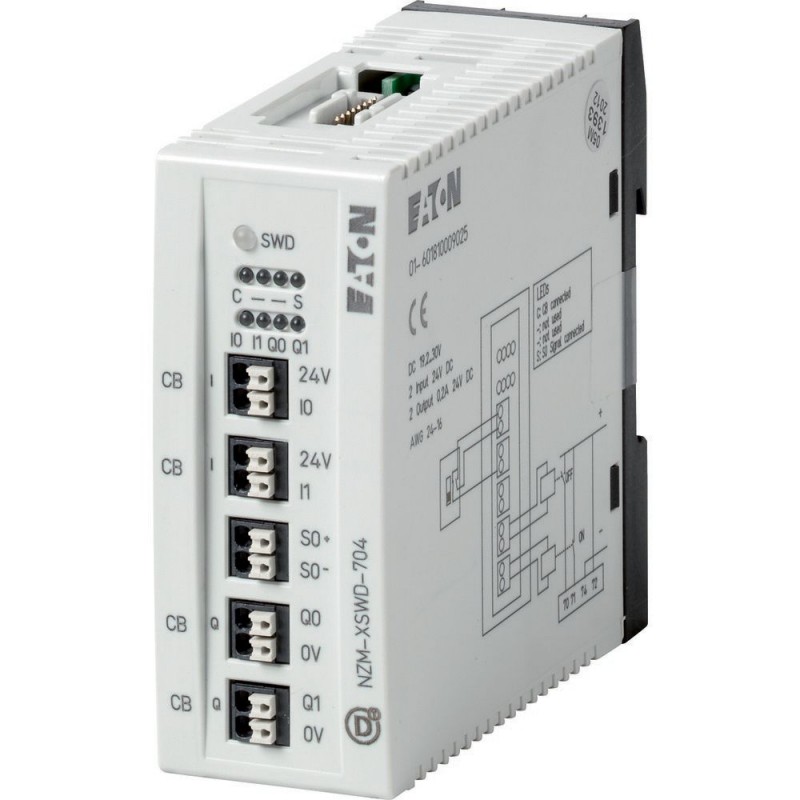

NZM-XSWD-704 135530 Y7-135530 EATON ELECTRIC Collegamento, SmartWireDarwin, per NZM
NZM-XSWD-704
135530
Y7-135530
EATON-MOELLER
Collegamento, SmartWireDarwin, per NZM
Interfaccia SmartWire, per NZM
Eaton Moeller series NZM - Molded Case Circuit Breaker. Connection, SmartWire-DT, for NZM
Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Il modulo realizza il collegamento dati tra l'NZM2/3/4 con sblocco elettronico e lo SmartWire-DT. L'interruttore può anche essere commutato a distanza utilizzando un azionamento a motore. Memoria residua per i dati energetici (kWh). I dati energetici vengono trasmessi tramite un ingresso digitale (S0) da un modulo di misurazione dell'energia NZN...-XMC-SO esterno. 2 ingressi digitali per lo stato dell'interruttore. 2 uscite a transistor per la commutazione remota. Dati di stato: NZM: ON/OFF/FERPED, avvisi di carico, motivo dell'ultimo intervento, valore attuale effettivo, tipo di interruttore, impostazioni effettive degli interruttori di codifica rotante. Un cavo di collegamento per l'interruttore automatico e due contatti ausiliari NZM (1xNO, 1xNC) sono inclusi di serie.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Accessori NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton Moeller series NZM electronic accessory
Catalog Number
135530
EAN
4015081323166
Product Length/Depth
90 mm
Product Height
102 mm
Product Width
35 mm
Product Weight
0.18 kg
Compliances
IEC
RoHS conform
RoHS conform
Certifications
UL CSA08 (request filed)
IEC/EN 61131-2
EN 50178
IEC/EN 61131-2
EN 50178
Model Code
NZM-XSWD-704
Specifiche del prodotto
Used with
SmartWire-DT interface for NZM circuit breakers
Special features
Type
Accessory
Features
Fieldbus connection over separate bus coupler possible
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Potential separation
Frame
NZM2/3/4
Pollution degree
2 (EMC)
Burst impulse
2 kV
1 kV
1 kV
Connection to SmartWire-DT
Plug, 8-pole connection
Connection to SmartWire-DT
Green LED (status SmartWire-DT)
Automatic setting the baud rate
SmartWire-DT slave (station type)
Connection plug: external device plug SWD4-8SF2-5
Connection to SmartWire-DT
Green LED (status SmartWire-DT)
Automatic setting the baud rate
SmartWire-DT slave (station type)
Connection plug: external device plug SWD4-8SF2-5
Isolation
Outputs to SmartWire-DT (potential isolation)
Inputs for SmartWire-DT (potential isolation)
Inputs for SmartWire-DT (potential isolation)
Accessory/spare part type
Diagnostics and communication
Category (EN 954-1)
B
Explosion safety category for dust
None
Explosion safety category for gas
None
Mounting method
Top-hat rail IEC/EN 60715, 35 mm
Wall mounting/direct mounting
Rail mounting possible
Wall mounting/direct mounting
Rail mounting possible
Voltage type
DC
Mounting position
Vertical
Overvoltage category
II
Dimensions
35 mm x 90 mm x 101 mm
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Terminal connection for I/O sensor
Push in terminals
Vibrations at constant acceleration 1 g (IEC/EN 61131-2:2008)
8.4 Hz - 150 Hz
Vibrations at constant amplitude 3.5 mm (IEC/EN 61131-2:2008)
5 Hz - 8.4 Hz
Voltage range of type 1 digital inputs
Low ≤ 5V DC; High ≥ 15V DC
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Drop height (IEC/EN 60068-2-31)
50 mm
EMC of electromagnetic fields at 1.4 - 2 GHz (IEC/EN 61131-2:2008)
3 V/m
EMC of electromagnetic fields at 2 - 2.7 GHz (IEC/EN 61131-2:2008)
1 V/m
EMC of electromagnetic fields at 80 - 1000 MHz (IEC/EN 61131-2:2008)
10 V/m
EMC of electrostatic air discharge level 3 (IEC/EN 61131-2:2008)
8 KV
EMC of electrostatic contact discharge level 2 (IEC/EN 61131-2:2008)
4 KV
EMC of radiated RFI level 3 (IEC/EN 61131-2:2008)
10 V
Input current of digital inputs
4 mA
Relative humidity
5 - 95 %
Degree of protection
IP20
Overload proof of digital semi-conductor outputs
Yes, with diagnostics
Terminal capacity (cable)
0.25 mm² - 1.5 mm² with ferrule
Terminal capacity (solid wire)
0.2 mm² - 1.5 mm² (AWG 24 - AWG 16)
Functions
SmartWire-DT module NZM circuit breakers
SmartWire-DT slave (product range)
The module implements the data connection between the NZM2/3/4 with electronic release and SmartWire-DT.
SmartWire-DT slave (product range)
The module implements the data connection between the NZM2/3/4 with electronic release and SmartWire-DT.
Digital input delay
High to low < 0.2 ms
Low to High typ. < 0.2 ms
Low to High typ. < 0.2 ms
Shock resistance
9 impacts (IEC 60068-2-27)
Short-circuit tripping current
Max. 1.2 over 3 ms (digital semi-conductor outputs)
System accessory
No
Number of inputs (digital)
8
Protocol
Other bus systems
Lamp load of digital semi-conductor outputs
3 W
Number of outputs (semiconductor)
4
Packaged free fall height (IEC/EN 60068-2-32)
0.3 m
Messages
Actual current value in A
Load warnings
Actual settings of the rotary coding switches
Reason for last trip
Switch type
Status data NZM: ON/OFF/TRIPPED
Load warnings
Actual settings of the rotary coding switches
Reason for last trip
Switch type
Status data NZM: ON/OFF/TRIPPED
Output current of digital semiconductor outputs
Normally 0.5 A at 24 V DC
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at DC - max
24 V
Supply voltage at DC - min
24 V
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 24 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio eGPRS (EDGE) (EF009703) | No |
| standard radio GSM (EF008524) | No |
| standard radio LTE (EF009709) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | No |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | Sì |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | Sì |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 35 mm |
| altezza (EF000040) | 102 mm |
| profondità (EF000049) | 90 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZM-XSWD-704 Y7-135530 135530 ES_135530.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
