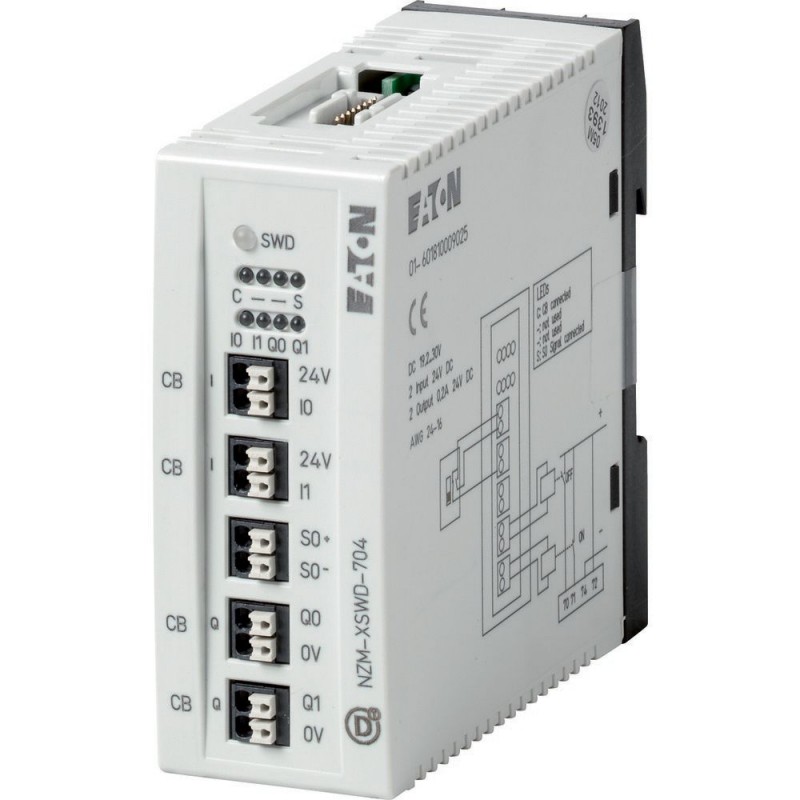

NZM-XSWD-704 135530 0004520017 EATON ELECTRIC Модуль Smart-Wire NZM
NZM-XSWD-704
135530
0004520017
EATON-MOELLER
Модуль Smart-Wire NZM
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - коммуникационный модуль
Аксессуары NZM
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
обычно покупают вместе
▲Описание
▲Модуль SmartWire-DT NZM
Программа поставок
Ассортимент
Абоненты SmartWire-DT
Подассортимент
Модуль SmartWire-DT автоматический выключатель NZM
Ассортимент
Дополнительное оснащение
Стандарт/сертификат
IEC
Типоразмер
NZM2/3/4
Принадлежности
Принадлежности диагностика, коммуникация
Функция
Модуль реализует обмен данными между NZM2/3/4 с электронным расцепителем и SmartWire-DT.
Описание
Выключатель с дистанционным приводом также можно переключать дистанционно с помощью модуля.
2 цифровых входа для статуса переключателя
2 транзисторных выхода для дистанционной коммутации
Память для остаточных энергетических данных (кВтч)
Энергетические данные передаются через цифровой вход (S 0) от внешнего энергетического измерительного модуля NZN...-XMC-SO.
2 цифровых входа для статуса переключателя
2 транзисторных выхода для дистанционной коммутации
Память для остаточных энергетических данных (кВтч)
Энергетические данные передаются через цифровой вход (S 0) от внешнего энергетического измерительного модуля NZN...-XMC-SO.
Сообщения
Данные о состоянии NZM: ВКЛ./ВЫКЛ./СРАБОТАЛ
Предупреждения о нагрузке
Причина последнего срабатывания
Фактическое значение тока в A
Тип выключателя
текущие заданные значения поворотного кодировочного выключателя
Предупреждения о нагрузке
Причина последнего срабатывания
Фактическое значение тока в A
Тип выключателя
текущие заданные значения поворотного кодировочного выключателя
Информация о комплекте поставки
В комплект поставки входит соединительный кабель (1,90 м) для автоматического выключателя и 2 вспомогательных контакта NZM (1 х замыкающий контакт, 1 х размыкающий контакт).
Применяемое для
Интерфейс SWD для автоматических выключателей NZM
Подключение к SmartWire-DT
да
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 61131-2
EN 50178
EN 50178
ДопускиКлассификации перевозки
BV
LRS
LRS
Допуски
Размеры (Ш x В x Г)
35 x 90 x 101 мм
Вес
0.1 кг
Монтаж
DIN рейка IEC/EN 60715, 35 мм
установочное положение
вертикально
Климатические внешние условия
Относительная влажность воздухаКонденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
Относительная влажность воздухаотносительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)
5 - 95 %
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания (IEC/EN 61131-2:2008)постоянная амплитуда 3,5 мм
5 - 8.4 Гц
Колебания (IEC/EN 61131-2:2008)постоянное ускорение 1 г
8.4 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
9 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
0.3 M
Электромагнитная совместимость (ЭМС)
Категория перенапряжения
II
Степень загрязнения
2
Электростатическая разрядка (IEC/EN 61131-2:2008)Выход воздуха (уровень 3)
8 кВ
Электростатическая разрядка (IEC/EN 61131-2:2008)Разряд контакта (уровень 2)
4 кВ
Электромагнитные поля (IEC/EN 61131-2:2008)80 - 1000 мГц
10 V/m
Электромагнитные поля (IEC/EN 61131-2:2008)1,4 - 2 ГГц
3 V/m
Электромагнитные поля (IEC/EN 61131-2:2008)2 - 2,7 ГГц
1 V/m
Подавление радиочастотных помех (SmartWire-DT)
EN 55011 Класс A
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Кабель питания
2 кВ
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Сигнальные провода
1 кВ
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Кабели SmartWire-DT
1 кВ
Впуск (IEC/EN 61131-2:2008, уровень 3)
10 В
Сеть SmartWire-DT
Тип абонента
Абоненты SmartWire-DT (подчиненное устройство)
Настройка скорости передачи данных (скорость в бодах)
автоматически
Состояние SmartWire-DT
зеленый Светодиод
Подключение
Разъем, 8-полюсный
Соединительный штекер: разъём внешнего устройства SWD4-8SF2-5
Соединительный штекер: разъём внешнего устройства SWD4-8SF2-5
Потребляемая мощность (15-В питание SWD)
| Потребление тока | Шина | AUX 24 В | AUX 24 В | |||
| при активном дистанционном управлении | при неактивном дистанционном управлении | |||||
| мА | мА | мА | ||||
| NZM-XSWD-704 | 35 | 300 | 100 |
Подсоединение питания и входа-выхода
Подсоединение входа-выхода датчикаСпособ подключения
Вставные клеммы
Подсоединение входа-выхода датчикаодножильный
0,2 - 1,5 (AWG 24 - 16) мм2
Подсоединение входа-выхода датчикатонкопроволочный с оконечной муфтой
0,25 - 1,5 мм2
Цифровые входы
Количество
8
входной ток
тип. 4 при 24 В пост. тока мА
Тип предельного значения 1
Low < 5 В постоянного тока;High > 15 В постоянного тока
Задержка на входе
High->Low < 0,2 мс
Low -> High тип. < 0,2 мс
Low -> High тип. < 0,2 мс
Индикация состояния входов
желтый Светодиод
Цифровые полупроводниковые выходы
Количество
4
выходной ток
тип. 0,5 при 24 В пост. тока A
Ток расцепителя короткого замыкания
макс. 1,2 на 3 мс. A
Ламповая нагрузка [RLL]
≦ ≤ 3 W
с защитой от перегрузки
да, с диагностикой
Коммутационная способность
EN 60947-5-1 категория применения DC-13
Гальваническое разделение
Входы к SmartWire-DT
да
Выходы для SmartWire-DT
да
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module ([email protected] [BAA073013])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
24 - 24 V
Voltage type of supply voltage
DC
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for SERCOS
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
Yes
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
IO link master
No
System accessory
Yes
Degree of protection (IP)
IP20
With potential separation
Yes
Fieldbus connection over separate bus coupler possible
Yes
Rail mounting possible
Yes
Wall mounting/direct mounting
Yes
Front build in possible
No
Rack-assembly possible
No
Suitable for safety functions
No
Category according to EN 954-1
B
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
35 mm
Height
102 mm
Depth
90 mm
Апробации
North America Certification
Request filed for UL and CSA
Размеры
