> EATON - MOELLER>Easy E4 Наноконтроллеры>EASY-BOX-E4-UC-SWD1 199507 Y7-199507 ELECTRIC Наноконтроллер easy E4 Стартовый пакет UC + SWD модуль
Предыдущий товар Следующий продукт

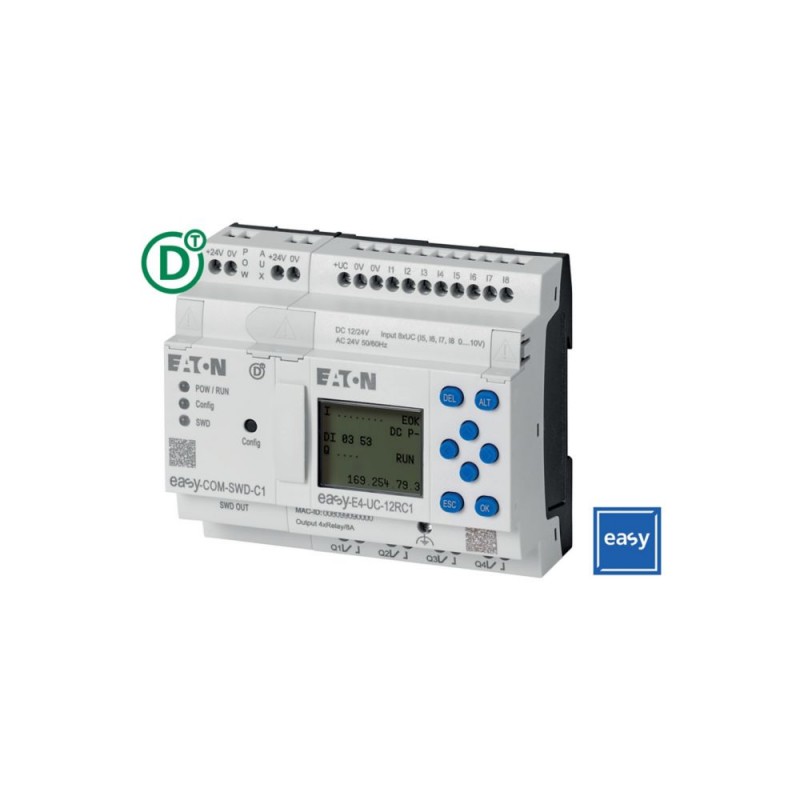

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Наноконтроллер easy E4 Стартовый пакет UC + SWD модуль Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Наноконтроллер easy E4 Стартовый пакет UC + SWD модуль

EASY-BOX-E4-UC-SWD1

199507

Y7-199507

EATON-MOELLER

Наноконтроллер easy E4; Стартовый пакет UC + SWD модуль

Комплект Eaton EASY, состоящий из EASY-E4-UC-12RC1 и EASY-COM-SWD-C1

Комплект для использования easyE4 в качестве координатора SmartWire-DT, состоящий из базового блока UC с дисплеем (EASY-E4-UC-12RC1) и коммуникационного модуля SmartWire-DT (EASY-COM-SWD-C1).

Подробнее


Программируемые логические контроллеры (ПЛК) > Набор устройств ПЛК

Easy E4 Наноконтроллеры

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Общие технические условия

Наименование продукта
Стартовый набор Eaton Moeller® серии EASY
Каталожный номер
199507
Модельный код
EASY-BOX-E4-UC-SWD1
EAN
4015081980086
Длина/глубина продукта
200 мм
Высота продукта
135 мм
Ширина продукта
255 мм
Вес продукта
0,6 кг
Комплаенс
Eaton поддерживает продукт до конца его жизненного цикла
Сертификаты
МЭК/EN 61000-6-3
RU 50178
МЭК/EN 61000-6-2
EN 61010
МЭК 60068-2-6
МЭК 60068-2-30
IEC/EN 61131-2
МЭК 60068-2-27
IEC/EN 61000-4-2
Примечания к каталогу
В зависимости от температуры окружающего воздуха возможны колебания до ± 5 с/сут (± 0,5 ч/год)

Особенности и функции

Оснащен:
Соединительный кабель
Документация
электропитание

Общее

Степень защиты
IP20
Сопротивление изоляции
В соответствии с EN 50178
Метод монтажа
Винтовое крепление с помощью крепежных скоб ZB4-101-GF1 (принадлежности)
Крепление монтажной рейки (согласно IEC/EN 60715, 35 мм)
Категория перегружаться
III
Степень загрязнения
2
Категория продукции
Реле управления easyE4
тип
Стартовый комплект

Окружающие условия, механические

Падение и свержение
Высота падения 50 мм, в соответствии с IEC/EN 60068-2-31
Высота падения (IEC/EN 60068-2-32) - макс.
1 м
Положение монтажа
Горизонтальный
Вертикальный
Ударопрочность
15 g, механический, согласно IEC/EN 60068-2-27, полусинусоидальный удар 11 мс, 18 ударов

Климатические условия окружающей среды

Атмосферное давление
795 - 1080 гПа (рабочий)
Рабочая температура окружающей среды - не менее
-25 КК
Рабочая температура окружающей среды - не более
55 КК
Условия окружающей среды
Зазор в воздухе и пути утечки в соответствии с EN 50178, UL 508, CSA C22.2, No 142
Конденсация: предотвратите с помощью соответствующих мер
Относительная влажность
5 - 95 % (МЭК 60068-2-30, МЭК 60068-2-78)

Электромагнитная совместимость

Сброс воздуха
8 кВ
Контактная разрядка
6 кВ, Электростатический разряд (ESD)
Невосприимчивость к линейно-проводимым помехам
10 В (в соответствии с IEC/EN 61000-4-6)

Вместимость терминала

Емкость терминала (гибкая с наконечником)
0,2/2,5 мм²
Пропускная способность терминала (гибкая с наконечником AWG)
22 - 12
Емкость терминала (твердая)
0,2/4 мм²
Пропускная способность терминала (твердый AWG)
22 - 12

Электрические характеристики

Оценка эксплуатационого напряжения
12/24 В постоянного тока (-15 %/+ 20 % - электропитание)
24 В переменного тока (-15 %/+10 % - электропитание)

Вход/Выход

Точность
± 2 с/день, Часы реального времени на входы (± 0,2 ч⁄Год)

Проверка конструкции

10.2.5 Подъем
Не применяется, так как весь switchgear должен быть оценен.
10.2.7 Надписи
Соответствует требованиям стандарта продукта.
10.4 Зазоры и ползучие расстояния
Соответствует требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
Не применяется, так как весь switchgear должен быть оценен.
10.6 Включение коммутации устройств и компонентов
Не применяется, так как весь switchgear должен быть оценен.
10.7 Внутренние электрические цепи и соединения
Ответственность за это несет строитель панели.
10.9.2 Электрическая сила энергочастоты
Ответственность за это несет строитель панели.
10.11 Рейтинг короткого замыкания
Ответственность за это несет строитель панели.
10.12 Электромагнитная совместимость
Ответственность за это несет строитель панели.
10.13 Механическая функция
Устройство соответствует требованиям, при условии, что информация в инструкционой брошюре (IL) соблюдается.

ETIM for 199507 PLC's (EC002581)
Характеристика Значение
Contains function building blocks (EF007145) No
Contains basic device (EF007147) No
Contains module rack (EF007138) No
Contains power supply (EF007157) Yes
Contains analogue input module (EF007137) No
Contains analogue output module (EF007136) No
Contains digital input module (EF007142) No
Contains digital output module (EF007141) No
Contains function module (EF007146) No
Contains technology module (EF007159) No
Contains communication module (EF007149) No
Contains memory unit (EF007156) No
Contains simulation module (EF007153) No
Contains connection cable (EF007160) Yes
Contains control unit (EF007139) No
Contains monitor (EF007150) No
Contains programming software (EF007152) No
Contains engineering software (EF007144) No
Contains visualization (EF007161) No
Contains libraries (EF007140) No
Contains documentation (EF007143) Yes
Contains other components (EF007162) No
Software preinstalled (EF007484) No

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON EASY E4 EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
