> EATON - MOELLER>Nanocontrollori Easy E4>EASY-BOX-E4-UC-SWD1 199507 Y7-199507 ELECTRIC Nano Controller facile E4 Starter Pack UC + Modulo SWD
Prodotto precedente Prodotto successivo

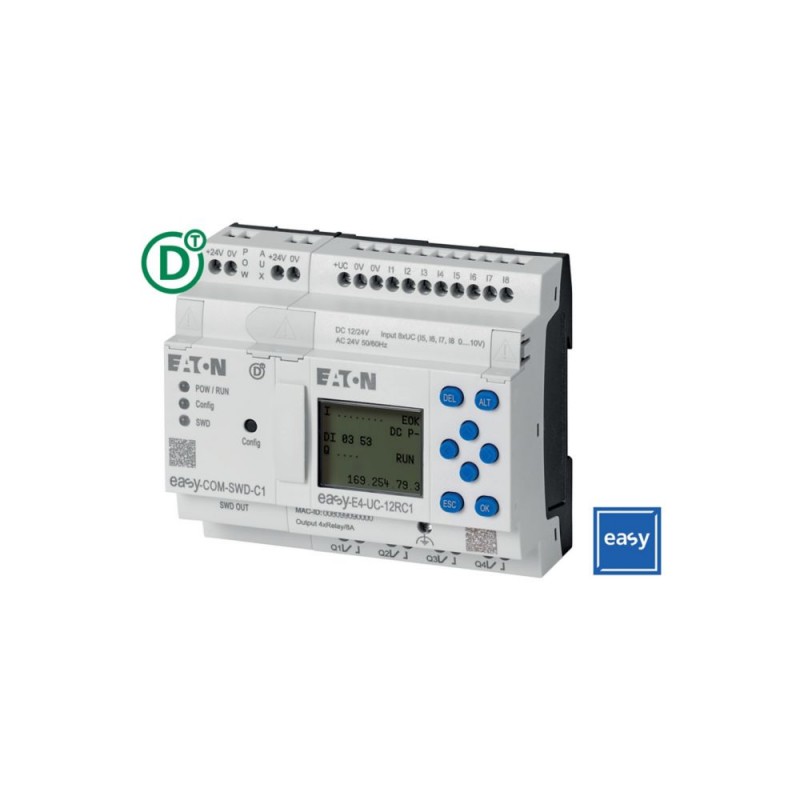

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Controller facile E4 Starter Pack UC + Modulo SWD Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Controller facile E4 Starter Pack UC + Modulo SWD

EASY-BOX-E4-UC-SWD1

199507

Y7-199507

EATON-MOELLER

Nano Controller facile E4; Starter Pack UC + Modulo SWD

Eaton EASY Bundle consisting of EASY-E4-UC-12RC1 and EASY-COM-SWD-C1

Pacchetto per l'utilizzo di easyE4 come coordinatore SmartWire-DT, composto da un'unità base UC con display (EASY-E4-UC-12RC1) e dal modulo di comunicazione SmartWire-DT (easy-com-SWD-C1).

Maggiori dettagli


sistemi di controllo industriali (PLC) > set apparecchi PLC

Nanocontrollori Easy E4

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series EASY Starter kit
Catalog Number
199507
EAN
4015081980086
Product Length/Depth
200 mm
Product Height
135 mm
Product Width
255 mm
Product Weight
0.6 kg
Compliances
Eaton supports the product until its end of life
Certifications
IEC/EN 61000-6-3
EN 50178
IEC/EN 61000-6-2
EN 61010
IEC 60068-2-6
IEC 60068-2-30
IEC/EN 61131-2
IEC 60068-2-27
IEC/EN 61000-4-2
Catalog Notes
depending on ambient air temperature fluctuations of up to ± 5 s/day (± 0.5 h/year) are possible
Model Code
EASY-BOX-E4-UC-SWD1

Caratteristiche & Funzioni

Fitted with:
Connection cable
Documentation
Power supply

Informazioni generali

Degree of protection
IP20
Insulation resistance
According to EN 50178
Mounting method
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Overvoltage category
III
Pollution degree
2
Product category
Control relays easyE4
Type
Starter kit

Condizioni ambientali, dati meccanici

Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Height of fall (IEC/EN 60068-2-32) - max
1 m
Mounting position
Horizontal
Vertical
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts

Condizioni ambientali e climatiche

Air discharge
8 kV
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Environmental conditions
Clearance in air and creepage distances according to EN 50178, UL 508, CSA C22.2, No. 142
Condensation: prevent with appropriate measures
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)

Compatibilità elettromagnetica

Air discharge
8 kV
Contact discharge
6 kV, Electrostatic discharge (ESD)
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)

Sezioni di collegamento

Terminal capacity (flexible with ferrule)
0.2/2.5 mm²
Terminal capacity (flexible with ferrule AWG)
22 - 12
Terminal capacity (solid)
0.2/4 mm²
Terminal capacity (solid AWG)
22 - 12

Dati elettrici

Rated operational voltage
12/24 V DC (-15 %/+ 20 % - power supply)
24 V AC (-15 %/+10 % - power supply)

Ingresso/uscita

Accuracy
± 2 s/day, Real-time clock to inputs (± 0.2 h⁄Year)

Verifica di progetto

10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 199507 Controllori logici programmabili (PLC) (EC002581)
Caratteristica Valore
elementi funzionali (EF007145) No
apparecchio base (EF007147) No
supporto moduli (EF007138) No
alimentazione elettrica (EF007157) Sì
modulo d'entrata analogico (EF007137) No
contiene un modulo d'uscita analogico (EF007136) No
modulo d'entrata digitale (EF007142) No
modulo d'uscita digitale (EF007141) No
modulo funzionale (EF007146) No
modulo tecnologico (EF007159) No
modulo di comunicazione (EF007149) No
unità di memoria (EF007156) No
modulo di simulazione (EF007153) No
cavo di connessione (EF007160) Sì
unità di comando inclusa (EF007139) No
monitor incluso (EF007150) No
software di programmazione (EF007152) No
software di engineering (EF007144) No
software di visualizzazione (EF007161) No
librerie (EF007140) No
documentazione inclusa (EF007143) Sì
contiene altri componenti (EF007162) No
software preinstallato (EF007484) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON EASY E4 EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
