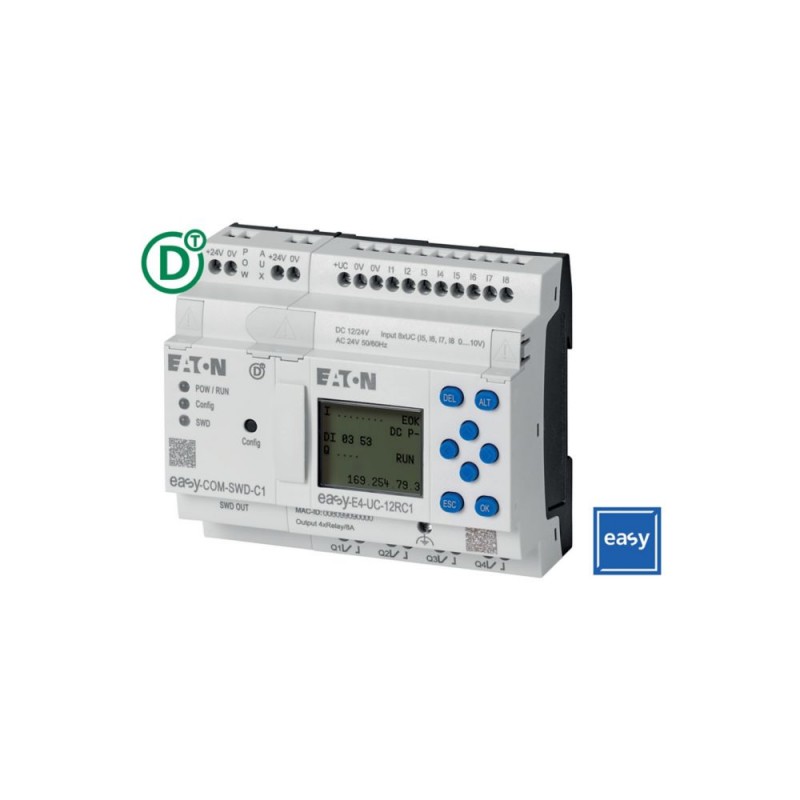

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Controller einfach E4 Starterpaket UC + SWD Modul Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Controller einfach E4 Starterpaket UC + SWD Modul

EASY-BOX-E4-UC-SWD1

199507

Y7-199507

EATON-MOELLER

Nano Controller einfach E4; Starterpaket UC + SWD Modul

Eaton EASY Bündel bestehend aus EASY-E4-UC-12RC1 und EASY-COM-SWD-C1

Bundle für den Einsatz des easyE4 als SmartWire-DT Koordinator, bestehend aus einer UC-Basiseinheit mit Display (EASY-E4-UC-12RC1) und dem SmartWire-DT Kommunikationsmodul (EASY-COM-SWD-C1).

Mehr Infos


Industriesteuerungen SPS > SPS-Geräteset

Easy E4-Nanocontroller

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series EASY Starter kit
Katalognummer
199507
Produkt Länge/Tiefe
200 mm
Produkthöhe
135 mm
Produktbreite
255 mm
Produktgewicht
0.6 kg
Einhaltung(en)
Eaton supports the product until its end of life
Zertifikat(e)
IEC/EN 61000-6-3
EN 50178
IEC/EN 61000-6-2
EN 61010
IEC 60068-2-6
IEC 60068-2-30
IEC/EN 61131-2
IEC 60068-2-27
IEC/EN 61000-4-2
Kataloghinweise
je nach Umgebungsluft sind Temperaturschwankungen von bis zu ± 5 s/Tag (± 0,5 h/Jahr) möglich
EAN
4015081980086
Modellcode
EASY-BOX-E4-UC-SWD1

Merkmale und Funktionen

Ausstattung:
Anschlussleitung
Dokumentation
Str.versrg.

Allgemein

Schutzart
IP20
Isolat.widerstand
Entspricht EN 50178
Montageart
Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Hutschienenbefestigung (gemäß IEC/EN 60715, 35 mm)
Überspannungskategorie
III
Verschmutzungsgrad
2
Produktkategorie
Steuerrelais easyE4
Typ
Starterkit

Umgebungsbedingungen, Mechanik

Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
1 m
Einbaulage
Waagerecht
Vertikal
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 18 Impacts

Klimatische Umweltbedingungen

Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umweltbedingungen
Bemessung der Luft- und Kriechstrecken nach EN 50178, UL 508, CSA C22.2, Nr. 142
Kondensation: durch geeignete Maßnahmen verhindern
Relative Luftfeuchtigkeit
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)

Elektromagnetische Verträglichkeit

Luftentladung
8 kV
Kontaktentladung
6 kV, Elektrostatische Entladung (ESD)
Störsicherheit gegen leitungsgeführte Störung
10 V (nach IEC/EN 61000-4-6)

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
0,2/2,5 mm²
Anschlusskap. (feindräht. m. Aderendhüls. AWG)
22 - 12
Anschlusskapazität (fest)
0,2/4 mm²
Anschlusskapazität (fest AWG)
22 - 12

Bemessungswerte

Bemessungsbetriebsspannung
12/24 V DC (-15 % / + 20 % - Stromversorgung)
24 V AC (-15 % +10 % - Stromversorgung)

Eingang / Ausgang

Genauigkeit
± 2 s/Tag, Echtzeituhr zu den Eingängen (± 0,2 h/Jahr)

Bauartnachweis

10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 199507 Industriesteuerungen SPS (EC002581)
Merkmal Wert
Enthält Funktionsbausteine (EF007145) Nein
Enthält Grundgerät (EF007147) Nein
Enthält Baugruppenträger (EF007138) Nein
Enthält Stromversorgung (EF007157) Ja
Enthält analoges Eingangs-Modul (EF007137) Nein
Enthält analoges Ausgangs-Modul (EF007136) Nein
Enthält digitales Eingangs-Modul (EF007142) Nein
Enthält digitales Ausgangs-Modul (EF007141) Nein
Enthält Funktions-Modul (EF007146) Nein
Enthält Technologie-Modul (EF007159) Nein
Enthält Kommunikations-Modul (EF007149) Nein
Enthält Speichereinheit (EF007156) Nein
Enthält Simulationsmodul (EF007153) Nein
Enthält Verbindungskabel (EF007160) Ja
Enthält Bedieneinheit (EF007139) Nein
Enthält Monitor (EF007150) Nein
Enthält Programmier-Software (EF007152) Nein
Enthält Engineering-Software (EF007144) Nein
Enthält Visualisierungs-Software (EF007161) Nein
Enthält Bibliotheken (EF007140) Nein
Enthält Dokumentation (EF007143) Ja
Enthält weitere Komponenten (EF007162) Nein
Software vorinstalliert (EF007484) Nein
