> EATON - MOELLER>Easy E4 Nanocontroladores>EASY-BOX-E4-UC-SWD1 199507 Y7-199507 ELECTRIC Nano Controller fácil E4 Pacote inicial UC + Módulo SWD
Produto anterior Próximo produto

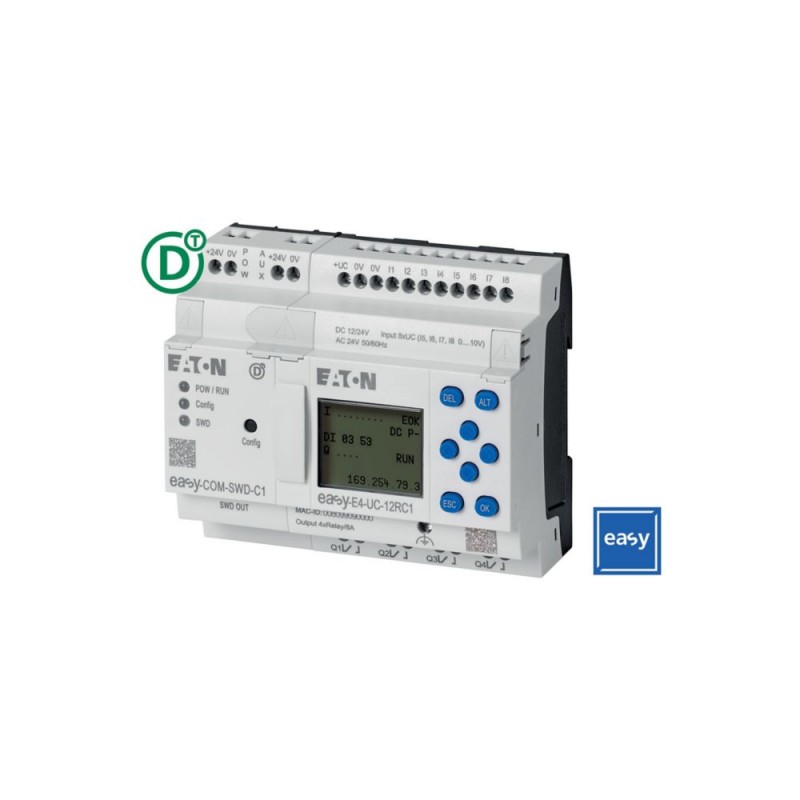

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Controller fácil E4 Pacote inicial UC + Módulo SWD Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Controller fácil E4 Pacote inicial UC + Módulo SWD

EASY-BOX-E4-UC-SWD1

199507

Y7-199507

EATON-MOELLER

Nano Controller fácil E4; Pacote inicial UC + Módulo SWD

Eaton EASY Bundle consisting of EASY-E4-UC-12RC1 and EASY-COM-SWD-C1

Pacote para usar o easyE4 como coordenador SmartWire-DT, composto por uma unidade base UC com display (EASY-E4-UC-12RC1) e o módulo de comunicação SmartWire-DT (easy-com-SWD-C1).

Mais detalhes


Controladores industriais (PLC) > Um Conjunto de dispositivos de PLC

Easy E4 Nanocontroladores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series EASY Starter kit
Catalog Number
199507
EAN
4015081980086
Product Length/Depth
200 mm
Product Height
135 mm
Product Width
255 mm
Product Weight
0.6 kg
Compliances
Eaton supports the product until its end of life
Certifications
IEC/EN 61000-6-3
EN 50178
IEC/EN 61000-6-2
EN 61010
IEC 60068-2-6
IEC 60068-2-30
IEC/EN 61131-2
IEC 60068-2-27
IEC/EN 61000-4-2
Catalog Notes
depending on ambient air temperature fluctuations of up to ± 5 s/day (± 0.5 h/year) are possible
Model Code
EASY-BOX-E4-UC-SWD1

Especificações do produto

Type
Starter kit
Air discharge
8 kV
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
Fitted with:
Connection cable
Documentation
Power supply
Pollution degree
2
Accuracy
± 2 s/day, Real-time clock to inputs (± 0.2 h⁄Year)
Air pressure
795 - 1080 hPa (operation)
Environmental conditions
Clearance in air and creepage distances according to EN 50178, UL 508, CSA C22.2, No. 142
Condensation: prevent with appropriate measures
Mounting method
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Mounting position
Horizontal
Vertical
Contact discharge
6 kV, Electrostatic discharge (ESD)
Overvoltage category
III
Terminal capacity (flexible with ferrule AWG)
22 - 12
Terminal capacity (solid AWG)
22 - 12
Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)
Degree of protection
IP20
Insulation resistance
According to EN 50178
Product category
Control relays easyE4
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts
Rated operational voltage
12/24 V DC (-15 %/+ 20 % - power supply)
24 V AC (-15 %/+10 % - power supply)
Terminal capacity (flexible with ferrule)
0.2/2.5 mm²
Terminal capacity (solid)
0.2/4 mm²
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Height of fall (IEC/EN 60068-2-32) - max
1 m

ETIM for 199507 PLC´s (EC002581)
Característica Valor
Contém blocos de construção de funções (EF007145) Não
Contém dispositivo básico (EF007147) Não
Contém rack de módulo (EF007138) Não
Contém fonte de alimentação (EF007157) Sim
Contém módulo de entrada analógica (EF007137) Não
Contém módulo de saída analógica (EF007136) Não
Contém módulo de entrada digital (EF007142) Não
Contém módulo de saída digital (EF007141) Não
Contém módulo de função (EF007146) Não
Contém módulo de tecnologia (EF007159) Não
Contém módulo de comunicação (EF007149) Não
Contém unidade de memória (EF007156) Não
Contém módulo de simulação (EF007153) Não
Contém cabo de conexão (EF007160) Sim
Contém unidade de controlo (EF007139) Não
Contém monitor (EF007150) Não
Contém software de programação (EF007152) Não
Contém software de engenharia (EF007144) Não
Contém software de visualização (EF007161) Não
Contém bibliotecas (EF007140) Não
Contém documentação (EF007143) Sim
Contém outros componentes (EF007162) Não
Software pré-instalado (EF007484) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON EASY E4 EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EASY-BOX-E4-UC-SWD1 Y7-199507 199507 PT_199509.pdf 390 Kbytes EASY-BOX-E4-UC-SWD1 Y7-199507 199507 PT_199509.pdf
