> EATON - MOELLER series>Nano Controladores Easy E4 >EASY-BOX-E4-UC-SWD1 199507 Y7-199507 ELECTRIC Nano Controlador easy E4. Starter Pack UC + Módulo SWD
Anterior producto
EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Controlador easy E4. Starter Pack UC + Módulo SWD Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Controlador easy E4. Starter Pack UC + Módulo SWD

EASY-BOX-E4-UC-SWD1

199507

Y7-199507

EATON-MOELLER

Nano Controlador easy E4. Starter Pack UC + Módulo SWD

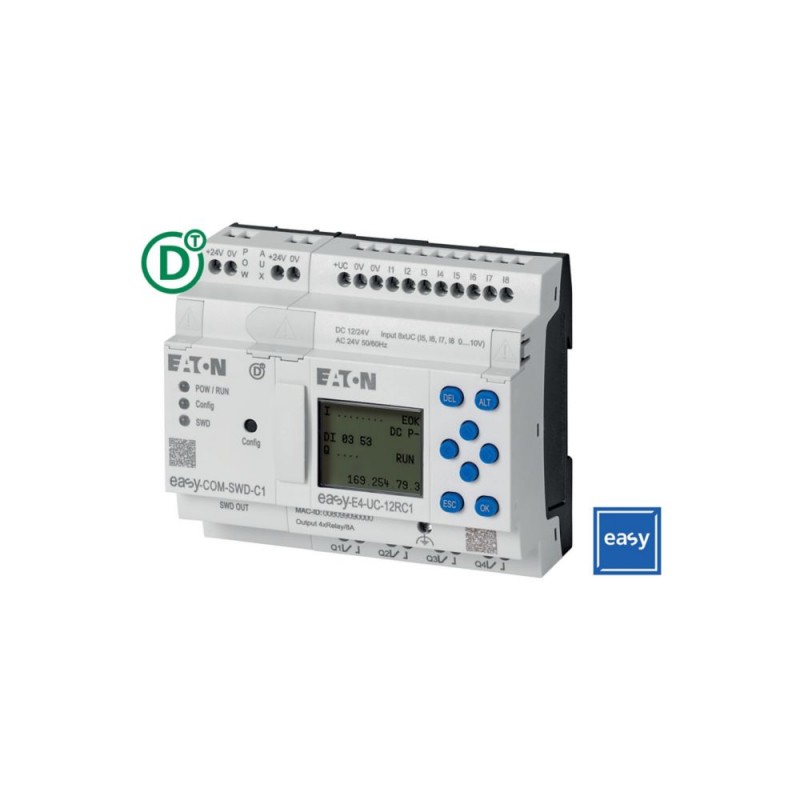

Eaton EASY Bundle consisting of EASY-E4-UC-12RC1 and EASY-COM-SWD-C1

Paquete para utilizar el easyE4 como coordinador SmartWire-DT, compuesto por una unidad base UC CON PANTALLA (EASY-E4-UC-12RC1) y el módulo de comunicaciones SmartWire-DT (EASY-COM-SWD-C1).

Más detalles


Controladores industriales (PLC) > Conjunto de dispositivos de PLC

Nano Controladores Easy E4

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series EASY Starter kit
Catalog Number
199507
EAN
4015081980086
Product Length/Depth
200 mm
Product Height
135 mm
Product Width
255 mm
Product Weight
0.6 kg
Certifications
IEC/EN 61000-6-3
EN 50178
IEC/EN 61000-6-2
EN 61010
IEC 60068-2-6
IEC 60068-2-30
IEC/EN 61131-2
IEC 60068-2-27
IEC/EN 61000-4-2
Catalog Notes
depending on ambient air temperature fluctuations of up to ± 5 s/day (± 0.5 h/year) are possible
Model Code
EASY-BOX-E4-UC-SWD1

Características y funciones

Fitted with:
Connection cable
Documentation
Power supply

General

Degree of protection
IP20
Insulation resistance
According to EN 50178
Mounting method
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Overvoltage category
III
Pollution degree
2
Product category
Control relays easyE4
Type
Starter kit

Condiciones ambientales y mecánicas

Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Height of fall (IEC/EN 60068-2-32) - max
1 m
Mounting position
Horizontal
Vertical
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts

Condiciones climáticas ambientales

Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Environmental conditions
Clearance in air and creepage distances according to EN 50178, UL 508, CSA C22.2, No. 142
Condensation: prevent with appropriate measures
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)

Compatibilidad electromagnética

Air discharge
8 kV
Contact discharge
6 kV, Electrostatic discharge (ESD)
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)

Secciones de conexión

Terminal capacity (flexible with ferrule)
0.2/2.5 mm²
Terminal capacity (flexible with ferrule AWG)
22 - 12
Terminal capacity (solid)
0.2/4 mm²
Terminal capacity (solid AWG)
22 - 12

Especificaciones eléctricas

Rated operational voltage
12/24 V DC (-15 %/+ 20 % - power supply)
24 V AC (-15 %/+10 % - power supply)

Entrada/salida

Accuracy
± 2 s/day, Real-time clock to inputs (± 0.2 h⁄Year)

Verificación del diseño

10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 199507 Controladores lógicos programables PLC (EC002581)
Característica Valor
Contiene bloques de funciones (EF007145) No
Contiene dispositivo básico (EF007147) No
Contiene subconjuntos (EF007138) No
Contiene fuente de alimentación (EF007157) Sí
Contiene módulo de entrada analógica (EF007137) No
Contiene módulo de salida analógica (EF007136) No
Contiene módulo de entrada digital (EF007142) No
Contiene módulo de salida digital (EF007141) No
Contiene módulo funcional (EF007146) No
Contiene módulo de tecnología (EF007159) No
Contiene módulo de comunicación (EF007149) No
Contiene unidad de almacenamiento (EF007156) No
Contiene módulo de simulación (EF007153) No
Contiene cable de conexión (EF007160) Sí
Contiene unidad de control (EF007139) No
Contiene monitor (EF007150) No
Contiene software de programación (EF007152) No
Contiene software de ingeniería (EF007144) No
Contiene software de visualización (EF007161) No
Contiene bibliotecas (EF007140) No
Contiene documentación (EF007143) Sí
Contiene otros componentes (EF007162) No
Software preinstalado (EF007484) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 19 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EASY-BOX-E4-UC-SWD1 Y7-199507 199507 PT_199509.pdf 390 Kbytes EASY-BOX-E4-UC-SWD1 Y7-199507 199507 PT_199509.pdf
