> EATON - MOELLER>Easy E4 Nanocontrôleurs>EASY-BOX-E4-UC-SWD1 199507 Y7-199507 ELECTRIC Nano Contrôleur facile E4 Pack de démarrage UC + Module ..
Produit précédent Produit suivant

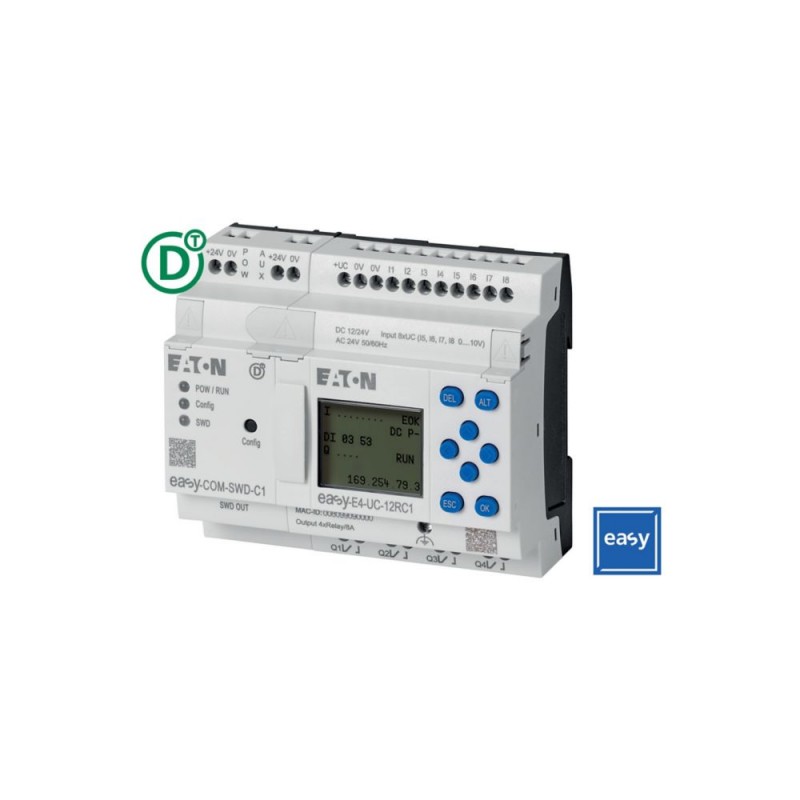

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Contrôleur facile E4 Pack de démarrage UC + Module .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EASY-BOX-E4-UC-SWD1 199507 Y7-199507 EATON ELECTRIC Nano Contrôleur facile E4 Pack de démarrage UC + Module ..

EASY-BOX-E4-UC-SWD1

199507

Y7-199507

EATON-MOELLER

Nano Contrôleur facile E4; Pack de démarrage UC + Module SWD

Eaton EASY Bundle consisting of EASY-E4-UC-12RC1 and EASY-COM-SWD-C1

Ensemble pour l’utilisation de l’easyE4 en tant que coordinateur SmartWire-DT, composé d’une unité de base UC avec écran (EASY-E4-UC-12RC1) et du module de communication SmartWire-DT (EASY-COM-SWD-C1).

Plus de détails


Commande industrielle API > Kit d'appareils

Easy E4 Nanocontrôleurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series EASY Starter kit
Catalog Number
199507
Model Code
EASY-BOX-E4-UC-SWD1
EAN
4015081980086
Product Length/Depth
200 mm
Product Height
135 mm
Product Width
255 mm
Product Weight
0.6 kg
Compliances
Eaton supports the product until its end of life
Certifications
IEC/EN 61000-6-3
EN 50178
IEC/EN 61000-6-2
EN 61010
IEC 60068-2-6
IEC 60068-2-30
IEC/EN 61131-2
IEC 60068-2-27
IEC/EN 61000-4-2
Catalog Notes
depending on ambient air temperature fluctuations of up to ± 5 s/day (± 0.5 h/year) are possible

Caractéristiques et fonctions

Fitted with:
Connection cable
Documentation
Power supply

Généralités

Degree of protection
IP20
Insulation resistance
According to EN 50178
Mounting method
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Overvoltage category
III
Pollution degree
2
Product category
Control relays easyE4
Type
Starter kit

Condtions ambiantes et mécaniques

Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Height of fall (IEC/EN 60068-2-32) - max
1 m
Mounting position
Horizontal
Vertical
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts

Conditions environnementales

Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Environmental conditions
Clearance in air and creepage distances according to EN 50178, UL 508, CSA C22.2, No. 142
Condensation: prevent with appropriate measures
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)

Compatibilité électromagnétiques

Air discharge
8 kV
Contact discharge
6 kV, Electrostatic discharge (ESD)
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)

Sections raccordables

Terminal capacity (flexible with ferrule)
0.2/2.5 mm²
Terminal capacity (flexible with ferrule AWG)
22 - 12
Terminal capacity (solid)
0.2/4 mm²
Terminal capacity (solid AWG)
22 - 12

Caractéristiques électriques

Rated operational voltage
12/24 V DC (-15 %/+ 20 % - power supply)
24 V AC (-15 %/+10 % - power supply)

Entrée/Sortie

Accuracy
± 2 s/day, Real-time clock to inputs (± 0.2 h⁄Year)

Vérification de la conception

10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 199507 Commande industrielle API (EC002581)
Caractéristique Valeur
Contient des unités fonctionnelles (EF007145) Non
Contient un appareil de base (EF007147) Non
Contient un châssis de modules (EF007138) Non
Contient une alimentation (EF007157) Oui
Contient un module d'entrée analogique (EF007137) Non
Contient un module de sortie analogique (EF007136) Non
Contient un module d'entrée numérique (EF007142) Non
Contient un module de sortie numérique (EF007141) Non
Contient un module fonctionnel (EF007146) Non
Contient un module technologique (EF007159) Non
Contient un module de communication (EF007149) Non
Contient une unité de mémoire (EF007156) Non
Contient un module de simulation (EF007153) Non
Contient un câble de connexion (EF007160) Oui
Contient une unité de commande (EF007139) Non
Contient un écran (EF007150) Non
Contient un logiciel de programmation (EF007152) Non
Contient un logiciel d'ingénierie (EF007144) Non
Contient un logiciel de visualisation (EF007161) Non
Contient des bibliothèques (EF007140) Non
Contient de la documentation (EF007143) Oui
Contient d'autres composants (EF007162) Non
Logiciel préinstallé (EF007484) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON EASY E4 EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
