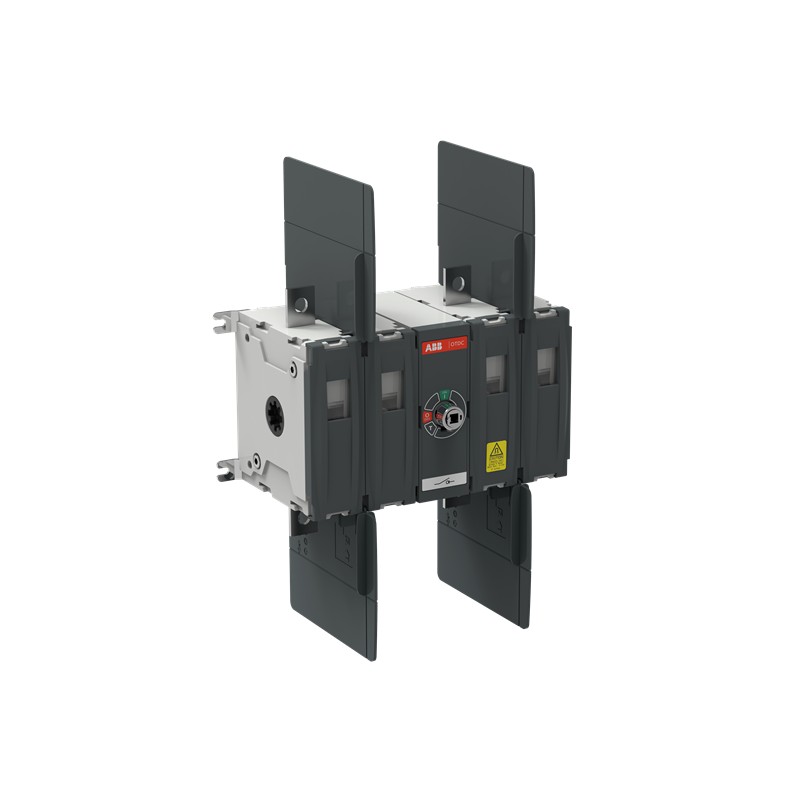

1SCA161939R1001 ABB Выключатель разъединителя CCOTDC250GV22 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

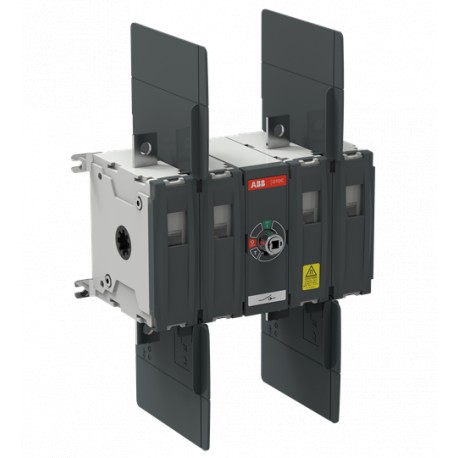

1SCA161939R1001 ABB Выключатель разъединителя CCOTDC250GV22

1SCA161939R1001

ABB

Выключатель разъединителя CCOTDC250GV22

OTDC250GV22 DC Выключатель-разъединитель

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $391.82
Цена за единицу: $391.82
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    OTDC250GV22
  • Идентификатор продукта:
    1SCA161939R1001
  • EAN:
    6417019920085
  • Описание каталога:
    OTDC250GV22 DC Выключатель-разъединитель
  • Длинное описание:
    Полностью оптимизированный четырехполюсный выключатель-разъединитель постоянного тока для работы 2 цепей с одним выключателем. Новая конструкция предлагает как уменьшение размера, так и повышение эффективности и производительности, чтобы помочь производителям адаптироваться к быстрому внедрению в отрасли решений постоянного тока 1500 В.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85353010
  • Страна происхождения:
    Финляндия (FI)

Популярные загрузки

Размеры

  • Размер рамы продукта:
    С2.0
  • Чистая ширина продукта:
    224миллиметр
    8.8 дюйма
  • Чистая высота продукта:
    165миллиметр
    6.5 дюйма
  • Чистая глубина продукта / Длина:
    120миллиметр
    4.7 дюймы
  • Чистый вес продукта:
    3кг
    6,5 фунта

технический

  • Конфигурация подключения:
    Двухконтурные 4a, 4c
  • Номинальный рабочий ток DC-21B (Iми):
    (1500 В) 250 А
  • Номинальный рабочий ток DC-PV1:
    (1500 В) 200 А
  • Номинальный рабочий ток DC-PV2:
    (1500 В) 100 А
  • Обычный тепловой ток свободного воздуха (IЙ):
    q = 40 °C 250 A
  • Обычный тепловой ток (Iтем):
    Полностью закрытый 250 A
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    12 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    1500 В
  • Оценка оперативного напряжения:
    1500 В
  • Номинальная мощность короткого замыкания (Iсм):
    (1500 В постоянного тока) 10 кА
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    (1500 В постоянного тока) 10 кА
    за 1 с 10 кА
  • Тип защиты:
    Автоматический выключатель
  • потери мощности:
    при номинальных рабочих условиях на полюс 7,7 ... 8,4 Вт
  • Степень загрязнения:
    2
  • Тип ручки:
    Ручка и вал не входят в комплект поставки
  • Положительный рабочий момент открытия (прямое действие открытия):
    6 ... 9 Н·м
  • Диаметр шафта:
    6 мм
    0,24 дюйма
  • Переключатели Рабочий механизм (
    Механизм между полюсами
    22 (Между полюсами)
  • Расположение линейных терминалов:
    Верхний вхо - Нижний выход
    Нижний вх - Верхний выход
  • Режим работы:
    Фронтальный
  • Стандарты:
    МЭК 60947-1, -3
  • Специальные функции:
    Нет
  • Тип монтажа:
    Монтаж основания
  • Количество цепей:
    2
  • Количество поляков:
    4
  • Степень защиты:
    Входная IP20
  • Тип терминала:
    Луговые терминалы
  • Ширина терминала:
    19,5 мм
    0.77 дюймы
  • Затягивание крутящего момента:
    Кабельный наконечник 15 ... 22 Н·м
  • Механическая долговечность:
    Цикл 10000
  • Использование:
    Фотоэлектрический
  • Категория использования:
    Переключение резистивных нагрузок, в том числе умеренных перегрузок - эпизодическое срабатывание (DC-21B)
    Переключение одиночных фотоэлектрических струн без обратных и избыточных токи (DC-PV1)
    Переключение нескольких PV-струн с обратным и избыточным током (DC-PV2)

экологический

  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    220 мм
    8.7 дюйма
  • Пакет Уровень 1 Глубина / Длина:
    260 мм
    10.2 дюйма
  • Пакет Уровень 1 Высота:
    155 мм
    6.1 дюйма
  • Пакет Уровень 1 Валовой вес:
    3,3 кг
    7,3 фунта
  • Пакет Уровень 1 EAN:
    6417019920085

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 5:
    EC000216 - Разъединитель выключателя
  • ИДВТ 6:
    EC000216 - Разъединитель выключателя
  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
