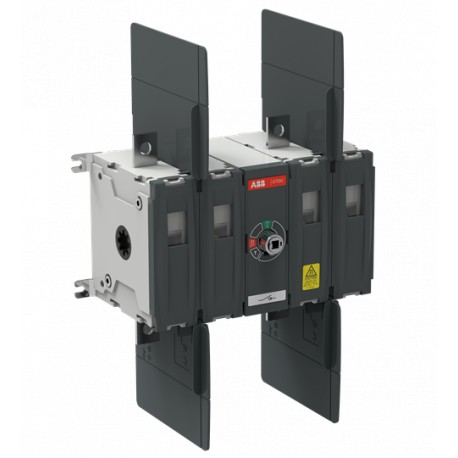

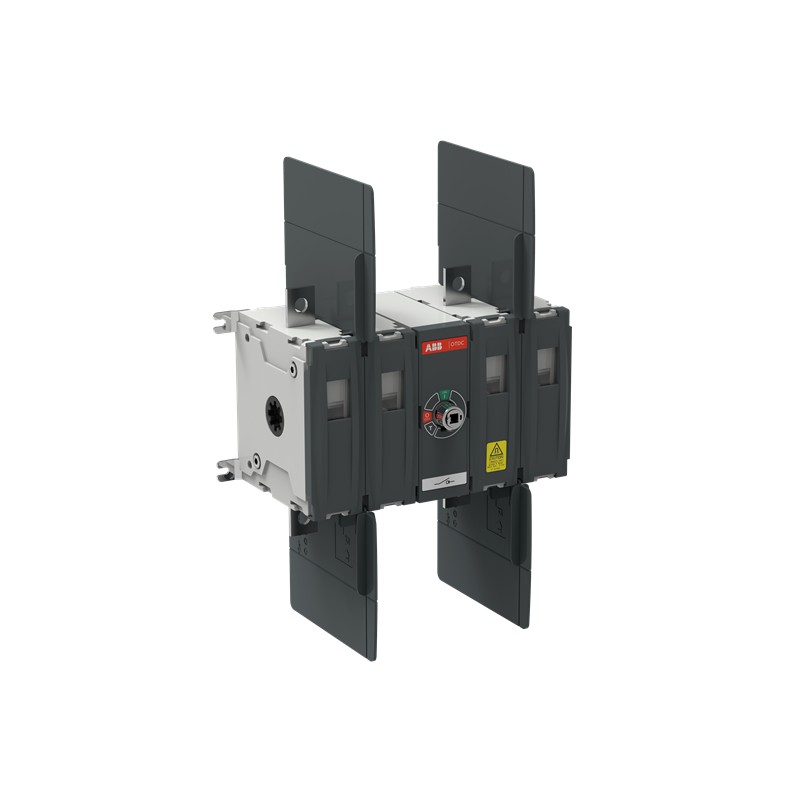

1SCA161939R1001 ABB Interruttore sezionatore CCOTDC250GV22 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA161939R1001 ABB Interruttore sezionatore CCOTDC250GV22

1SCA161939R1001

ABB

Interruttore sezionatore CCOTDC250GV22

OTDC250GV22 DC Switch-Sezionatore

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $391.82
Prezzo unitario: $391.82
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Tipo di prodotto esteso:
    OTDC250GV22
  • ID prodotto:
    1SCA161939R1001
  • Ean:
    6417019920085
  • Descrizione catalogo:
    OTDC250GV22 DC Switch-Sezionatore
  • Descrizione lunga:
    Un sezionatore DC a quattro poli completamente ottimizzato per azionare 2 circuiti con un singolo interruttore. Il nuovo design offre sia una riduzione delle dimensioni che un aumento dell'efficienza e delle prestazioni per aiutare i produttori ad adattarsi alla rapida adozione da parte del settore di soluzioni a 1500 V CC.

ordinando

  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85353010
  • Paese d'origine:
    Finlandia (FI)

Download più popolari

dimensioni

  • Dimensioni del telaio del prodotto:
    S2,0
  • Larghezza netta del prodotto:
    224millimetro
    8.8 pollici
  • Altezza netta del prodotto:
    165millimetro
    6,5 pollici
  • Profondità prodotto/Lunghezza rete:
    120millimetro
    4,7 pollici
  • Peso netto del prodotto:
    3Kg
    6,5 libbre

tecnico

  • Impostazioni di connessione:
    Doppio circuito 4a, 4c
  • Corrente di funzionamento nominale DC-21B (Iecstasy):
    (1500 V) 250 A
  • Corrente nominale di funzionamento DC-PV1:
    (1500 V) 200 A
  • Corrente nominale di esercizio DC-PV2:
    (1500 V) 100 A
  • Corrente termica esterna convenzionale (Iesimo):
    q = 40 °C 250 A
  • Corrente termica convenzionale (ILe):
    Completamente chiuso 250 A
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    12 kV
  • Tensione di isolamento nominale (Uio):
    1500 V
  • Tensione operativa nominale:
    1500 V
  • Capacità nominale di produzione in cortocircuito (Icentimetro):
    (1500 V DC) 10 kA
  • Temperatura a bassa tensione a bassa resistenza a bassa resistenza (ICw):
    (1500 V DC) 10 kA
    per 1 s 10 kA
  • Tipo di protezione:
    salvavita
  • Perdita di potenza:
    in condizioni operative nominali per polo 7,7 ... 8,4 W
  • Grado di contaminazione:
    2
  • Tipo di maniglia:
    Maniglia e albero non inclusi
  • Coppia di trading di apertura positiva (azione di apertura diretta):
    6 ... 9 N·m
  • Diametro albero:
    6 mm
    0,24 pollici
  • Meccanismo di funzionamento degli interruttori (
    Meccanismo tra i poli
    22 (Tra i poli)
  • Posizione dei terminali di linea:
    Su dentro - Giù fuori
    Bottom In - Top Out
  • Modalità operativa:
    Azionamento frontale
  • standard:
    IEC 60947-1, -3
  • Funzioni speciali:
    No
  • Tipo di montaggio:
    Montaggio della base
  • Numero di circuiti:
    2
  • Numero di poli:
    4
  • Grado di protezione:
    ANTERIORE IP20
  • Tipo terminale:
    Maniglia terminali
  • Larghezza terminale:
    19,5 mm
    0,77 pollici
  • stringere:
    Cavo Lug 15 ... 22 N·m
  • Durata meccanica:
    Ciclo 10000
  • Utilizzo:
    Fotovoltaico
  • Categoria d'uso:
    Commutazione di carichi resistivi, inclusi sovraccarichi moderati - azionamento occasionale (DC-21B)
    Commutazione di singole catene fotovoltaiche senza inversione e sovracorrente (DC-PV1)
    Commutazione di diverse catene fotovoltaiche con correnti inverse e sovracorrenti (DC-PV2)

ambientale

  • Stato Rohs:
    A seguito della direttiva UE 2011/65/UE

Certificati e dichiarazioni (numero di documento)

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    scatola 1 pezzo
  • Larghezza livello pacchetto 1:
    220 mm
    8,7 pollici
  • Profondità/lunghezza livello pacchetto 1:
    260 mm
    10.2 pollici
  • Altezza livello pacchetto 1:
    155 mm
    6.1 pollici
  • Livello di peso lordo 1 della confezione:
    3,3 kg
    7,3 libbre
  • Pacchetto EAN di livello 1:
    6417019920085

Classificazioni

  • Codice di classificazione degli oggetti:
    D
  • ETIM 5:
    EC000216 - Sezionatore
  • ETIM 6:
    EC000216 - Sezionatore
  • ETIM 7:
    EC000216 - Sezionatore
  • ETIM 8:
    EC000216 - Sezionatore
  • Categoria WEEE:
    5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
