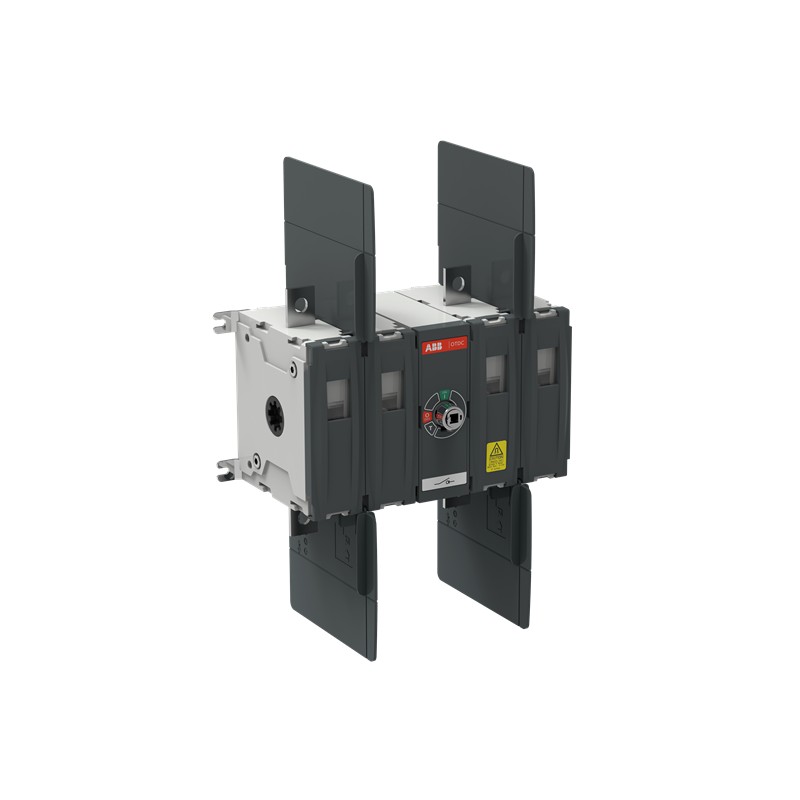

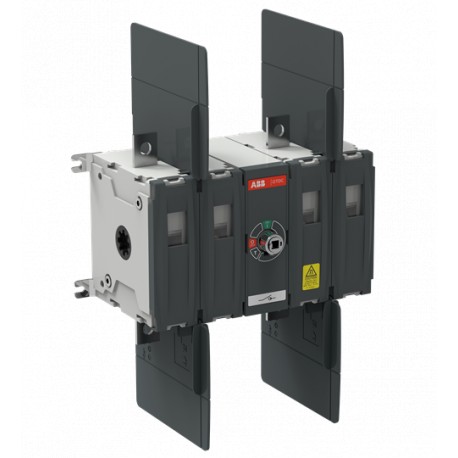

1SCA161939R1001 ABB Interrupteur sectionneur CCOTDC250GV22 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA161939R1001 ABB Interrupteur sectionneur CCOTDC250GV22

1SCA161939R1001

ABB

Interrupteur sectionneur CCOTDC250GV22

OTDC250GV22 Commutateur-sectionneur DC

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $391.82
Prix unitaire: $391.82
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


  • Type de produit étendu :
    OTDC250GV22
  • ID produit:
    1SCA161939R1001
  • Ean:
    6417019920085
  • Description du catalogue:
    OTDC250GV22 Commutateur-sectionneur DC
  • Longue description:
    Un interrupteur-sectionneur CC à quatre pôles entièrement optimisé pour faire fonctionner 2 circuits avec un seul commutateur. La nouvelle conception offre à la fois une réduction de la taille et une augmentation de l’efficacité et des performances pour aider les fabricants à s’adapter à l’adoption rapide par l’industrie des solutions 1500V DC.

classement

  • Quantité minimale de commande :
    1 pièce
  • Numéro de tarif douanier:
    85353010
  • Pays d’origine:
    Finlande (FI)

Téléchargements populaires

taille

  • Taille du cadre du produit:
    S2.0
  • Largeur nette du produit :
    224mm
    8,8 po
  • Hauteur nette du produit :
    165mm
    6,5 po
  • Profondeur nette du produit / Longueur:
    120mm
    4,7 pouces
  • Poids net du produit :
    3Kg
    6,4 Mo

technique

  • Configuration de la connexion :
    Double circuit 4a, 4c
  • Courant opérationnel nominal DC-21B (Ie):
    (1500 V) 250 A
  • Courant opérationnel nominal DC-PV1:
    (1500 V) 200 A
  • Courant opérationnel nominal DC-PV2:
    (1500 V) 100 A
  • Courant thermique à air libre conventionnel (Iième):
    q = 40 °C 250 A
  • Courant thermique conventionnel (Ile):
    Entièrement fermé 250 A
  • Puissance de résister à l’impulsion nominale (Ulutin):
    12 kV
  • Tension d’isolation nominale (UJe):
    1500 V
  • Tension opérationnelle nominale :
    1500 V
  • Capacité nominale de fabrication de courts-circuits (ICm):
    (1500 V CC) 10 kA
  • Courant nominal de courte durée de résistance basse tension (ICw):
    (1500 V CC) 10 kA
    pour 1 s 10 kA
  • Type de protection:
    Disjoncteur
  • Perte de puissance :
    aux conditions de fonctionnement nominales par pôle 7,7 ... 8,4 W
  • Degré de pollution:
    2
  • Type de poignée:
    Poignée et arbre non inclus
  • Couple de fonctionnement d’ouverture positive (action d’ouverture directe):
    6 ... 9 N·m
  • Diamètre de l’arbre :
    6 mm
    0,24 dans
  • Mécanisme de fonctionnement des commutateurs (
    Mécanisme entre les pôles
    22 (Entre les Polonais)
  • Position des terminaux de ligne:
    Top In - Bottom Out
    Bottom In - Top Out
  • Mode de fonctionnement:
    Commandé à l’avant
  • Normes:
    CEI 60947-1, -3
  • Fonctions spéciales:
    Non
  • Type de montage:
    Montage de base
  • Nombre de circuits:
    2
  • Nombre de Polonais:
    4
  • Degré de protection :
    IP20 avant
  • Type terminal:
    Terminaux à cornes
  • Largeur du terminal:
    19,5 mm
    0,77 po
  • Couple serrage :
    Câble Lug 15 ... 22 N·m
  • Durabilité mécanique :
    Cycle 10000
  • Utilisation:
    Photovoltaïque
  • Catégorie d’utilisation :
    Commutation de charges résistives, y compris des surcharges modérées - actionnement occasionnel (DC-21B)
    Commutation de chaîne(s) PV unique(s) sans inversion ni surintensités (DC-PV1)
    Commutation de plusieurs chaînes PV avec inversion et surintensités (DC-PV2)

environnemental

  • Statut RoHS:
    Suite à la directive européenne 2011/65/UE

Certificats et déclarations (numéro de document)

Informations sur les conteneurs

  • Paquet niveau 1 Unités:
    boîte 1 pièce
  • Largeur du paquet niveau 1 :
    220 mm
    8,7 po
  • Package Niveau 1 Profondeur / Longueur:
    260 mm
    10,2 po
  • Package Niveau 1 Hauteur:
    155 mm
    6,1 po
  • Forfait Niveau 1 Poids brut:
    3,3 kg
    7,3 lb
  • Forfait Niveau 1 EAN:
    6417019920085

Classifications

  • Code de classification des objets :
    Q
  • ETIM 5:
    EC000216 - Sectionneur de commutateur
  • ETIM 6:
    EC000216 - Sectionneur de commutateur
  • ETIM 7:
    EC000216 - Sectionneur de commutateur
  • ETIM 8:
    EC000216 - Sectionneur de commutateur
  • Catégorie WEEE:
    5. Petit équipement (pas de dimension externe supérieure à 50 cm)

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
