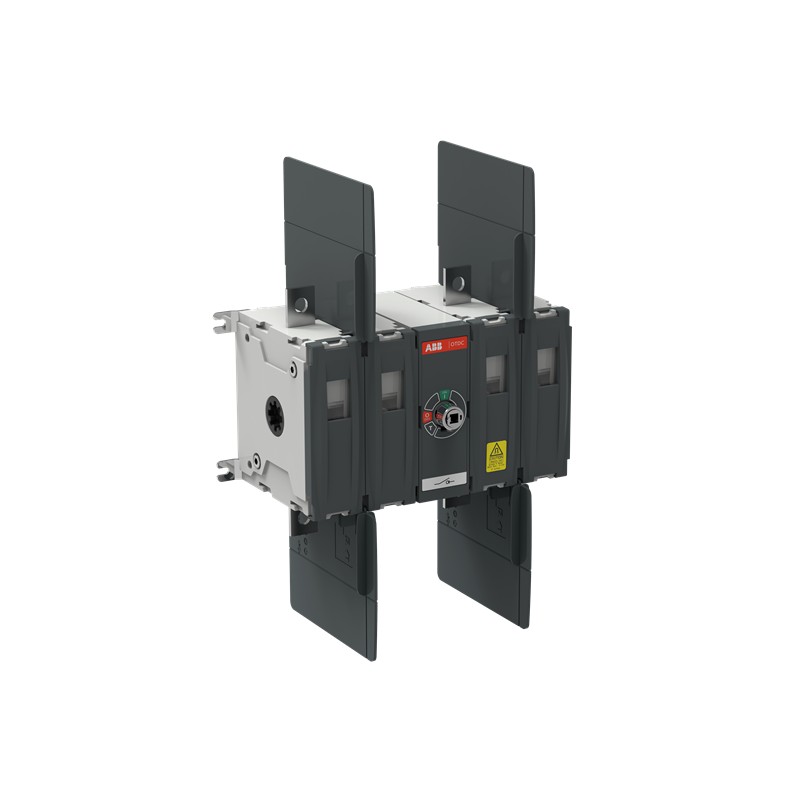

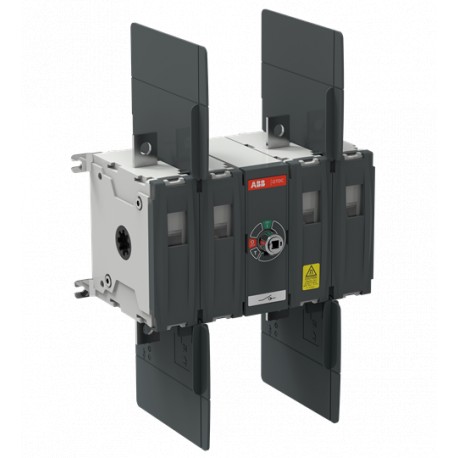

1SCA161939R1001 ABB Trennschalter CCOTDC250GV22 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA161939R1001 ABB Trennschalter CCOTDC250GV22

1SCA161939R1001

ABB

Trennschalter CCOTDC250GV22

OTDC250GV22 DC Lasttrennschalter

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $391.82
Stückpreis: $391.82
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • Erweiterter Produkttyp:
    OTDC250GV22
  • Produkt-ID:
    1SCA161939R1001
  • Ean:
    6417019920085
  • Katalogbeschreibung:
    OTDC250GV22 DC Lasttrennschalter
  • Lange Beschreibung:
    Ein vollständig optimierter vierpoliger DC-Lasttrennschalter für den Betrieb von 2 Stromkreisen mit einem Schalter. Das neue Design bietet sowohl eine Größenreduzierung als auch eine Steigerung der Effizienz und Leistung, um Herstellern zu helfen, sich an die schnelle Einführung von 1500-V-DC-Lösungen in der Branche anzupassen.

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85353010
  • Herkunftsland:
    Finnland (FI)

Beliebte Downloads

Dimensionen

  • Produktrahmengröße:
    S2,0
  • Produktnetzbreite:
    224Mm
    8,8 Zoll
  • Produkt-Nettohöhe:
    165Mm
    6,5 Zoll
  • Produktnetztiefe / Länge:
    120Mm
    4,7 Zoll
  • Produkt-Nettogewicht:
    3Kg
    6,5 lb

Technische

  • Verbindungskonfiguration:
    Doppelschaltung 4a, 4c
  • Nennbetriebsstrom DC-21B (IE):
    (1500 V) 250 A
  • Nennbetriebsstrom DC-PV1:
    (1500 V) 200 A
  • Nennbetriebsstrom DC-PV2:
    (1500 V) 100 A
  • Konventioneller Freiluft-Thermalstrom (ITh):
    q = 40 °C 250 A
  • Konventioneller thermischer Strom (Idas):
    Vollständig geschlossen 250 A
  • Bewertete Impuls-Widerstand Spannung (UImp):
    12 kV
  • Nennisolationsspannung (UIch):
    1500 V
  • Nennbetriebsspannung:
    1500 V
  • Nenn-Kurzschlusskapazität (ICm):
    (1500 V DC) 10 kA
  • Nenndauer kurzzeitig Standstrom Niederspannung (ICw):
    (1500 V DC) 10 kA
    für 1 s 10 kA
  • Schutzart:
    Sicherungsautomat
  • Stromverlust:
    bei Nennbetriebsbedingungen pro Pole 7,7 ... 8,4 W
  • Verschmutzungsgrad:
    2
  • Grifftyp:
    Griff und Schaft nicht im Lieferumfang enthalten
  • Positives Öffnungsmoment (direkte Öffnungsaktion):
    6 ... 9 N·m
  • Wellendurchmesser:
    6 mm
    0,24 in
  • Schalter-Betätigungsmechanismus (
    Mechanismus zwischen den Polen
    22 (Zwischen den Polen)
  • Position der Linienklemmen:
    Top In - Bottom Out
    Bottom In - Top Out
  • Betriebsart:
    Frontbetätigt
  • Standards:
    IEC 60947-1, -3
  • Spezielle Funktionen:
    Nein
  • Montagetyp:
    Sockelmontage
  • Anzahl der Schaltungen:
    2
  • Anzahl der Polen:
    4
  • Schutzgrad:
    Front IP20
  • Klemmentyp:
    Bandanstöße
  • Klemmenbreite:
    19,5 mm
    0,77 Zoll
  • Anzugsmoment:
    Kabelschuh 15 ... 22 N·m
  • Mechanische Haltbarkeit:
    10000 Zyklus
  • Ausnutzung:
    Photovoltaisch
  • Nutzungskategorie:
    Schalten von ohmächtigen Lasten, einschließlich moderater Überlastungen - gelegentliche Betätigung (DC-21B)
    Schalten einzelner PV-Strings ohne Rück- und Überstrom (DC-PV1)
    Schalten mehrerer PV-Stränge mit Rück- und Überstrom (DC-PV2)

Umwelt

  • RoHS-Status:
    Nach EU-Richtlinie 2011/65/EU

Zertifikate und Deklarationen (Dokumentnummer)

Containerinformationen

  • Paket-Level-1-Einheiten:
    Box 1 Stück
  • Paketebene 1 Breite:
    220 mm
    8,7 Zoll
  • Paketebene 1 Tiefe / Länge:
    260 mm
    10,2 Zoll
  • Paketebene 1 Höhe:
    155 mm
    6,1 Zoll
  • PaketStufe 1 Bruttogewicht:
    3,3 kg
    7,3 lb
  • Paket Ebene 1 EAN:
    6417019920085

Klassifizierungen

  • Objektklassifizierungscode:
    Q
  • ETIM 5:
    EC000216 - Lasttrennschalter
  • ETIM 6:
    EC000216 - Lasttrennschalter
  • ETIM 7:
    EC000216 - Lasttrennschalter
  • ETIM 8:
    EC000216 - Lasttrennschalter
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
