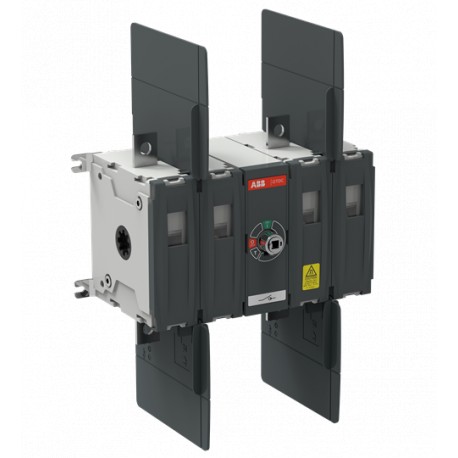

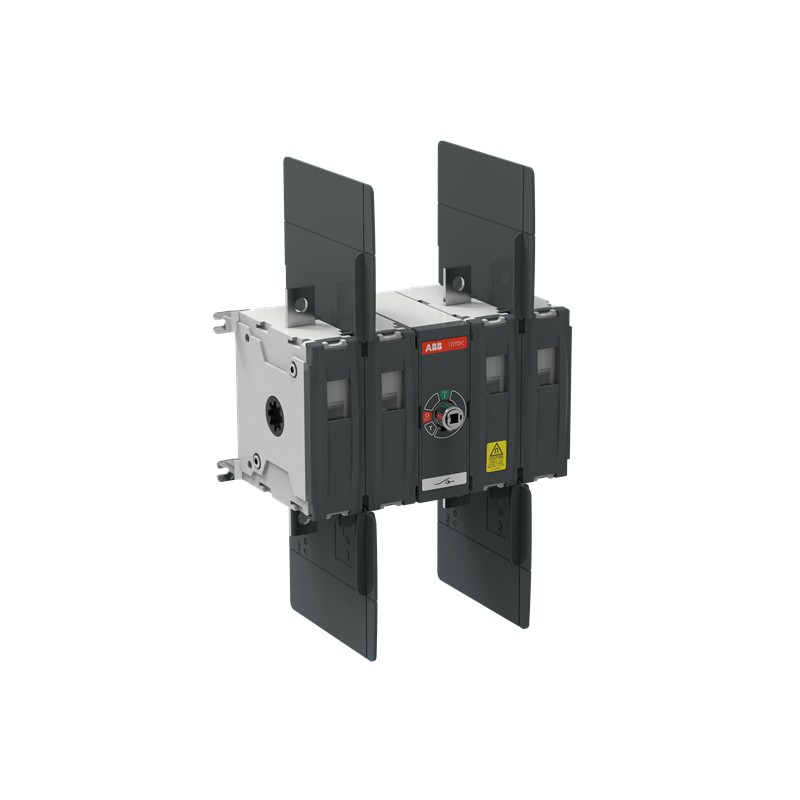

1SCA161939R1001 ABB Interruptor de desconectador CCOTDC250GV22 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA161939R1001 ABB Interruptor de desconectador CCOTDC250GV22

1SCA161939R1001

ABB

Interruptor de desconectador CCOTDC250GV22

Desconectador de interruptores OTDC250GV22 DC

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $391.82
Preço unitário: $391.82
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


  • Tipo de produto estendido:
    OTDC250GV22
  • ID do produto:
    1SCA161939R1001
  • Ean:
    6417019920085
  • Descrição do catálogo:
    Desconectador de interruptores OTDC250GV22 DC
  • Descrição longa:
    Um desconectador de interruptors DC de quatro polos totalmente otimizado para operar 2 circuitos com um único switch. O novo design oferece uma redução de tamanho e um aumento de eficiência e desempenho para ajudar os fabricantes a se adaptarem à rápida adoção do setor de soluções DC de 1500V.

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85353010
  • País de origem:
    Finlândia (FI)

Downloads populares

Dimensões

  • Tamanho do quadro do produto:
    S2.0
  • Largura líquida do produto:
    224milímetro
    8,8 em
  • Altura líquida do produto:
    165milímetro
    6.5 em
  • Profundidade do produto/comprimento da rede:
    120milímetro
    4,7 polegadas
  • Peso líquido do produto:
    3Kg
    6,5 lbs

técnico

  • Configurações de conexão:
    Circuito duplo 4a, 4c
  • Corrente nominal de operação DC-21B (Iecstasy):
    (1500 V) 250 A
  • Corrente nominal de operação DC-PV1:
    (1500 V) 200 A
  • Corrente nominal de operação DC-PV2:
    (1500 V) 100 A
  • Corrente térmica ao ar livre convencional (Iésimo):
    q = 40 °C 250 A
  • Corrente térmica convencional (Io):
    Totalmente fechado 250 A
  • Tensão nominal de suporte a impulso (Uduende):
    12 kV
  • Tensão de isolamento nominal (Ueu):
    1500 V
  • Tensão operacional nominal:
    1500 V
  • Capacidade nominal de fabricação de curto-circuito (Icentímetro):
    (1500 V DC) 10 kA
  • Baixa tensão de baixa resistência de baixo prazo (ICw):
    (1500 V DC) 10 kA
    para 1 s 10 kA
  • Tipo de proteção:
    disjuntor
  • Perda de energia:
    em condições de operação nominal por polo 7.7 ... 8.4 W
  • Grau de contaminação:
    2
  • Tipo de alça:
    Alça e eixo não incluídos
  • Par de negociação de abertura positivo (ação de abertura direta):
    6 ... 9 N·m
  • Diâmetro do eixo:
    6mm
    0,24 polegadas
  • Mecanismo de operação dos interruptores (
    Mecanismo entre os polos
    22 (Entre os polos)
  • Posição dos terminais de linha:
    Up Inside - Down Out
    Bottom In - Top Out
  • Modo de operação:
    Operado em frente
  • Padrões:
    IEC 60947-1, -3
  • Funções especiais:
    Não
  • Tipo de montagem:
    Montando a base
  • Número de circuitos:
    2
  • Número de postes:
    4
  • Grau de Proteção:
    FRONT IP20
  • Tipo de terminal:
    Alça de terminais
  • Largura do terminal:
    19,5 mm
    0,77 polegadas
  • apertar:
    Cabo Lug 15 ... 22 N·m
  • Durabilidade mecânica:
    Ciclo 10000
  • Utilização:
    Fotovoltaico
  • Categoria de uso:
    Comutação de cargas resistivas, incluindo sobrecargas moderadas - unidade ocasional (DC-21B)
    Comutação de cadeia PV individual invertida e sobrecorrente (DC-PV1)
    Comutação de várias cadeias fotovoltaicas com correntes inversas e sobrecorrentes (DC-PV2)

ambiental

  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE

Certificados e declarações (número do documento)

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    caixa 1 peça
  • Largura do nível do pacote 1:
    220 mm
    8,7 em
  • Profundidade / Comprimento do nível do pacote 1:
    260 mm
    10.2 em
  • Altura do nível do pacote 1:
    155 mm
    6.1 em
  • Nível de peso bruto 1 do pacote:
    3,3 kg
    7,3 lbs
  • Pacote EAN nível 1:
    6417019920085

Classificações

  • Código de classificação de objetos:
    Q
  • ETIM 5:
    EC000216 - Desconectador de interruptores
  • ETIM 6:
    EC000216 - Desconectador de interruptores
  • ETIM 7:
    EC000216 - Desconectador de interruptores
  • ETIM 8:
    EC000216 - Desconectador de interruptores
  • Categoria WEEE:
    5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
