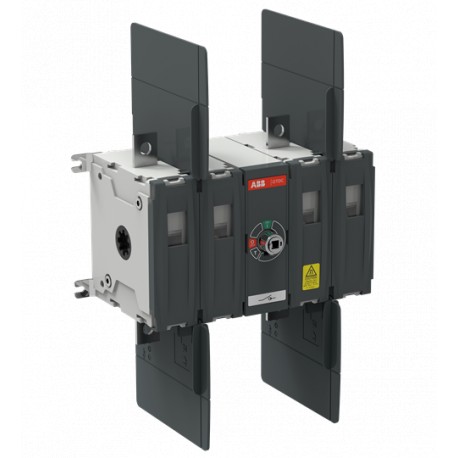

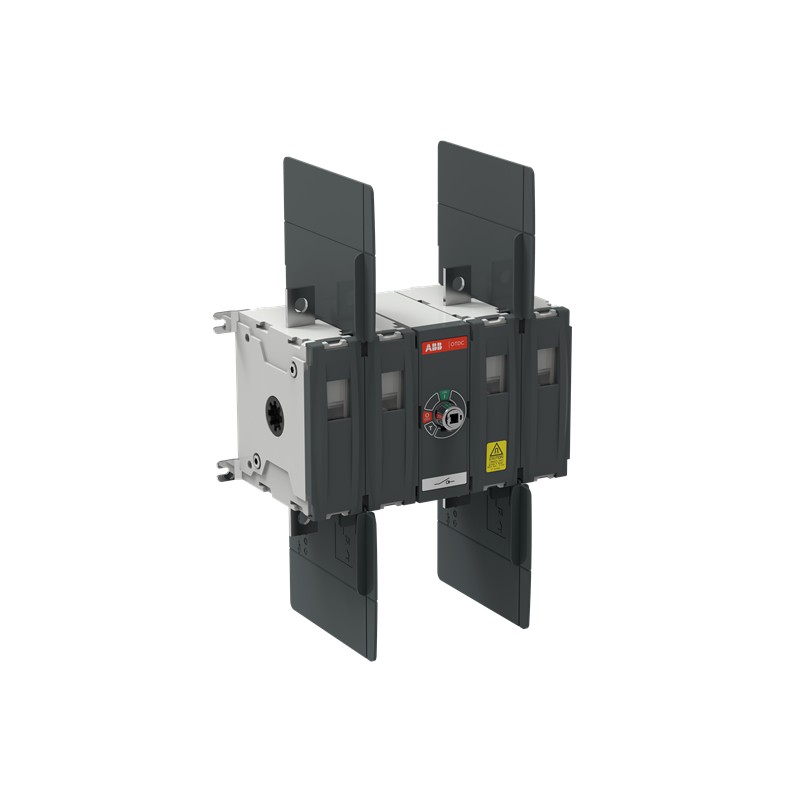

1SCA161939R1001 ABB Interruptor Seccionador CCOTDC250GV22
1SCA161939R1001
ABB
Interruptor Seccionador CCOTDC250GV22
OTDC250GV22 DC Interruptor-seccionador
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲- Tipo de producto extendido:
- OTDC250GV22
- ID de producto:
- 1SCA161939R1001
- Ean:
- 6417019920085
- Descripción del catálogo:
- OTDC250GV22 DC Interruptor-seccionador
- Descripción larga:
- Un interruptor-seccionador de CC de cuatro polos totalmente optimizado para operar 2 circuitos con un solo interruptor. El nuevo diseño ofrece tanto una reducción de tamaño como un aumento en la eficiencia y el rendimiento para ayudar a los fabricantes a adaptarse a la rápida adopción de soluciones de 1500V DC de la industria.
ordenamiento
- Cantidad mínima de pedido:
- 1 pieza
- Número de arancel aduanero:
- 85353010
- País de origen:
- Finlandia (FI)
Descargas populares
- Hoja de datos, Información técnica:
- 1SCC301022C0201
- Instrucciones y manuales:
- 1SCC301106M0201
- Dibujos mecánicos:
- OTDC100-250_G_22_STP
1SCC307815F0201
Dimensiones
- Tamaño del marco del producto:
- S2.0
- Ancho neto del producto:
- 224milímetro
8,8 en
- Altura neta del producto:
- 165milímetro
6,5 en
- Profundidad / Longitud de la red del producto:
- 120milímetro
4,7 pulgadas
- Peso neto del producto:
- 3kg
6,5 libras
técnico
- Configuración de la conexión:
- Doble circuito 4a, 4c
- Corriente operacional nominal DC-21B (IE):
- (1500 V) 250 A
- Corriente operativa nominal DC-PV1:
- (1500 V) 200 A
- Corriente operativa nominal DC-PV2:
- (1500 V) 100 A
- Corriente térmica convencional de aire libre (Iésimo):
- q = 40 °C 250 A
- Corriente térmica convencional (Iel):
- Totalmente cerrado 250 A
- Tensión de soporte de impulso nominal (Uduende):
- 12 kV
- Tensión de aislamiento nominal (UYo):
- 1500 V
- Tensión operativa nominal:
- 1500 V
- Capacidad nominal de fabricación de cortocircuitos (Icm):
- (1500 V CC) 10 kA
- Temperatura nominal de baja resistencia a corto plazo de baja tensión (ICw):
- (1500 V CC) 10 kA
para 1 s 10 kA
- Tipo de protección:
- Disyuntor
- Pérdida de energía:
- en condiciones nominales de funcionamiento por polo 7.7 ... 8,4 W
- Grado de contaminación:
- 2
- Tipo de mango:
- Mango y eje no incluidos
- Par de operación de apertura positiva (acción de apertura directa):
- 6 ... 9 N·m
- Diámetro del eje:
- 6 mm
0,24 pulgadas
- Mecanismo de funcionamiento de los interruptores (
- Mecanismo entre los polos
22 (Entre los polos)
- Posición de los terminales de línea:
- Arriba Adentro - Abajo Afuera
Bottom In - Top Out
- Modo de funcionamiento:
- Operado frontalmente
- normas:
- Norma IEC 60947-1, -3
- Funciones especiales:
- No
- Tipo de montaje:
- Montaje de la base
- Número de circuitos:
- 2
- Número de polos:
- 4
- Grado de Protección:
- IP20 frontal
- Tipo de terminal:
- Terminales de asa
- Ancho del terminal:
- 19,5 mm
0,77 pulgadas
- Apriete:
- Cable Lug 15 ... 22 N·m
- Durabilidad mecánica:
- Ciclo 10000
- Utilización:
- Fotovoltaico
- Categoría de utilización:
- Conmutación de cargas resistivas, incluidas sobrecargas moderadas - accionamiento ocasional (DC-21B)
Conmutación de cadena(s) PV individual(es) sin reversa y sobrecorrientes (DC-PV1)
Conmutación de varias cadenas fotovoltaicas con corrientes inversas y sobrecorrientes (DC-PV2)
medioambiental
- Estado rohs:
- Siguiendo la Directiva 2011/65/UE de la UE
Certificados y declaraciones (número de documento)
- Declaración de conformidad - CE:
- 1SCC301242D2701
- Instrucciones y manuales:
- 1SCC301106M0201
- Información de RoHS:
- 1SCC301242D2701
Información sobre contenedores
- Unidades de nivel de paquete 1:
- caja 1 pieza
- Ancho del nivel de paquete 1:
- 220 mm
8,7 en
- Nivel de paquete 1 Profundidad / Longitud:
- 260 milímetros
10,2 en
- Nivel de paquete 1 Altura:
- 155 mm
6,1 en
- Peso bruto de nivel 1 del paquete:
- 3,3 kg
7,3 libras
- Paquete Nivel 1 EAN:
- 6417019920085
Clasificaciones
- Código de clasificación de objetos:
- q
- ETIM 5:
- EC000216 - Seccionador de interruptor
- ETIM 6:
- EC000216 - Seccionador de interruptor
- ETIM 7:
- EC000216 - Seccionador de interruptor
- ETIM 8:
- EC000216 - Seccionador de interruptor
- Categoría RAEE:
- 5. Equipo pequeño (sin dimensión externa más de 50 cm)
