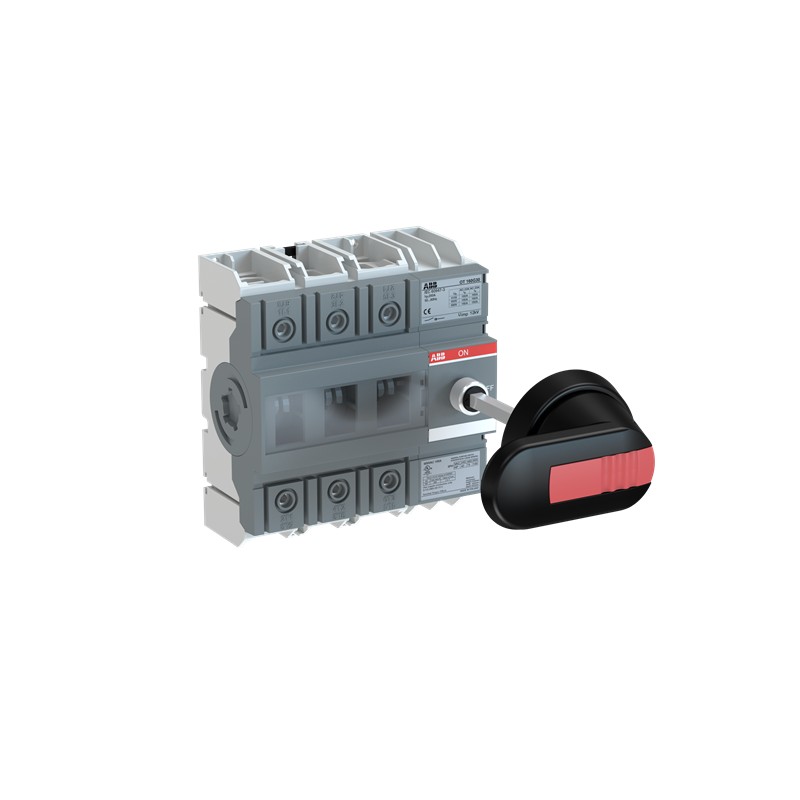

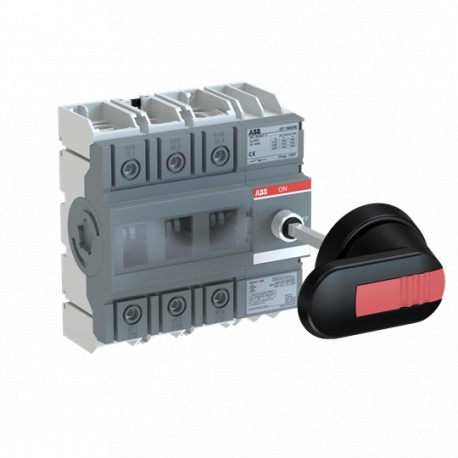

1SCA135138R1001 ABB Выключатель разъединителя OT160G30P
1SCA135138R1001
ABB
Выключатель разъединителя OT160G30P
3-полюсный переключатель-диконнектор с передним управлением, установленный на базе, с защищенными клеммами зажима и с черной ручкой IP65 и валом
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
ОТ160Г30П
Идентификатор продукта:
1SCA135138R1001
EAN:
6417019638393
Описание каталога:
OT160G30P ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
3-полюсный переключатель-диконнектор с передним управлением, установленный на базе, с защищенными клеммами зажима и с черной ручкой IP65 и валом
упорядочение
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)
Популярные загрузки
Лист данных, техническая информация:N n1SCC301018B0201
Инструкции и руководства:N n1SCC301089M0204
Размеры
Чистая ширина продукта:
123 мм
Чистая высота продукта:
130 мм
Чистая глубина продукта / Длина:
73 мм
Чистый вес продукта:
0,9 кг
технический
Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 160 А
(500 В) 160 А
(690 В) 160 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 160 А
(500 В) 160 А
(690 В) 160 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 160 А
(500 В) 160 А
(690 В) 160 А
Номинальная рабочая мощность AC-23A (Pми):
(220 ... 240 В) 45 кВт
(400 ... 415 В) 75 кВт
(500 В) 90 кВт
(690 В) 132 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 160 A
Обычный тепловой ток (Iтем):
Полностью закрытый 160 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(690 В) 12 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 4 кА
Номинальный условный ток короткого замыкания (Inc):
(500 В) 30 килоампер RMS
(690 В) 24 килоампер RMS
потери мощности:
при номинальных рабочих условиях на полюс 6,5 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Тип ручки:
Ручка и вал в комплекте
Переключатели Рабочего механизма:
Механизм на конце переключателя
30 (правая сторона)
Расстояние между фазами:
Стандарт
Расположение линейных терминалов:
Верхний вхо - Нижний выход
Нижний вх - Верхний выход
Режим работы:
Передний и боковой управляемый
Стандарты:
МЭК 60947-3 / УЛ 98 / ККА С22.2 NO4
Специальные функции:
Нет
Тип монтажа:
Монтаж основания
Количество поляков:
3
Сечение кабеля:
Cu 10...70 мм²
Степень защиты:
Входная IP20
Тип терминала:
Винт терминалы
Затягивание крутящего момента:
согласно IEC 60947-1 6 Н·м
Механическая долговечность:
20000
Тип замка:
да
Технический UL/CSA
Максимальное операционное напряжение UL/CSA:
600 В
Рейтинг лошадиных сил UL/CSA:
(240 В переменного тока) Однофазный 20 л.с.
(440 ... 480 В переменного тока) Однофазный 30 л.с.
Ампере Рейтинг UL/CSA:
125 А
Ужесточение крутящего момента UL/CSA:
53 дюйма·фунт
экологический
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Сертификаты и декларации (номер документа)
Декларация соответствия - CE:N n1СЦ301210Д2701
Сертификат DNV GL:N n1СЦ301174Д0204
Инструкции и руководства:N n1SCC301089M0204
Сертификат UL:N nСертификат cULus OT160G
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
160 мм
6.3 дюйма
Пакет Уровень 1 Глубина / Длина:
244 мм
9.6 дюйма
Пакет Уровень 1 Высота:
96 мм
3.8 дюйма
Пакет Уровень 1 Валовой вес:
1 кг
2,3 фунта
Пакет Уровень 1 EAN:
6417019638393
Классификации
Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 160 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 160 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 160 A |
| Rated short-time withstand current lcw (EF007050) | 4 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 75 kW |
| Switching power at 400 V (EF009166) | 75 kW |
| Conditioned rated short-circuit current Iq (EF001444) | 50 kA |
| Number of poles (EF001391) | 3 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Colour control element (EF007167) | Black |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Degree of protection (IP), front side (EF003118) | IP20 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
