ABBInterruttori manuali1SCA135138R1001 ABB Interruttore sezionatore OT160G30P
ABB 1SCA135138R1001 1SCA135138R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

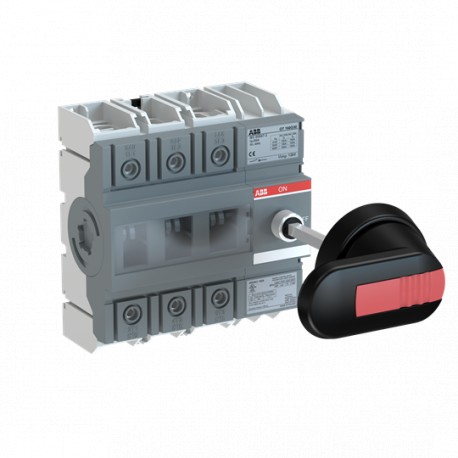

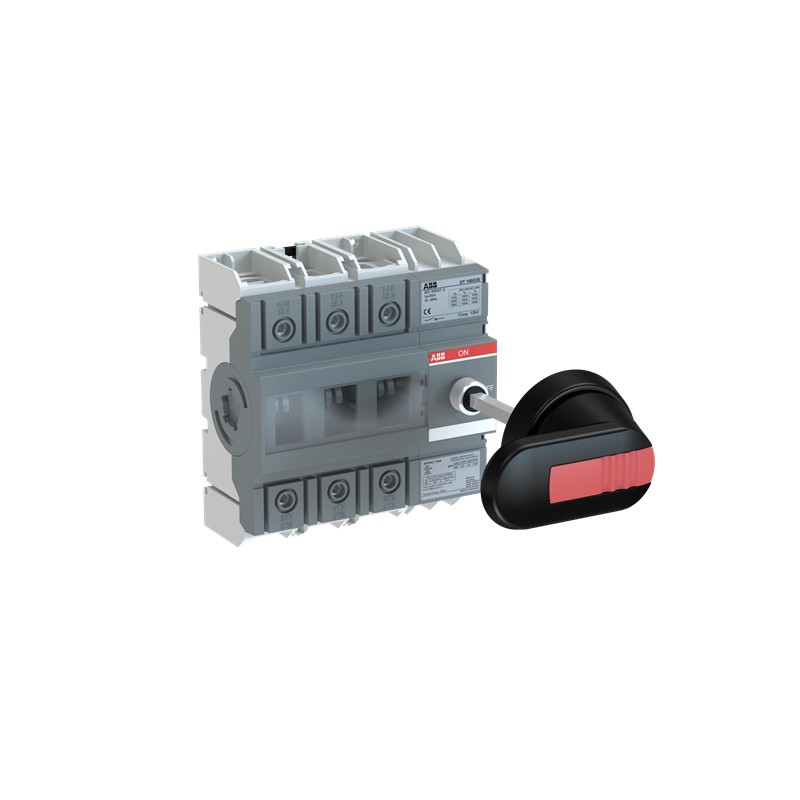

1SCA135138R1001 ABB Interruttore sezionatore OT160G30P

Riferimento: 1SCA135138R1001

Produttore: ABB

Descrizione:

Interruttore sezionatore OT160G30P
OT160G30P SWITCH-DISCONNECTOR

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 129,43 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301116M0201
Informazioni ambientali1SCC301267D0201
Dichiarazione prodotto ambientale - EPD1SCC301281D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPebec7e97-845d-441b-9250-e6728e5015c8 Finlandia (FI)
SCIP semplificatoc7431e4c-1ce3-4a41-bfc8-42c8cb0c2c4f Germania (DE)
5d9f01e1-4af0-40a5-b92c-d652265cbca9 Danimarca (DK)
29e8cfeb-a245-4bb4-bd66-8f7e0e144f43 Belgio (BE)
90b678b8-d028-4a44-a6b3-15dd93f66ebc Francia (FR)
13f12df1-c8ff-45f4-a4fc-649c41f50e76 Ungheria (HU)
91186333-212d-416b-8249-ad759634aa15 Spagna (ES)
b80f39b3-40af-43c1-bd5c-bff44e3ec7fb Belgio (BE)
4450dfb2-610e-4d29-82b6-9ed7dd66e48d Svezia (SE)
124d3b3a-1747-4235-be89-e05db4385a15 Grecia (GR)
06a2d126-9500-472a-b1fc-cf34202708a8 Bulgaria (BG)
0a3b9bd9-9f56-4de9-af92-ace336c57172 Portogallo (PT)
12139333-3514-41aa-850a-4c180364eea0 Estonia (EE)
32361d35-80af-423f-8a55-93c17697886f Ungheria (HU)
abe8a96a-b964-401f-b1bc-d8a61607dffc Polania (PL)
3bb46c68-d6e1-481e-8aed-220890547f9e Francia (FR)
6b73b9cf-9e0f-41f8-9080-f1f06030b2d3 Repubblica Ceca (CZ)
cafb220c-b693-41f1-a809-cfb812fda2bd Svezia (SE)
7a910659-8dcb-4c7a-8913-3a04563fb07c Polania (PL)
1948f409-e22d-463a-bb13-1069d1743509 Croazia (HR)
d4d56217-35a2-450c-9e60-7068abc0bf5f Germania (DE)
aa1c552b-2e31-4cce-9bda-dd1208ea855e Germania (DE)
0e29ae93-9f5c-464d-bd4e-92a80a819a8d Paesi Bassi (Olanda) (NL)
21714790-5371-4b80-9ea6-e4b710d34cfd Italia (IT)
38917de6-7b28-44e8-b825-6c019487274c Germania (DE)
4a239961-c965-4d84-9864-0f936849e412 Polania (PL)
404be6f8-d24a-4713-96e4-f0304b931de4 Norvegia (NO)
6c09e0a3-1f98-44cb-b9d1-c7c1e0848d9e Germania (DE)
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301089M0204
Disegni meccaniciOT160G3_model.igs
Dichiarazione prodotto ambientale - EPD1SCC301281D0201
Dati ambientali
Grado di protezioneDavanti IP20
Informazioni ambientali1SCC301267D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto123 mm
Altezza prodotto130 mm
Profondità prodotto73 mm
Peso netto prodotto0.9 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1160 mm
6.3 in
Profondità imballo livello 1244 mm
9.6 in
Altezza imballo livello 196 mm
3.8 in
Peso lordo imballo livello 11 kg
2.3 lb
EAN imballo livello 16417019638393
Dati tecnici
Sezione cavoCu 10 ... 70 mm²
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 160 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 160 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Handle ColorNero
Tipo di manigliaHandle and shaft included
Durata meccanica20000
Tipo di montaggioBase mounting
Numero di poli3P
Modalità operativaFront and Side
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 6.5 W
Corrente nominale di cortocircuito condizionale (Inc)(200 A fuse, 500 V) 100 kA
(200 A fusibile, 690 V) 50 kA
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 1000 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 45 kW
(400 ... 415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 12 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 4 kA
Funzioni specialiNo
Norme di riferimentoIEC 60947-3 / UL 98 / CSA C22.2 NO.4
ComandoMechanism at the End of the Switch
30 (Right Side)
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 6 N·m
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA600 V
Amperaggio UL/CSA125 A
Portata UL/CSA(240 V AC) Monofase 20 Hp
(440 ... 480 V AC) Monofase 30 Hp
Coppia di serraggiosecondo IEC 60947-1 6 N·m
Coppia di serraggio UL/CSA53 in·lb
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC301336D0201
Certificato ATEXNo certification needed
Dichiarazione di conformità - CE1SCC301210D2701
DNV GL Certificate1SCC301174D0204
Certificato ULcULus certificate OT160G
Certificato VDENo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA135138R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica160 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica4 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica75 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica75 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica50 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
