ABBCommutateurs manuels1SCA135138R1001 ABB Interrupteur sectionneur OT160G30P

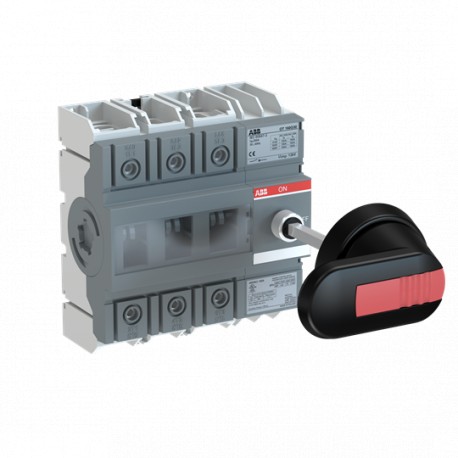

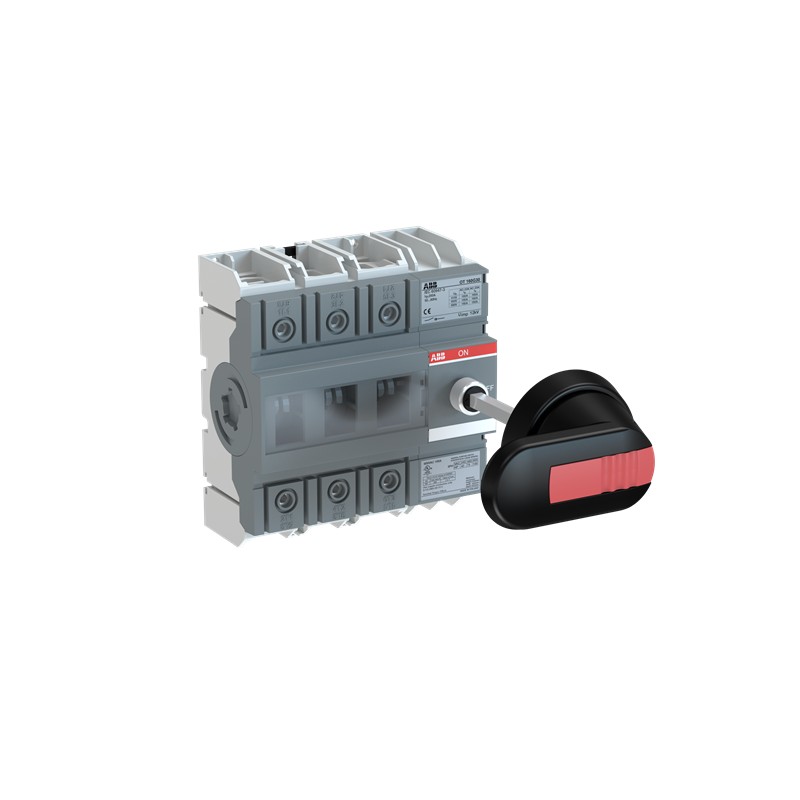

ABB 1SCA135138R1001 1SCA135138R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA135138R1001 ABB Interrupteur sectionneur OT160G30P

Référence: 1SCA135138R1001

Fabricant: ABB

Description:

Interrupteur sectionneur OT160G30P
OT160G30P SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 129,43 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301116M0201
Informations environnementales1SCC301267D0201
Déclaration environnementale de produit - DEP1SCC301281D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPebec7e97-845d-441b-9250-e6728e5015c8 Finland
SCIP simplifiéc7431e4c-1ce3-4a41-bfc8-42c8cb0c2c4f Germany
5d9f01e1-4af0-40a5-b92c-d652265cbca9 Denmark
29e8cfeb-a245-4bb4-bd66-8f7e0e144f43 Belgium
90b678b8-d028-4a44-a6b3-15dd93f66ebc France
13f12df1-c8ff-45f4-a4fc-649c41f50e76 Hungary
91186333-212d-416b-8249-ad759634aa15 Spain
b80f39b3-40af-43c1-bd5c-bff44e3ec7fb Belgium
4450dfb2-610e-4d29-82b6-9ed7dd66e48d Sweden
124d3b3a-1747-4235-be89-e05db4385a15 Greece
06a2d126-9500-472a-b1fc-cf34202708a8 Bulgaria
0a3b9bd9-9f56-4de9-af92-ace336c57172 Portugal
12139333-3514-41aa-850a-4c180364eea0 Estonia
32361d35-80af-423f-8a55-93c17697886f Hungary
abe8a96a-b964-401f-b1bc-d8a61607dffc Poland
3bb46c68-d6e1-481e-8aed-220890547f9e France
6b73b9cf-9e0f-41f8-9080-f1f06030b2d3 Czech Republic
cafb220c-b693-41f1-a809-cfb812fda2bd Sweden
7a910659-8dcb-4c7a-8913-3a04563fb07c Poland
1948f409-e22d-463a-bb13-1069d1743509 Croatia
d4d56217-35a2-450c-9e60-7068abc0bf5f Germany
aa1c552b-2e31-4cce-9bda-dd1208ea855e Germany
0e29ae93-9f5c-464d-bd4e-92a80a819a8d Netherlands
21714790-5371-4b80-9ea6-e4b710d34cfd Italy
38917de6-7b28-44e8-b825-6c019487274c Germany
4a239961-c965-4d84-9864-0f936849e412 Poland
404be6f8-d24a-4713-96e4-f0304b931de4 Norway
6c09e0a3-1f98-44cb-b9d1-c7c1e0848d9e Germany
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301089M0204
Dessins mécaniquesOT160G3_model.igs
Déclaration environnementale de produit - DEP1SCC301281D0201
Environnemental
Degré de protectionFront IP20
Informations environnementales1SCC301267D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit123 mm
Hauteur nette du produit130 mm
Profondeur/longueur nette du produit73 mm
Poids net du produit0.9 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1160 mm
6.3 in
Profondeur/Longueur du niveau d’emballage 1244 mm
9.6 in
Hauteur du niveau d’emballage 196 mm
3.8 in
Poids brut du colis niveau 11 kg
2.3 lb
Code EAN du niveau d’emballage 16417019638393
Technique
Section du câbleCu 10 ... 70 mm²
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 160 A
Courant thermique conventionnel (Ithe)Fully Enclosed 160 A
Degré de protectionFront IP20
Distance entre les phasesStandard
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique20000
Type de montageBase mounting
Nombre de pôles3P
Mode de fonctionnementFront and Side
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 6.5 W
Courant de court-circuit conditionnel nominal (Inc)(200 A fuse, 500 V) 100 kA
(200 A fuse, 690 V) 50 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Puissance nominale de fonctionnement AC-23A (Pe)(220 ... 240 V) 45 kW
(400 ... 415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 12 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 4 kA
Fonctions spécialesNo
NormesIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Mécanisme de fonctionnement des interrupteursMechanism at the End of the Switch
30 (Right Side)
Type de terminalBornes à vis
Couple de serrageacc. IEC 60947-1 6 N·m
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA600 V
Ampérage nominal125 A
Puissance nominale UL/CSA(240 V AC) Single Phase 20 Hp
(440 ... 480 V AC) Single Phase 30 Hp
Couple de serrageacc. IEC 60947-1 6 N·m
Couple de serrage UL/CSA53 in·lb
Certificats et déclarations
Certificat A2L – IEC1SCC301336D0201
Certificat ATEXNo certification needed
Déclaration de conformité - CE1SCC301210D2701
Certificat DNV GL1SCC301174D0204
Certificat ULcULus certificate OT160G
Certificat VDENo certification needed
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA135138R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique4 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique75 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique75 kW
Nom de la caractéristiqueIntensité de court-circuit nominale conditionnelle Iq (EF001444)
Valeur de la caractéristique50 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
