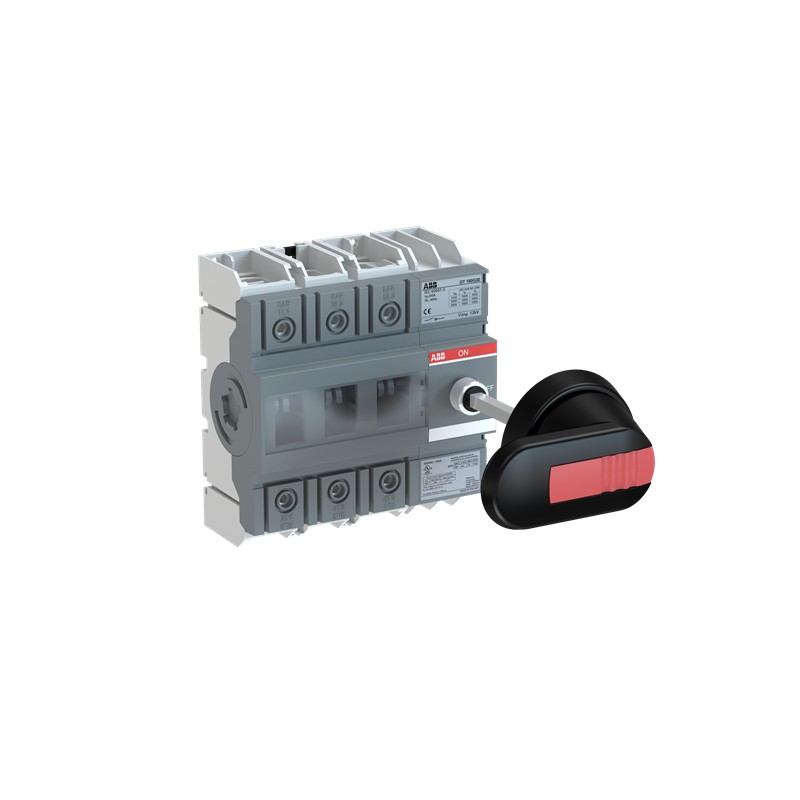

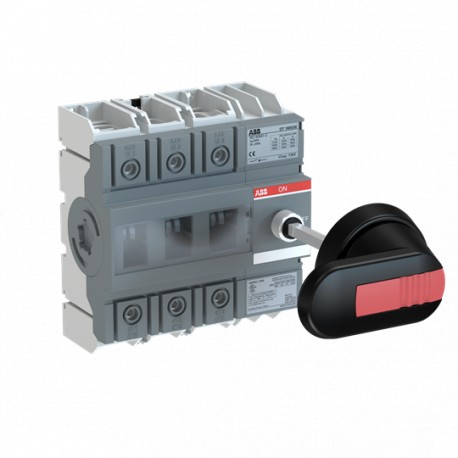

1SCA135138R1001 ABB Interruptor seccionador OT160G30P
Referencia: 1SCA135138R1001
Fabricante: ABB
Descripción:
Interruptor seccionador OT160G30P
OT160G30P SWITCH-DISCONNECTOR
Categorías:
- Componentes industriales de baja tensión > Seccionador
- ABB > Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301116M0201 |
| Información medioambiental | 1SCC301267D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301281D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | ebec7e97-845d-441b-9250-e6728e5015c8 Finland |
| SCIP simplificado | c7431e4c-1ce3-4a41-bfc8-42c8cb0c2c4f Germany |
| 5d9f01e1-4af0-40a5-b92c-d652265cbca9 Denmark | |
| 29e8cfeb-a245-4bb4-bd66-8f7e0e144f43 Belgium | |
| 90b678b8-d028-4a44-a6b3-15dd93f66ebc France | |
| 13f12df1-c8ff-45f4-a4fc-649c41f50e76 Hungary | |
| 91186333-212d-416b-8249-ad759634aa15 Spain | |
| b80f39b3-40af-43c1-bd5c-bff44e3ec7fb Belgium | |
| 4450dfb2-610e-4d29-82b6-9ed7dd66e48d Sweden | |
| 124d3b3a-1747-4235-be89-e05db4385a15 Greece | |
| 06a2d126-9500-472a-b1fc-cf34202708a8 Bulgaria | |
| 0a3b9bd9-9f56-4de9-af92-ace336c57172 Portugal | |
| 12139333-3514-41aa-850a-4c180364eea0 Estonia | |
| 32361d35-80af-423f-8a55-93c17697886f Hungary | |
| abe8a96a-b964-401f-b1bc-d8a61607dffc Poland | |
| 3bb46c68-d6e1-481e-8aed-220890547f9e France | |
| 6b73b9cf-9e0f-41f8-9080-f1f06030b2d3 Czech Republic | |
| cafb220c-b693-41f1-a809-cfb812fda2bd Sweden | |
| 7a910659-8dcb-4c7a-8913-3a04563fb07c Poland | |
| 1948f409-e22d-463a-bb13-1069d1743509 Croatia | |
| d4d56217-35a2-450c-9e60-7068abc0bf5f Germany | |
| aa1c552b-2e31-4cce-9bda-dd1208ea855e Germany | |
| 0e29ae93-9f5c-464d-bd4e-92a80a819a8d Netherlands | |
| 21714790-5371-4b80-9ea6-e4b710d34cfd Italy | |
| 38917de6-7b28-44e8-b825-6c019487274c Germany | |
| 4a239961-c965-4d84-9864-0f936849e412 Poland | |
| 404be6f8-d24a-4713-96e4-f0304b931de4 Norway | |
| 6c09e0a3-1f98-44cb-b9d1-c7c1e0848d9e Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301089M0204 |
| Dibujos mecánicos | OT160G3_model.igs |
| Declaración Ambiental de Producto - EPD | 1SCC301281D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC301267D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 123 mm |
| Alto del producto | 130 mm |
| Largo del product | 73 mm |
| Peso del product | 0.9 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 160 mm |
| 6.3 in | |
| Embalaje Nivel 1 Largo | 244 mm |
| 9.6 in | |
| Embalaje Nivel 1 Alto | 96 mm |
| 3.8 in | |
| Embalaje Nivel 1 Peso | 1 kg |
| 2.3 lb | |
| Embalaje Nivel 1 EAN | 6417019638393 |
| Técnica | |
| Sección del cable | Cu 10 ... 70 mm² |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 160 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 160 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front and Side |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | (200 A fuse, 500 V) 100 kA |
| (200 A fuse, 690 V) 50 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 12 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 4 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 30 (Lado derecho) | |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 6 N·m |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 125 A |
| Potencia nominal UL/CSA | (240 V AC) Single Phase 20 Hp |
| (440 ... 480 V AC) Single Phase 30 Hp | |
| Par de apriete | acc. IEC 60947-1 6 N·m |
| Par de apriete UL/CSA | 53 in·lb |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301336D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301210D2701 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado UL | cULus certificate OT160G |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
ETIM for 1SCA135138R1001 Interruptores de baja tensión (EC000216)
Característica
Valor
CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor160 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor160 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor160 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor4 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor75 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor75 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor50 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
