ABBInterruptores manuais1SCA135138R1001 ABB Interruptor de desconectador OT160G30P

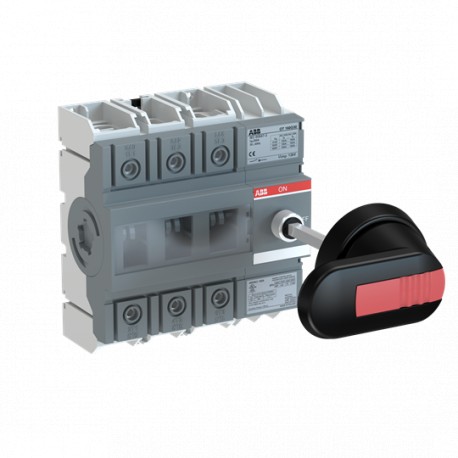

ABB 1SCA135138R1001 1SCA135138R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA135138R1001 ABB Interruptor de desconectador OT160G30P

Referência: 1SCA135138R1001

Fabricante: ABB

Descrição:

Interruptor de desconectador OT160G30P
OT160G30P SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 129,43 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301116M0201
Informação ambiental1SCC301267D0201
Environmental Product Declaration - EPD1SCC301281D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPebec7e97-845d-441b-9250-e6728e5015c8 Finland
SCIP simplificadoc7431e4c-1ce3-4a41-bfc8-42c8cb0c2c4f Germany
5d9f01e1-4af0-40a5-b92c-d652265cbca9 Denmark
29e8cfeb-a245-4bb4-bd66-8f7e0e144f43 Belgium
90b678b8-d028-4a44-a6b3-15dd93f66ebc France
13f12df1-c8ff-45f4-a4fc-649c41f50e76 Hungary
91186333-212d-416b-8249-ad759634aa15 Spain
b80f39b3-40af-43c1-bd5c-bff44e3ec7fb Belgium
4450dfb2-610e-4d29-82b6-9ed7dd66e48d Sweden
124d3b3a-1747-4235-be89-e05db4385a15 Greece
06a2d126-9500-472a-b1fc-cf34202708a8 Bulgaria
0a3b9bd9-9f56-4de9-af92-ace336c57172 Portugal
12139333-3514-41aa-850a-4c180364eea0 Estonia
32361d35-80af-423f-8a55-93c17697886f Hungary
abe8a96a-b964-401f-b1bc-d8a61607dffc Poland
3bb46c68-d6e1-481e-8aed-220890547f9e France
6b73b9cf-9e0f-41f8-9080-f1f06030b2d3 Czech Republic
cafb220c-b693-41f1-a809-cfb812fda2bd Sweden
7a910659-8dcb-4c7a-8913-3a04563fb07c Poland
1948f409-e22d-463a-bb13-1069d1743509 Croatia
d4d56217-35a2-450c-9e60-7068abc0bf5f Germany
aa1c552b-2e31-4cce-9bda-dd1208ea855e Germany
0e29ae93-9f5c-464d-bd4e-92a80a819a8d Netherlands
21714790-5371-4b80-9ea6-e4b710d34cfd Italy
38917de6-7b28-44e8-b825-6c019487274c Germany
4a239961-c965-4d84-9864-0f936849e412 Poland
404be6f8-d24a-4713-96e4-f0304b931de4 Norway
6c09e0a3-1f98-44cb-b9d1-c7c1e0848d9e Germany
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301089M0204
Mechanical DrawingsOT160G3_model.igs
Environmental Product Declaration - EPD1SCC301281D0201
Environmental
Grau de proteçãoFront IP20
Informação ambiental1SCC301267D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto123 mm
Altura Líquida do Produto130 mm
Profundidade/Comprimento Líquidos do Produto73 mm
Peso Líquido do Produto0.9 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1160 mm
6.3 in
Profundidade/Comprimento da embalagem Nível 1244 mm
9.6 in
Altura da embalagem Nível 196 mm
3.8 in
Peso bruto da embalagem Nível 11 kg
2.3 lb
Nível de Embalagem 1 EAN6417019638393
Technical
Secção Transversal do CaboCu 10 ... 70 mm²
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 160 A
Conventional Thermal Current (Ithe)Fully Enclosed 160 A
Grau de proteçãoFront IP20
Distance Between PhasesStandard
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability20000
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront and Side
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)(200 A fuse, 500 V) 100 kA
(200 A fuse, 690 V) 50 kA
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 45 kW
(400 ... 415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 12 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 4 kA
Funções especiaisNo
NormasIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Switches Operating MechanismMechanism at the End of the Switch
30 (Right Side)
Tipo de terminalScrew Terminals
Binário de apertoacc. IEC 60947-1 6 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA600 V
Ampere Rating125 A
Classificação de potência UL/CSA(240 V AC) Single Phase 20 Hp
(440 ... 480 V AC) Single Phase 30 Hp
Binário de apertoacc. IEC 60947-1 6 N·m
Tightening Torque UL/CSA53 in·lb
Certificates and Declarations
A2L Certificate – IEC1SCC301336D0201
Certificado ATEXNo certification needed
Declaração de conformidade -CE1SCC301210D2701
DNV GL Certificate1SCC301174D0204
Certificado ULcULus certificate OT160G
VDE CertificateNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA135138R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica160 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica160 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica160 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica4 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica75 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica75 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica50 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
