Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

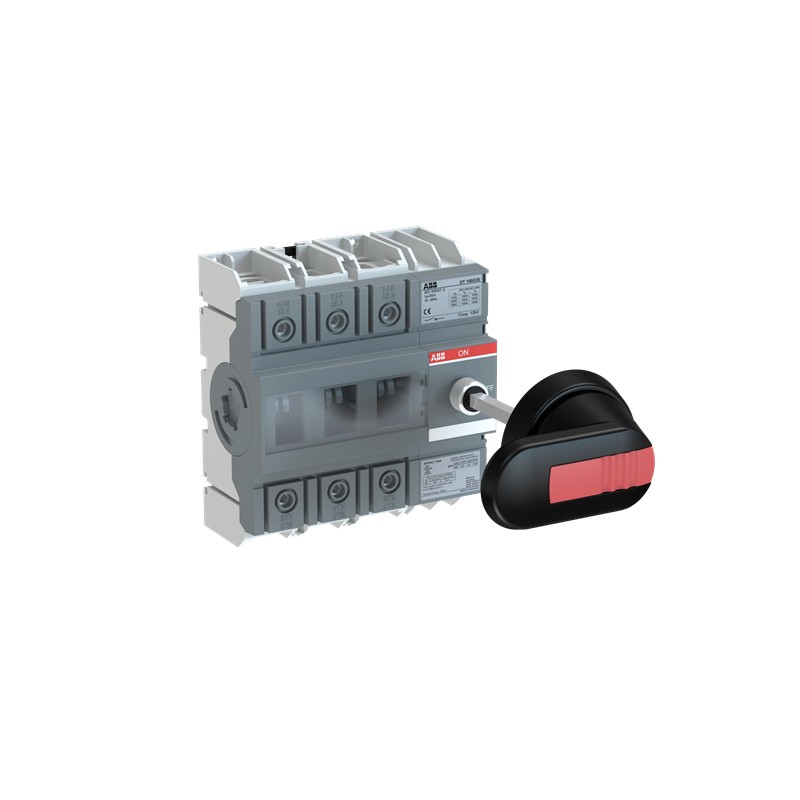

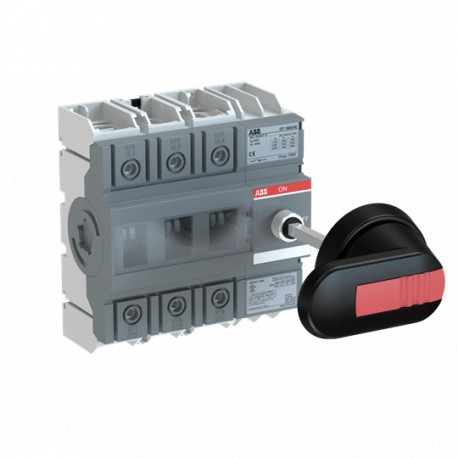

1SCA135138R1001 ABB Trennschalter OT160G30P
Artikel-Nr.: 1SCA135138R1001
Hersteller: ABB
Beschreibung:
Trennschalter OT160G30P
Lasttrennschalter 3-polig 160 A, mit Griff und Welle Trägerplatten- und DIN-Schienenmontage
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301116M0201 |
| Umweltinformationen | 1SCC301267D0201 |
| Umweltprodukterklärung - EPD | 1SCC301281D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | ebec7e97-845d-441b-9250-e6728e5015c8 Finnland (FI) |
| Vereinfachtes SCIP | c7431e4c-1ce3-4a41-bfc8-42c8cb0c2c4f Deutschland (DE) |
| 5d9f01e1-4af0-40a5-b92c-d652265cbca9 Dänemark (DK) | |
| 29e8cfeb-a245-4bb4-bd66-8f7e0e144f43 Belgien (BE) | |
| 90b678b8-d028-4a44-a6b3-15dd93f66ebc Frankreich (FR) | |
| 13f12df1-c8ff-45f4-a4fc-649c41f50e76 Ungarn (HU) | |
| 91186333-212d-416b-8249-ad759634aa15 Spanien (ES) | |
| b80f39b3-40af-43c1-bd5c-bff44e3ec7fb Belgien (BE) | |
| 4450dfb2-610e-4d29-82b6-9ed7dd66e48d Schweden (SE) | |
| 124d3b3a-1747-4235-be89-e05db4385a15 Griechenland (GR) | |
| 06a2d126-9500-472a-b1fc-cf34202708a8 Bulgarien (BG) | |
| 0a3b9bd9-9f56-4de9-af92-ace336c57172 Portugal (PT) | |
| 12139333-3514-41aa-850a-4c180364eea0 Estland (EE) | |
| 32361d35-80af-423f-8a55-93c17697886f Ungarn (HU) | |
| abe8a96a-b964-401f-b1bc-d8a61607dffc Polen (PL) | |
| 3bb46c68-d6e1-481e-8aed-220890547f9e Frankreich (FR) | |
| 6b73b9cf-9e0f-41f8-9080-f1f06030b2d3 Tschechische Republik (CZ) | |
| cafb220c-b693-41f1-a809-cfb812fda2bd Schweden (SE) | |
| 7a910659-8dcb-4c7a-8913-3a04563fb07c Polen (PL) | |
| 1948f409-e22d-463a-bb13-1069d1743509 Kroatien (CR) | |
| d4d56217-35a2-450c-9e60-7068abc0bf5f Deutschland (DE) | |
| aa1c552b-2e31-4cce-9bda-dd1208ea855e Deutschland (DE) | |
| 0e29ae93-9f5c-464d-bd4e-92a80a819a8d Niederlande (NL) | |
| 21714790-5371-4b80-9ea6-e4b710d34cfd Italien (IT) | |
| 38917de6-7b28-44e8-b825-6c019487274c Deutschland (DE) | |
| 4a239961-c965-4d84-9864-0f936849e412 Polen (PL) | |
| 404be6f8-d24a-4713-96e4-f0304b931de4 Norwegen (NO) | |
| 6c09e0a3-1f98-44cb-b9d1-c7c1e0848d9e Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301089M0204 |
| Mechanische Zeichnungen | OT160G3_model.igs |
| Umweltprodukterklärung - EPD | 1SCC301281D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | 1SCC301267D0201 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 123 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 73 mm |
| Nettogewicht | 0.9 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 160 mm |
| 6.3 in | |
| Länge Verpackungseinheit 1 | 244 mm |
| 9.6 in | |
| Höhe Verpackungseinheit 1 | 96 mm |
| 3.8 in | |
| Bruttogewicht Verpackungseinheit 1 | 1 kg |
| 2.3 lb | |
| EAN Verpackungseinheit 1 | 6417019638393 |
| Technische Daten | |
| Kabelquerschnitt | Kupfer 10 ... 70 mm² |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 160 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 160 A |
| Schutzart | Front IP20 |
| Phasenabstand | Standard |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Front- und seitliche Bedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (200 A Sicherung, 500 V) 100 kA |
| (200 A Sicherung, 690 V) 50 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 12 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 4 kA |
| Besondere Funktionen | - |
| Normen | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 30 (Rechtsseitig) | |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 125 A |
| Nennleistung UL/CSA | (240 V AC einphasig) 20 Hp |
| (440 ... 480 V AC einphasig) 30 Hp | |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Anzugsdrehmoment UL/CSA | 53 in·lb |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301336D0201 |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC301210D2701 |
| DNV GL Zertifikat | 1SCC301174D0204 |
| UL Zertifikat | cUL File E101914, Vol. 2, Sec. 22 |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
ETIM for 1SCA135138R1001 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert160 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert160 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert160 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert4 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert75 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert75 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert50 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
