> ABB>ручные переключатели>1SCA115402R1001 ABB Предохранитель OS160GD04FP
Предыдущий товар Следующий продукт

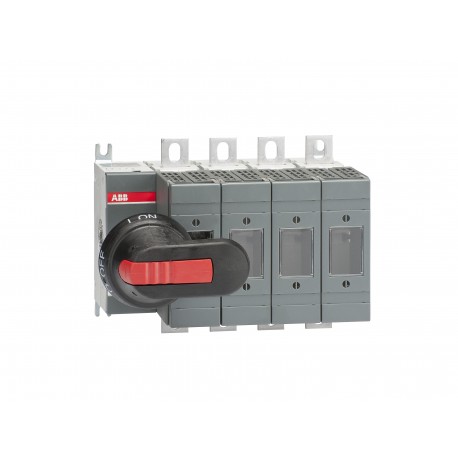

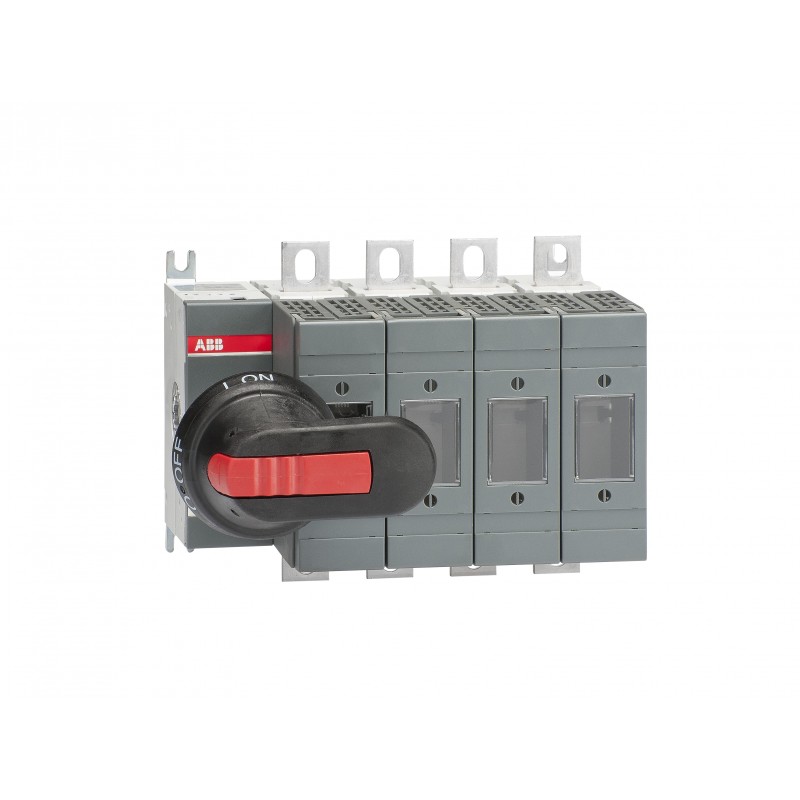

1SCA115402R1001 ABB Предохранитель OS160GD04FP Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA115402R1001 ABB Предохранитель OS160GD04FP

1SCA115402R1001

ABB

Предохранитель OS160GD04FP

OS160GD04FP ПРЕДОХРАНИТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ

Подробнее


ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


АББ ЭкоСолюшнс
Целевая группа ABB по сбору отходов на свалкеUL 2799 Доступна проверка отсутствия отходов на свалке
Инструкции по разборке в конце срока службы1СКК311047М0201
Экологическая декларация продукции - EPD1СКК311196Д0201
Соответствие материалов
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Декларация REACH1SCC011021D0201
Декларация RoHS1SCC011020D0201
Информация о RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
SCIPde9970c0-1917-4748-9b34-36ade19674a4 Финляндия
Упрощенный SCIPa6656f31-c214-4acc-b80a-6b76948c3e0f Германия
934fcc10-d89f-4a1e-8d1a-cb88e9a45696 Португалия
6bae9ea9-208b-47e4-acdd-40d721ce5702 Германия
71d03de0-cd37-4a98-a1e4-02d6000e04d4 Греция
b81712d4-a50b-47f3-aba0-79cf2a23f3b8 Эстония
04b4319c-77bc-4e73-9260-92e76f7c2966 Норвегия
326464f0-0430-4dfb-8d62-96d6d4c92139 Бельгия
655106e8-310c-4273-abc5-65c768a20687 Италия
02f53582-7a66-4ffb-a75c-3beefb27b21a Польша
161be185-4d92-4bb1-9a3a-546c9adc6eb1 Польша
e7842fdf-ef53-430d-8f21-070d645fed7c Швеция
ce2f1897-c587-445b-ad72-e66529c3de88 Польша
2d569fd1-99f3-4da5-84e3-791c94d17edd Франция
7c7f38a3-414d-44b7-a600-02e2374b0da6 Швеция
342e7863-1877-493c-98d3-a5f80d50bfd1 Венгрия
400a0ba4-b8ec-450a-9f33-ed4a420866a4 Болгария
24e56ec7-6b86-4aa4-8a6b-96d94985198b Чехия
a3f21c32-3963-4ec3-9207-5beaf6ceb872 Германия
a9c1ace7-18c7-4de6-a0ae-ae42446046e7 Дания
ef1ab22b-94b6-4062-81cc-ae4e8bbfa3e2 Хорватия
91e616fd-788f-4f1a-9601-1014db473a8c Франция
d6791ee6-f5c0-4294-98ea-ee12873d841c Нидерланды
53188232-8cf4-49af-a074-ee55893316f7 Германия
d3babb28-5203-46eb-ab43-89055bf4618e Венгрия
073b0fdd-4e97-4390-886f-7fce8d8e1dc1 Испания
a707706b-7ace-4933-b8c9-8ad5ec4c95ac Бельгия
0852ca3d-e096-4434-9679-26c1151c69da Германия
Закон о контроле за токсичными веществами (TSCA)1СКК011025Д0201
Популярные загрузки
Техническое описание, Техническая информация1SCC311013C0201
Инструкции и руководства1СЦ311037М0206
Механические чертежиOS160GD_F_04.igs
Экологическая декларация продукции - EPD1СКК311196Д0201
экологический
Степень защитысогласно IEC 60529 IP20
Степень загрязнения3
упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85365080
Страна или территория происхожденияФинляндия
Размеры
Ширина нетто продукта182 мм
Высота нетто продукта140 мм
Глубина / длина нетто продукта130 мм
Вес нетто продукта2,6 кг
5.73 фунт
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня170 мм
6.7 дюйма
Уровень пакета 1 Глубина / Длина250 мм
9.8 дюйма
Высота пакета 1-го уровня155 мм
6.1 дюйма
Вес брутто пакета 1-го уровня2,8 кг
6.1 фунт
Пакет EAN уровня 16417019477749
технический
Обычный тепловой ток свободного воздуха (IЙ)Θ = 40 °C 160 А
Обычный тепловой ток (Iтем)Полностью закрытый 160 A
Степень защитысогласно IEC 60529 IP20
Тип четвертого полюсаКоммутируемый - Плавкая опора
Размер предохранителяNH000
NH00
Система предохранителейШУМ
Тип ручкиПистолетная рукоятка
Тип монтажаМонтаж основания
Количество полюсов4P
Режим работыфронт
Степень загрязнения3
Положение линейных клеммВерхний вх - нижний выход, нижний вх - верхний выход
Потери мощностипри номинальном токе 8 Вт
Номинальный условный ток короткого замыкания (Inc)(500 В) 100 кА
(690 В) 80 кА
Рейтинговый ток (Iн)Главный контур 160 A
Рейтинговый импульс выдерживает напряжение (Uшалун)8 кВ
Оценка теплоизоляционного напряжения (Uя)1000 V
Номинальный рабочий ток AC-21A (Iми)(500 В) 160 А
(690 В) 160 А
Номинальный рабочий ток AC-22A (Iми)(500 В) 160 А
(690 В) 160 А
Номинальный рабочий ток AC-23A (Iми)(500 В) 160 А
(690 В) 160 А
Номинальная рабочая мощность AC-23A (Pми)(220 ... 240 В) 45 кВт
(400 В) 75 кВт
(415 В) 75 кВт
(500 В) 90 кВт
(690 В) 132 кВт
Номинальное рабочее напряжениеГлавная цепь 690 V AC
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)за 1 с 5 килоампер RMS
СтандартыМЭК 60947-3
Механизм управления переключателями04 (левая сторона)
Тип терминалаЛуговые терминалы
Ширина клеммы20 мм
Момент затяжки15 … 22 Н·м
Технический UL/CSA
Момент затяжки15 … 22 Н·м
Сертификаты и декларации
Сертификат A2L – IEC1СКК311209Д0201
Сертификат ATEXСертификация не требуется
Сертификат CCCCCC OS100-160G_ 2015.pdf
Декларация соответствия - CE1SCC311137D2703
Сертификат DNV GL1СЦ311125Д0203
Сертификат ULСертификация не требуется
Внешние классификации и стандарты
Классификационный код объектакью
ИДВТ 9EC001040 - Разъединитель выключателя предохранителей
ИДВТ 10EC001040 - Разъединитель выключателя предохранителей
УНСПСК39122233
Код детализированной категории IDEA (IGCC)5291 >> Разъединитель предохранителей
eКлассV11.1 : 27371401
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Номер Е (Финляндия)3660347
