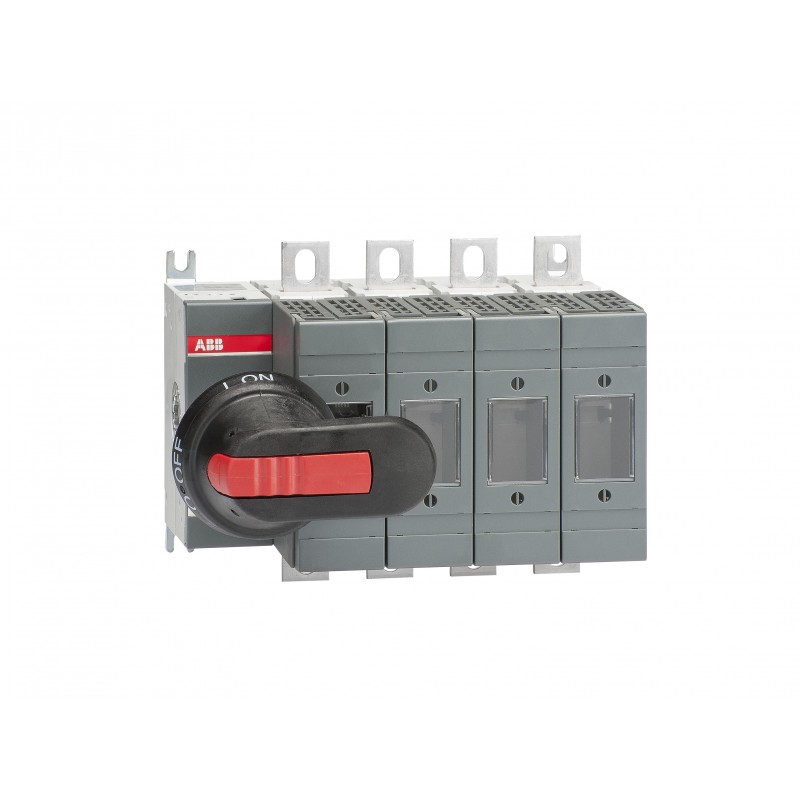

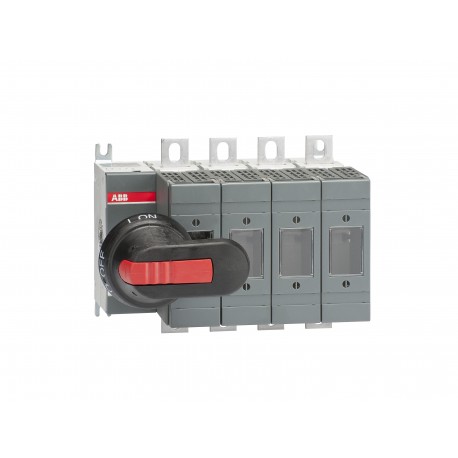

1SCA115402R1001 ABB Interruttore a fusibile OS160GD04FP
1SCA115402R1001
ABB
Interruttore a fusibile OS160GD04FP
OS160GD04FP SWITCH FUSE
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | de9970c0-1917-4748-9b34-36ade19674a4 Finlandia (FI) |
| SCIP semplificato | a6656f31-c214-4acc-b80a-6b76948c3e0f Germania (DE) |
| 934fcc10-d89f-4a1e-8d1a-cb88e9a45696 Portogallo (PT) | |
| 6bae9ea9-208b-47e4-acdd-40d721ce5702 Germania (DE) | |
| 71d03de0-cd37-4a98-a1e4-02d6000e04d4 Grecia (GR) | |
| b81712d4-a50b-47f3-aba0-79cf2a23f3b8 Estonia (EE) | |
| 04b4319c-77bc-4e73-9260-92e76f7c2966 Norvegia (NO) | |
| 326464f0-0430-4dfb-8d62-96d6d4c92139 Belgio (BE) | |
| 655106e8-310c-4273-abc5-65c768a20687 Italia (IT) | |
| 02f53582-7a66-4ffb-a75c-3beefb27b21a Polania (PL) | |
| 161be185-4d92-4bb1-9a3a-546c9adc6eb1 Polania (PL) | |
| e7842fdf-ef53-430d-8f21-070d645fed7c Svezia (SE) | |
| ce2f1897-c587-445b-ad72-e66529c3de88 Polania (PL) | |
| 2d569fd1-99f3-4da5-84e3-791c94d17edd Francia (FR) | |
| 7c7f38a3-414d-44b7-a600-02e2374b0da6 Svezia (SE) | |
| 342e7863-1877-493c-98d3-a5f80d50bfd1 Ungheria (HU) | |
| 400a0ba4-b8ec-450a-9f33-ed4a420866a4 Bulgaria (BG) | |
| 24e56ec7-6b86-4aa4-8a6b-96d94985198b Repubblica Ceca (CZ) | |
| a3f21c32-3963-4ec3-9207-5beaf6ceb872 Germania (DE) | |
| a9c1ace7-18c7-4de6-a0ae-ae42446046e7 Danimarca (DK) | |
| ef1ab22b-94b6-4062-81cc-ae4e8bbfa3e2 Croazia (HR) | |
| 91e616fd-788f-4f1a-9601-1014db473a8c Francia (FR) | |
| d6791ee6-f5c0-4294-98ea-ee12873d841c Paesi Bassi (Olanda) (NL) | |
| 53188232-8cf4-49af-a074-ee55893316f7 Germania (DE) | |
| d3babb28-5203-46eb-ab43-89055bf4618e Ungheria (HU) | |
| 073b0fdd-4e97-4390-886f-7fce8d8e1dc1 Spagna (ES) | |
| a707706b-7ace-4933-b8c9-8ad5ec4c95ac Belgio (BE) | |
| 0852ca3d-e096-4434-9679-26c1151c69da Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311037M0206 |
| Disegni meccanici | OS160GD_F_04.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 182 mm |
| Altezza prodotto | 140 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 2.6 kg |
| 5.73 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 250 mm |
| 9.8 in | |
| Altezza imballo livello 1 | 155 mm |
| 6.1 in | |
| Peso lordo imballo livello 1 | 2.8 kg |
| 6.1 lb | |
| EAN imballo livello 1 | 6417019477749 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Type | Switched - Fusible Pole |
| Taglia fusibile | NH000 |
| NH00 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 160 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 04 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS100-160G_ 2015.pdf |
| Dichiarazione di conformità - CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660347 |
