> ABB>Interruptores manuais>1SCA115402R1001 ABB Interruptor de fusível OS160GD04FP
Produto anterior Próximo produto

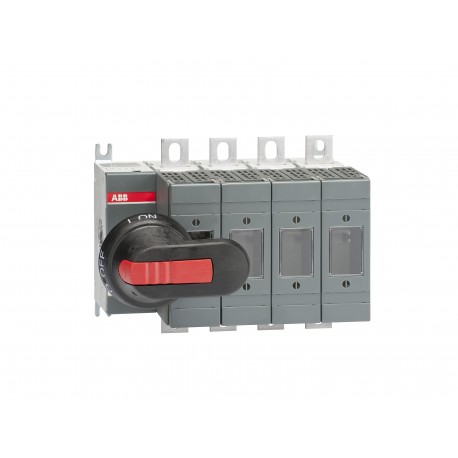

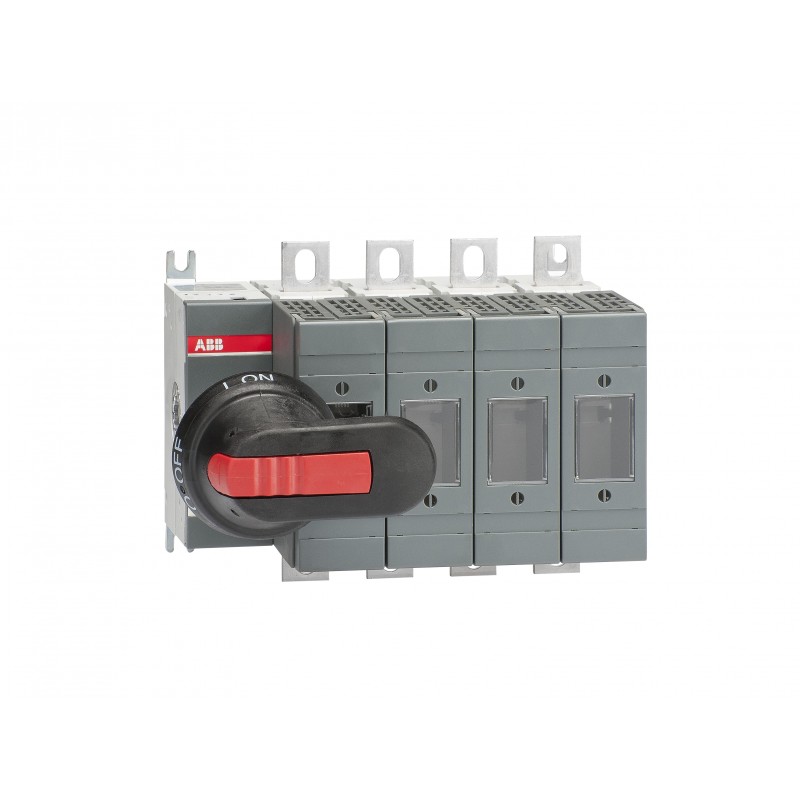

1SCA115402R1001 ABB Interruptor de fusível OS160GD04FP Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA115402R1001 ABB Interruptor de fusível OS160GD04FP

1SCA115402R1001

ABB

Interruptor de fusível OS160GD04FP

OS160GD04FP SWITCH FUSE

Mais detalhes


Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311047M0201
Environmental Product Declaration - EPD1SCC311196D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPde9970c0-1917-4748-9b34-36ade19674a4 Finland
SCIP simplificadoa6656f31-c214-4acc-b80a-6b76948c3e0f Germany
934fcc10-d89f-4a1e-8d1a-cb88e9a45696 Portugal
6bae9ea9-208b-47e4-acdd-40d721ce5702 Germany
71d03de0-cd37-4a98-a1e4-02d6000e04d4 Greece
b81712d4-a50b-47f3-aba0-79cf2a23f3b8 Estonia
04b4319c-77bc-4e73-9260-92e76f7c2966 Norway
326464f0-0430-4dfb-8d62-96d6d4c92139 Belgium
655106e8-310c-4273-abc5-65c768a20687 Italy
02f53582-7a66-4ffb-a75c-3beefb27b21a Poland
161be185-4d92-4bb1-9a3a-546c9adc6eb1 Poland
e7842fdf-ef53-430d-8f21-070d645fed7c Sweden
ce2f1897-c587-445b-ad72-e66529c3de88 Poland
2d569fd1-99f3-4da5-84e3-791c94d17edd France
7c7f38a3-414d-44b7-a600-02e2374b0da6 Sweden
342e7863-1877-493c-98d3-a5f80d50bfd1 Hungary
400a0ba4-b8ec-450a-9f33-ed4a420866a4 Bulgaria
24e56ec7-6b86-4aa4-8a6b-96d94985198b Czech Republic
a3f21c32-3963-4ec3-9207-5beaf6ceb872 Germany
a9c1ace7-18c7-4de6-a0ae-ae42446046e7 Denmark
ef1ab22b-94b6-4062-81cc-ae4e8bbfa3e2 Croatia
91e616fd-788f-4f1a-9601-1014db473a8c France
d6791ee6-f5c0-4294-98ea-ee12873d841c Netherlands
53188232-8cf4-49af-a074-ee55893316f7 Germany
d3babb28-5203-46eb-ab43-89055bf4618e Hungary
073b0fdd-4e97-4390-886f-7fce8d8e1dc1 Spain
a707706b-7ace-4933-b8c9-8ad5ec4c95ac Belgium
0852ca3d-e096-4434-9679-26c1151c69da Germany
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311037M0206
Mechanical DrawingsOS160GD_F_04.igs
Environmental Product Declaration - EPD1SCC311196D0201
Environmental
Grau de proteçãoacc. to IEC 60529 IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto182 mm
Altura Líquida do Produto140 mm
Profundidade/Comprimento Líquidos do Produto130 mm
Peso Líquido do Produto2.6 kg
5.73 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1170 mm
6.7 in
Profundidade/Comprimento da embalagem Nível 1250 mm
9.8 in
Altura da embalagem Nível 1155 mm
6.1 in
Peso bruto da embalagem Nível 12.8 kg
6.1 lb
Nível de Embalagem 1 EAN6417019477749
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 160 A
Conventional Thermal Current (Ithe)Fully Enclosed 160 A
Grau de proteçãoacc. to IEC 60529 IP20
Fourth Pole TypeSwitched - Fusible Pole
Tamanho do fusívelNH000
NH00
Fuse SystemDIN
Handle TypePistol handle
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Current 8 W
Rated Conditional Short-Circuit Current (Inc)(500 V) 100 kA
(690 V) 80 kA
Corrente nominal (In)Main Circuit 160 A
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 160 A
(690 V) 160 A
Rated Operational Current AC-22A (Ie)(500 V) 160 A
(690 V) 160 A
Rated Operational Current AC-23A (Ie)(500 V) 160 A
(690 V) 160 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 45 kW
(400 V) 75 kW
(415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 5 kiloampere rms
NormasIEC 60947-3
Switches Operating Mechanism04 (Left Side)
Tipo de terminalLug terminals
Terminal Width20 mm
Binário de aperto15 … 22 N·m
Technical UL/CSA
Binário de aperto15 … 22 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
CCC CertificateCCC OS100-160G_ 2015.pdf
Declaração de conformidade -CE1SCC311137D2703
DNV GL Certificate1SCC311125D0203
Certificado ULNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3660347
