> ABB>Interruptores Manuales>1SCA115402R1001 ABB Interruptor fusible OS160GD04FP
Anterior producto Siguiente producto

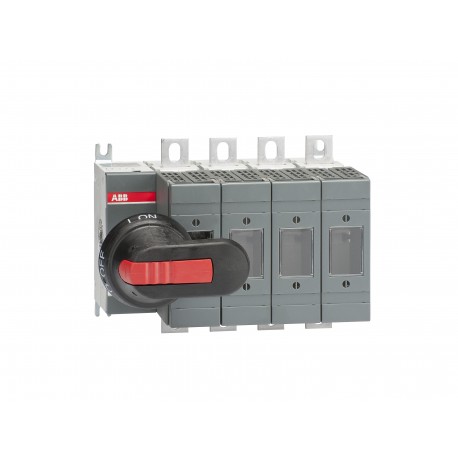

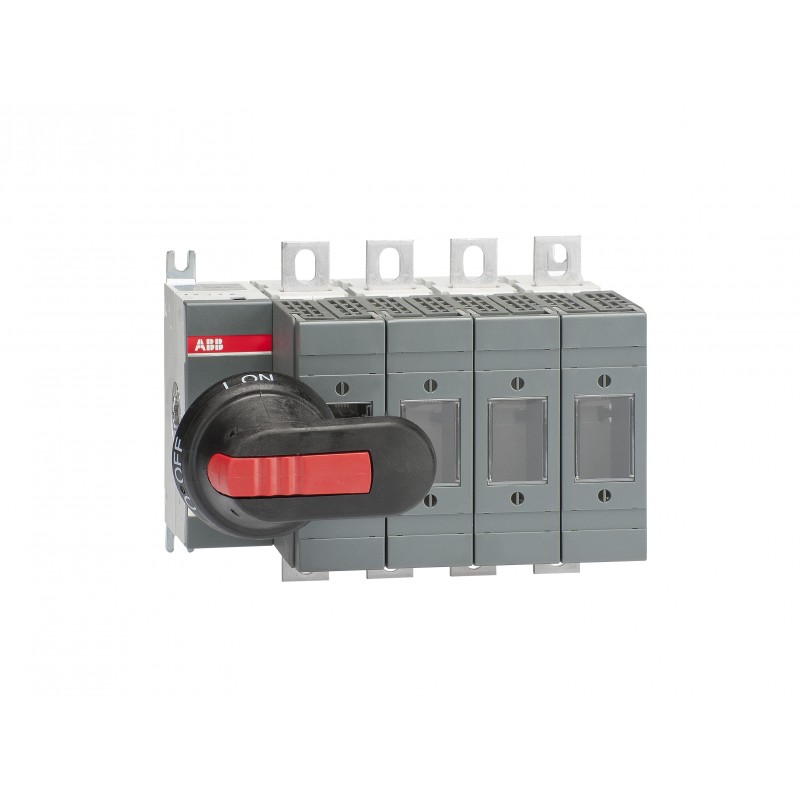

1SCA115402R1001 ABB Interruptor fusible OS160GD04FP Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA115402R1001 ABB Interruptor fusible OS160GD04FP

1SCA115402R1001

ABB

Interruptor fusible OS160GD04FP

OS160GD04FP SWITCH FUSE

Más detalles


Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ABB EcoSolutions
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil1SCC311047M0201
Declaración Ambiental de Producto - EPD1SCC311196D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIPde9970c0-1917-4748-9b34-36ade19674a4 Finland
SCIP simplificadoa6656f31-c214-4acc-b80a-6b76948c3e0f Germany
934fcc10-d89f-4a1e-8d1a-cb88e9a45696 Portugal
6bae9ea9-208b-47e4-acdd-40d721ce5702 Germany
71d03de0-cd37-4a98-a1e4-02d6000e04d4 Greece
b81712d4-a50b-47f3-aba0-79cf2a23f3b8 Estonia
04b4319c-77bc-4e73-9260-92e76f7c2966 Norway
326464f0-0430-4dfb-8d62-96d6d4c92139 Belgium
655106e8-310c-4273-abc5-65c768a20687 Italy
02f53582-7a66-4ffb-a75c-3beefb27b21a Poland
161be185-4d92-4bb1-9a3a-546c9adc6eb1 Poland
e7842fdf-ef53-430d-8f21-070d645fed7c Sweden
ce2f1897-c587-445b-ad72-e66529c3de88 Poland
2d569fd1-99f3-4da5-84e3-791c94d17edd France
7c7f38a3-414d-44b7-a600-02e2374b0da6 Sweden
342e7863-1877-493c-98d3-a5f80d50bfd1 Hungary
400a0ba4-b8ec-450a-9f33-ed4a420866a4 Bulgaria
24e56ec7-6b86-4aa4-8a6b-96d94985198b Czech Republic
a3f21c32-3963-4ec3-9207-5beaf6ceb872 Germany
a9c1ace7-18c7-4de6-a0ae-ae42446046e7 Denmark
ef1ab22b-94b6-4062-81cc-ae4e8bbfa3e2 Croatia
91e616fd-788f-4f1a-9601-1014db473a8c France
d6791ee6-f5c0-4294-98ea-ee12873d841c Netherlands
53188232-8cf4-49af-a074-ee55893316f7 Germany
d3babb28-5203-46eb-ab43-89055bf4618e Hungary
073b0fdd-4e97-4390-886f-7fce8d8e1dc1 Spain
a707706b-7ace-4933-b8c9-8ad5ec4c95ac Belgium
0852ca3d-e096-4434-9679-26c1151c69da Germany
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC311013C0201
Instrucciones y manuales1SCC311037M0206
Dibujos mecánicosOS160GD_F_04.igs
Declaración Ambiental de Producto - EPD1SCC311196D0201
Ambiente
Grado de protecciónacc. to IEC 60529 IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 piece
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product182 mm
Alto del producto140 mm
Largo del product130 mm
Peso del product2.6 kg
5.73 lb
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho170 mm
6.7 in
Embalaje Nivel 1 Largo250 mm
9.8 in
Embalaje Nivel 1 Alto155 mm
6.1 in
Embalaje Nivel 1 Peso2.8 kg
6.1 lb
Embalaje Nivel 1 EAN6417019477749
Técnica
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 160 A
Corriente térmica convencional (Ithe)Totalmente cerrado 160 A
Grado de protecciónacc. to IEC 60529 IP20
Tipo de cuarto poloSwitched - Fusible Pole
Tamaño del fusibleNH000
NH00
Sistema de fusiblesESTRUENDO
Tipo de asaPistol handle
Tipo de montajeBase mounting
Número de polos4P
Modo de funcionamientoFront
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out, Bottom In - Top Out
Pérdida de potenciaa la corriente nominal 8 W
Corriente nominal de cortocircuito condicional (Inc)(500 V) 100 kA
(690 V) 80 kA
Corriente nominal (In)Circuito Principal 160 A
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(500 V) 160 A
(690 V) 160 A
Corriente nominal de funcionamiento AC-22A (Ie)(500 V) 160 A
(690 V) 160 A
Corriente nominal de funcionamiento AC-23A (Ie)(500 V) 160 A
(690 V) 160 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 45 kW
(400 V) 75 kW
(415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tensión nominal de operaciónMain Circuit 690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 5 kiloampere rms
NormasIEC 60947-3
Mecanismo de funcionamiento de los interruptores04 (Lado izquierdo)
Tipo de terminalTerminales de lengüeta
Anchura de los terminales20 mm
Par de apriete15 … 22 N·m
Técnica UL/CSA
Par de apriete15 … 22 N·m
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
Certificado CCCCCC OS100-160G_ 2015.pdf
Declaración de conformidad - CE1SCC311137D2703
Certificado DNV GL1SCC311125D0203
Certificado ULNo certification needed
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5291 >> Fuse switch disconnector
Clase electrónicaV11.1 : 27371401
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)3660347
