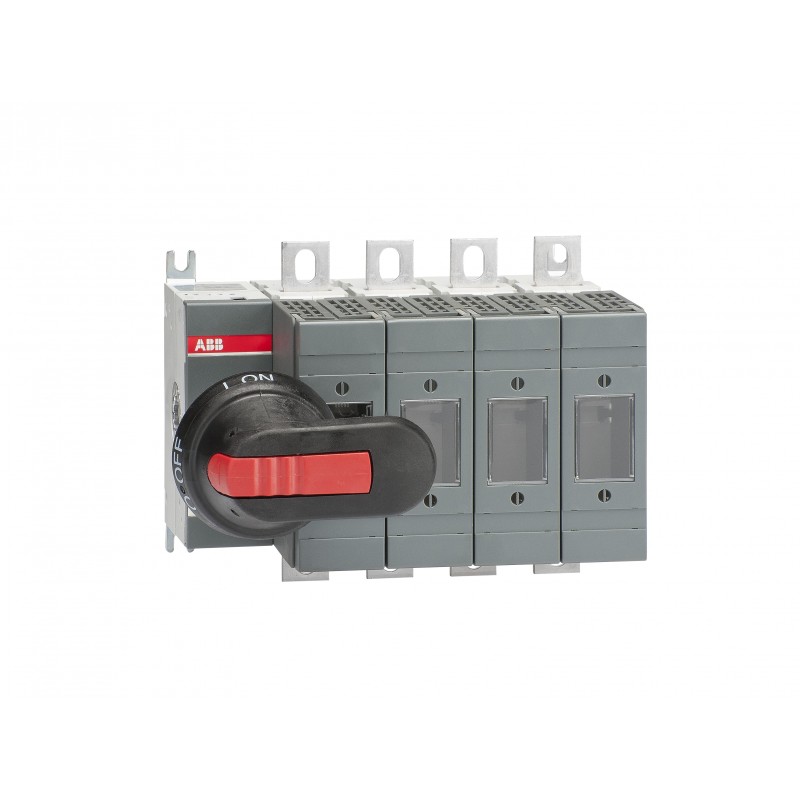

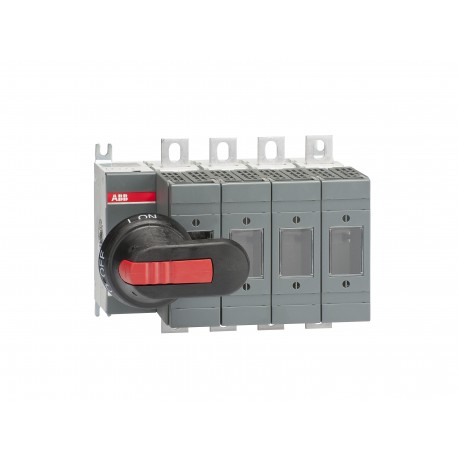

1SCA115402R1001 ABB Sicherungsschalter OS160GD04FP
1SCA115402R1001
ABB
Sicherungsschalter OS160GD04FP
Lasttrennschalter für Sicherungen 4-polig 160 A, mit Griff und Welle
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311047M0201 |
| Umweltprodukterklärung - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | de9970c0-1917-4748-9b34-36ade19674a4 Finnland (FI) |
| Vereinfachtes SCIP | a6656f31-c214-4acc-b80a-6b76948c3e0f Deutschland (DE) |
| 934fcc10-d89f-4a1e-8d1a-cb88e9a45696 Portugal (PT) | |
| 6bae9ea9-208b-47e4-acdd-40d721ce5702 Deutschland (DE) | |
| 71d03de0-cd37-4a98-a1e4-02d6000e04d4 Griechenland (GR) | |
| b81712d4-a50b-47f3-aba0-79cf2a23f3b8 Estland (EE) | |
| 04b4319c-77bc-4e73-9260-92e76f7c2966 Norwegen (NO) | |
| 326464f0-0430-4dfb-8d62-96d6d4c92139 Belgien (BE) | |
| 655106e8-310c-4273-abc5-65c768a20687 Italien (IT) | |
| 02f53582-7a66-4ffb-a75c-3beefb27b21a Polen (PL) | |
| 161be185-4d92-4bb1-9a3a-546c9adc6eb1 Polen (PL) | |
| e7842fdf-ef53-430d-8f21-070d645fed7c Schweden (SE) | |
| ce2f1897-c587-445b-ad72-e66529c3de88 Polen (PL) | |
| 2d569fd1-99f3-4da5-84e3-791c94d17edd Frankreich (FR) | |
| 7c7f38a3-414d-44b7-a600-02e2374b0da6 Schweden (SE) | |
| 342e7863-1877-493c-98d3-a5f80d50bfd1 Ungarn (HU) | |
| 400a0ba4-b8ec-450a-9f33-ed4a420866a4 Bulgarien (BG) | |
| 24e56ec7-6b86-4aa4-8a6b-96d94985198b Tschechische Republik (CZ) | |
| a3f21c32-3963-4ec3-9207-5beaf6ceb872 Deutschland (DE) | |
| a9c1ace7-18c7-4de6-a0ae-ae42446046e7 Dänemark (DK) | |
| ef1ab22b-94b6-4062-81cc-ae4e8bbfa3e2 Kroatien (CR) | |
| 91e616fd-788f-4f1a-9601-1014db473a8c Frankreich (FR) | |
| d6791ee6-f5c0-4294-98ea-ee12873d841c Niederlande (NL) | |
| 53188232-8cf4-49af-a074-ee55893316f7 Deutschland (DE) | |
| d3babb28-5203-46eb-ab43-89055bf4618e Ungarn (HU) | |
| 073b0fdd-4e97-4390-886f-7fce8d8e1dc1 Spanien (ES) | |
| a707706b-7ace-4933-b8c9-8ad5ec4c95ac Belgien (BE) | |
| 0852ca3d-e096-4434-9679-26c1151c69da Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311037M0206 |
| Mechanische Zeichnungen | OS160GD_F_04.igs |
| Umweltprodukterklärung - EPD | 1SCC311196D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 182 mm |
| Höhe (Netto-Abmessung) | 140 mm |
| Tiefe (Netto-Abmessung) | 130 mm |
| Nettogewicht | 2.6 kg |
| 5.73 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Länge Verpackungseinheit 1 | 250 mm |
| 9.8 in | |
| Höhe Verpackungseinheit 1 | 155 mm |
| 6.1 in | |
| Bruttogewicht Verpackungseinheit 1 | 2.8 kg |
| 6.1 lb | |
| EAN Verpackungseinheit 1 | 6417019477749 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 160 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 160 A |
| Schutzart | (nach IEC 60529) IP20 |
| Art des vierten Pols | Switched - Fusible Pole |
| Sicherungsgröße | NH000 |
| NH00 | |
| Sicherungsart | DIN |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 160 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 5 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 04 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 … 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 … 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS100-160G_ 2015.pdf |
| Konformitätserklärung - CE | 1SCC311137D2703 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3660347 |
