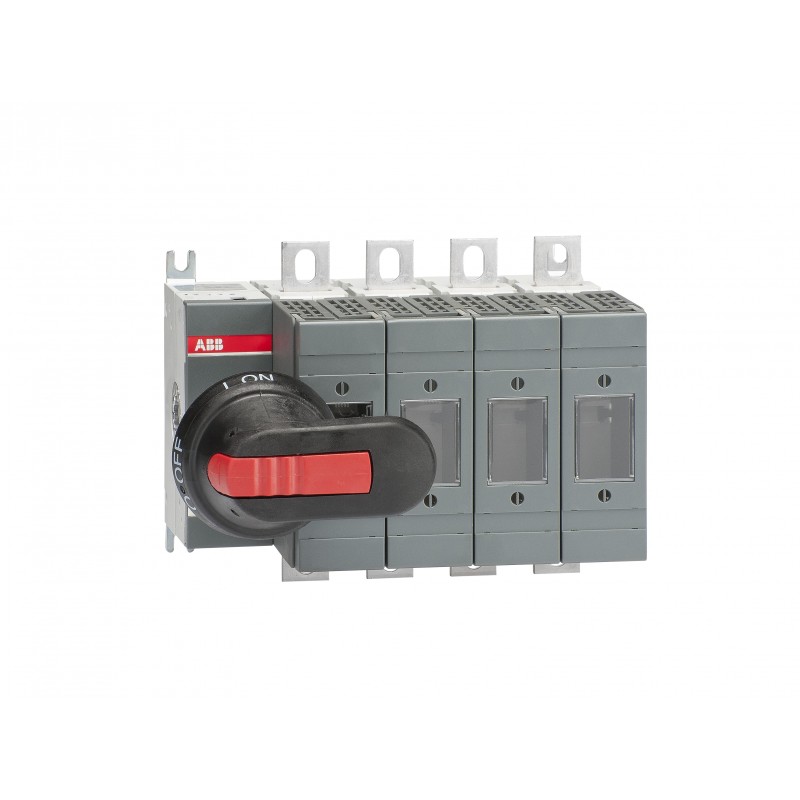

1SCA115402R1001 ABB Interrupteur à fusible OS160GD04FP
1SCA115402R1001
ABB
Interrupteur à fusible OS160GD04FP
OS160GD04FP SWITCH FUSE
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 1SCC311047M0201 |
| Déclaration environnementale de produit - DEP | 1SCC311196D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | de9970c0-1917-4748-9b34-36ade19674a4 Finland |
| SCIP simplifié | a6656f31-c214-4acc-b80a-6b76948c3e0f Germany |
| 934fcc10-d89f-4a1e-8d1a-cb88e9a45696 Portugal | |
| 6bae9ea9-208b-47e4-acdd-40d721ce5702 Germany | |
| 71d03de0-cd37-4a98-a1e4-02d6000e04d4 Greece | |
| b81712d4-a50b-47f3-aba0-79cf2a23f3b8 Estonia | |
| 04b4319c-77bc-4e73-9260-92e76f7c2966 Norway | |
| 326464f0-0430-4dfb-8d62-96d6d4c92139 Belgium | |
| 655106e8-310c-4273-abc5-65c768a20687 Italy | |
| 02f53582-7a66-4ffb-a75c-3beefb27b21a Poland | |
| 161be185-4d92-4bb1-9a3a-546c9adc6eb1 Poland | |
| e7842fdf-ef53-430d-8f21-070d645fed7c Sweden | |
| ce2f1897-c587-445b-ad72-e66529c3de88 Poland | |
| 2d569fd1-99f3-4da5-84e3-791c94d17edd France | |
| 7c7f38a3-414d-44b7-a600-02e2374b0da6 Sweden | |
| 342e7863-1877-493c-98d3-a5f80d50bfd1 Hungary | |
| 400a0ba4-b8ec-450a-9f33-ed4a420866a4 Bulgaria | |
| 24e56ec7-6b86-4aa4-8a6b-96d94985198b Czech Republic | |
| a3f21c32-3963-4ec3-9207-5beaf6ceb872 Germany | |
| a9c1ace7-18c7-4de6-a0ae-ae42446046e7 Denmark | |
| ef1ab22b-94b6-4062-81cc-ae4e8bbfa3e2 Croatia | |
| 91e616fd-788f-4f1a-9601-1014db473a8c France | |
| d6791ee6-f5c0-4294-98ea-ee12873d841c Netherlands | |
| 53188232-8cf4-49af-a074-ee55893316f7 Germany | |
| d3babb28-5203-46eb-ab43-89055bf4618e Hungary | |
| 073b0fdd-4e97-4390-886f-7fce8d8e1dc1 Spain | |
| a707706b-7ace-4933-b8c9-8ad5ec4c95ac Belgium | |
| 0852ca3d-e096-4434-9679-26c1151c69da Germany | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC311013C0201 |
| Instructions et manuels | 1SCC311037M0206 |
| Dessins mécaniques | OS160GD_F_04.igs |
| Déclaration environnementale de produit - DEP | 1SCC311196D0201 |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 182 mm |
| Hauteur nette du produit | 140 mm |
| Profondeur/longueur nette du produit | 130 mm |
| Poids net du produit | 2.6 kg |
| 5.73 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 170 mm |
| 6.7 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 250 mm |
| 9.8 in | |
| Hauteur du niveau d’emballage 1 | 155 mm |
| 6.1 in | |
| Poids brut du colis niveau 1 | 2.8 kg |
| 6.1 lb | |
| Code EAN du niveau d’emballage 1 | 6417019477749 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 160 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 160 A |
| Degré de protection | acc. to IEC 60529 IP20 |
| Type de quatrième pôle | Switched - Fusible Pole |
| Taille du fusible | NH000 |
| NH00 | |
| Système de fusibles | DIN |
| Type de poignée | Pistol handle |
| Type de montage | Base mounting |
| Nombre de pôles | 4P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out, Bottom In - Top Out |
| Perte de puissance | at Rated Current 8 W |
| Courant de court-circuit conditionnel nominal (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Courant nominal (In) | Circuit principal 160 A |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tension nominale de fonctionnement | Circuit principal 690 V AC |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 5 kiloampere rms |
| Normes | IEC 60947-3 |
| Mécanisme de fonctionnement des interrupteurs | 04 (Left Side) |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 20 mm |
| Couple de serrage | 15 … 22 N·m |
| Technique UL/CSA | |
| Couple de serrage | 15 … 22 N·m |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC311209D0201 |
| Certificat ATEX | No certification needed |
| Certificat CCC | CCC OS100-160G_ 2015.pdf |
| Déclaration de conformité - CE | 1SCC311137D2703 |
| Certificat DNV GL | 1SCC311125D0203 |
| Certificat UL | No certification needed |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Finlande) | 3660347 |
