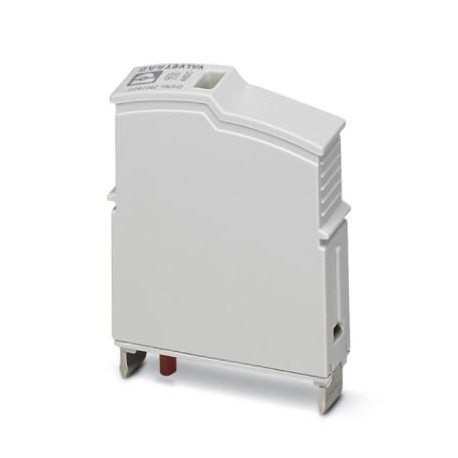

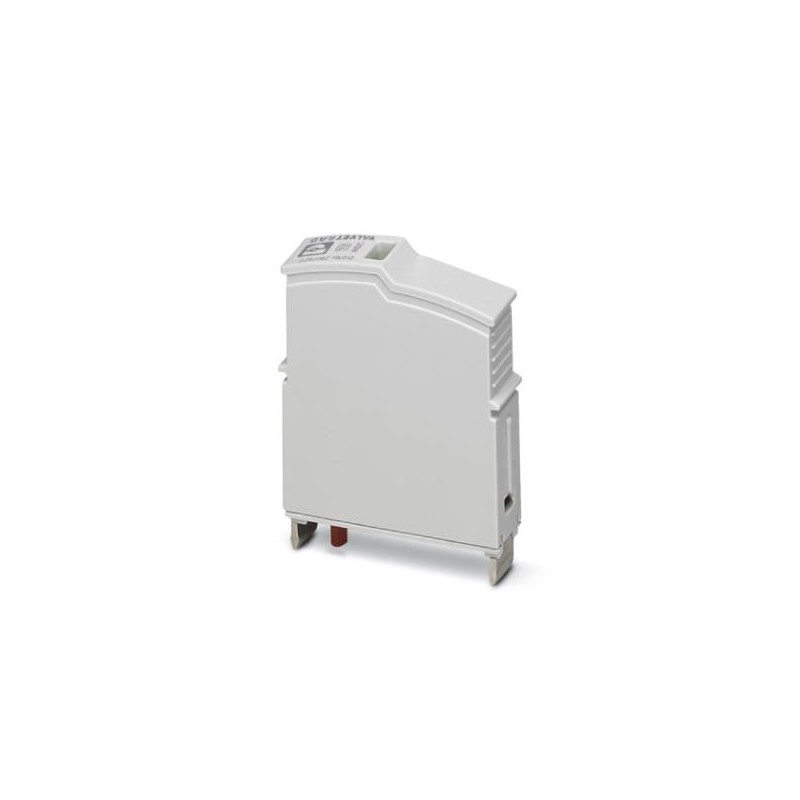

VAL-SEC-T2-48DC-P 2907877 PHOENIX CONTACT Plugue para proteção contra surtos tipo 2
VAL-SEC-T2-48DC-P
2907877
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Plugue para proteção contra surtos tipo 2
Conector de substituição para dispositivo de proteção contra surtos da linha de produtos VALVETRAB SEC para fontes de alimentação DC.
Aterramento, proteção contra raios e sobretensões > Acessórios para a engenharia de energia-proteção contra sobretensões
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2907877 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 50 (C-4-2017) |
| GTIN | 4055626245027 |
| Peso por unidade (exclusive embalagem) | 49,600 GRM |
| Número do imposto alfandegário | 85363030 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 30g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | II |
|---|---|
| T2 | |
| Tipos EN | T2 |
| Sistema de alimentação de corrente IEC | DC |
| Circuitos de proteção | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Tipo de montagem | na base |
| Cor | cinza claro RAL 7035 |
| Material caixa | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Conector |
| Número de pólos | 1 |
| Sinalização de proteção contra surtos com defeito | óptico |
Circuito de proteção
| Tensão nominal UN | 48 V DC ... 60 V DC |
|---|---|
| Máxima tensão contínua UC | 75 V DC |
| Corrente do condutor de proteção IPE | ≤ 50 µA DC |
| Corrente de pico nominal In(8/20)µs | 20 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 40 kA |
| Corrente de teste contra raios (10/350) µs, carga | 2 As |
| Corrente de teste contra raios (10/350) µs, energia específica | 4 kJ/Ω |
| Corrente de teste contra raios (10/350) µs, valor de refração Iimp | 4 kA |
| Resistência a curto-circuito ISCCR | 0,2 kA (sem fusível) |
| 6 kA (com fusível de backup 20 A gG / B) | |
| Nível de proteção Up | ≤ 0,5 kV |
| Tensão residual Ures | ≤ 0,5 kV (com In) |
| ≤ 0,4 kV (com 10 kA) | |
| ≤ 0,35 kV (com 5 kA) | |
| ≤ 0,3 kV (com 2 kA) | |
| Reação TOV com UT | 87 V DC (5 s / withstand mode) |
| Tempo de resposta tA | ≤ 25 ns |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 20 A (gG/B com ISCCR> 200 A) |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 20 A (gG/B com ISCCR> 200 A) |
Especificações UL
| Tipo SPD | 1CA |
|---|---|
| Tensão contínua máxima MCOV | 75 V DC |
| Tensão nominal | 48 V DC |
| Circuitos de proteção | (DC+) - G |
| (DC-) - G | |
| Sistema de distribuição de energia | DC |
| Proteção de tensão nominal VPR | 400 V |
| Corrente nominal de descarga In | 20 kA |
| Resistência a curto-circuito (SCCR) | 50 kA |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 10.0.127130890eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
