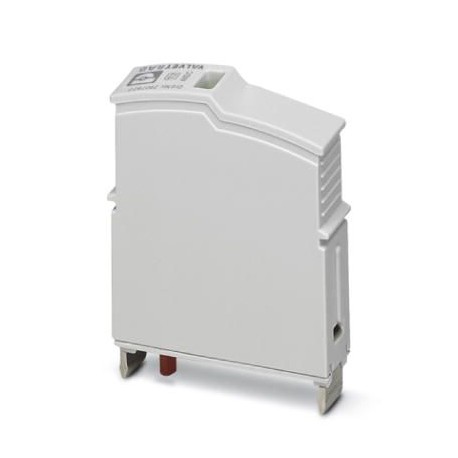

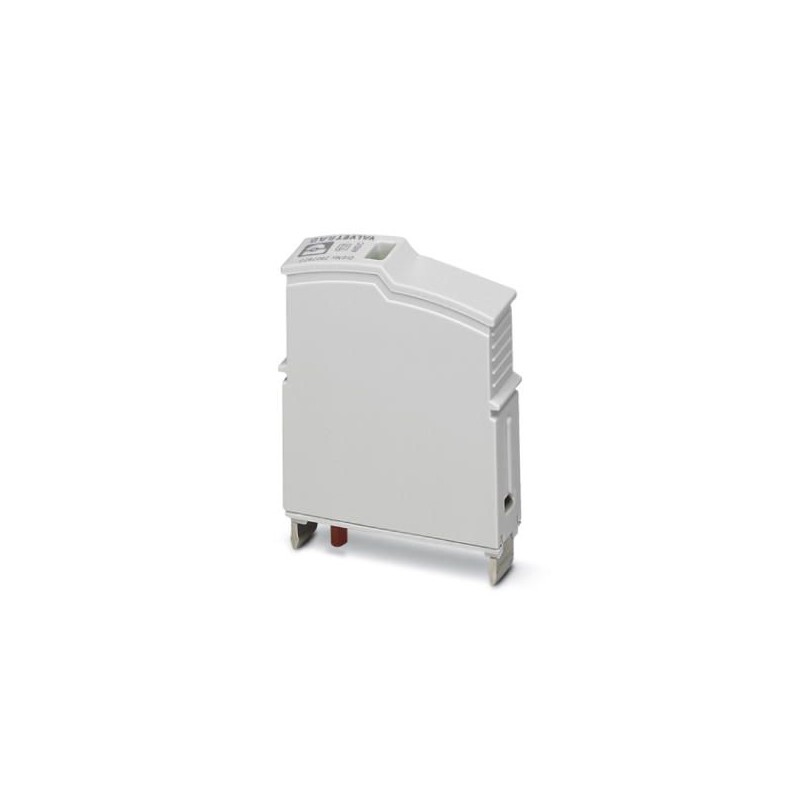

VAL-SEC-T2-48DC-P 2907877 PHOENIX CONTACT Überspannungsschutz-Stecker Typ 2
VAL-SEC-T2-48DC-P
2907877
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Überspannungsschutz-Stecker Typ 2
Ersatzstecker für Überspannungsschutzgerät aus der Produktlinie VALVETRAB SEC für Gleichstromquellen.
Erdung, Blitz- und Überspannungsschutz > Zubehör/Ersatzteile für Überspannungsschutz Energietechnik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2907877 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 50 (C-4-2017) |
| GTIN | 4055626245027 |
| Gewicht pro Stück (exklusive Verpackung) | 49,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 53,800 g |
| Zolltarifnummer | 85363030 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 6000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemein
| IEC-Prüfklasse | II |
|---|---|
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | DC |
| Schutzpfade | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Montageart | auf Basiselement |
| Farbe | lichtgrau RAL 7035 |
| Material Gehäuse | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Stecker |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | optisch |
Schutzschaltung
| Nennspannung UN | 48 V DC ... 60 V DC |
|---|---|
| Höchste Dauerspannung UC | 75 V DC |
| Schutzleiterstrom IPE | ≤ 50 µA DC |
| Nennableitstoßstrom In(8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 40 kA |
| Blitzprüfstrom (10/350) µs, Ladung | 2 As |
| Blitzprüfstrom (10/350) µs, spezifische Energie | 4 kJ/Ω |
| Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp | 4 kA |
| Kurzschlussfestigkeit ISCCR | 0,2 kA (ohne Vorsicherung) |
| 6 kA (bei Vorsicherung 20 A gG / B) | |
| Schutzpegel Up | ≤ 0,5 kV |
| Restspannung Ures | ≤ 0,5 kV (bei In) |
| ≤ 0,4 kV (bei 10 kA) | |
| ≤ 0,35 kV (bei 5 kA) | |
| ≤ 0,3 kV (bei 2 kA) | |
| TOV-Verhalten bei UT | 87 V DC (5 s / withstand mode) |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 20 A (gG / B bei ISCCR> 200 A) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 20 A (gG / B bei ISCCR> 200 A) |
UL Spezifikationen
| SPD Typ | 1CA |
|---|---|
| Maximale Dauerspannung MCOV | 75 V DC |
| Nennspannung | 48 V DC |
| Schutzpfade | (DC+) - G |
| (DC-) - G | |
| Energieverteilungssystem | DC |
| Nennspannungsschutz VPR | 400 V |
| Nennableitstoßstrom In | 20 kA |
| Kurzschlussfestigkeit (SCCR) | 50 kA |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 10.0.127130890eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
