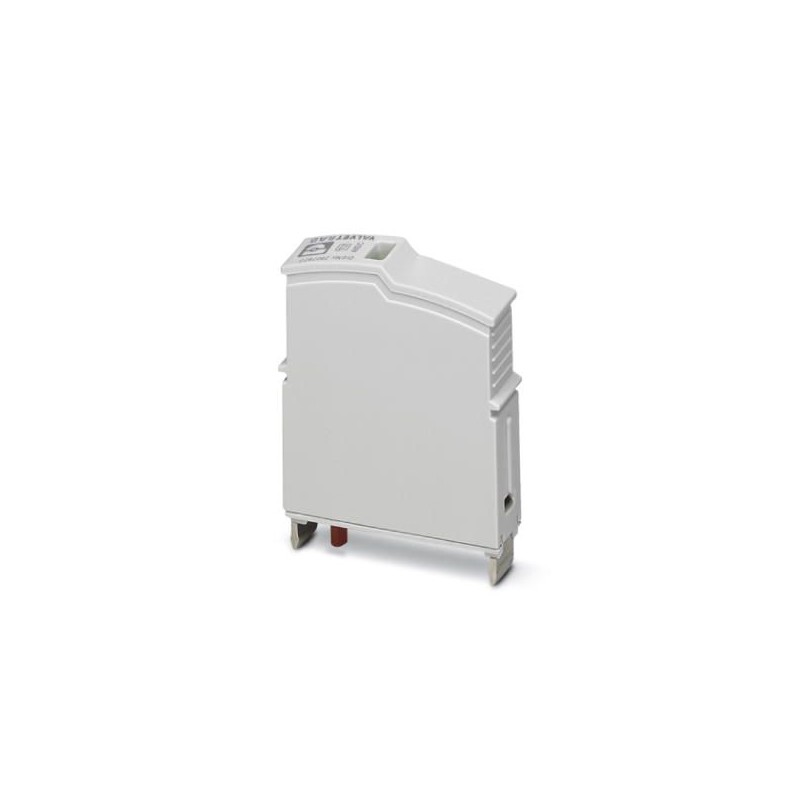

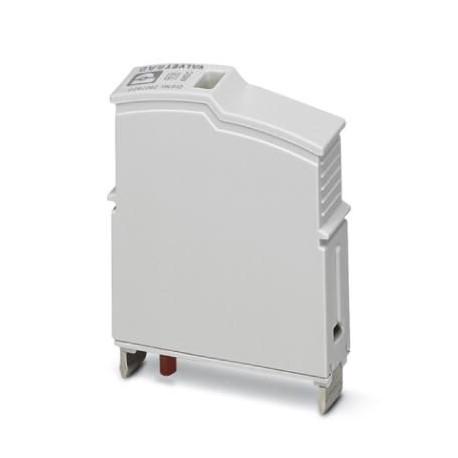

VAL-SEC-T2-48DC-P 2907877 PHOENIX CONTACT Conector de repuesto para dispositivo de protección contra sobrete..
VAL-SEC-T2-48DC-P
2907877
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Conector de repuesto para dispositivo de protección contra sobretensiones de la línea de productos VALVETRAB SEC para fuentes de corriente DC.
Puesta a tierra, protección contra rayos y sobretensiones > Accesorios para la ingeniería de energía de protección contra sobretensiones
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2907877 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL1353 - |
| Página del catálogo | Página 50 (C_4_2017) |
| EAN | 4055626245027 |
| Peso por unidad (sin incluir el embalaje) | 49,600 g |
| Número de tarifa arancelaria | 85363030 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 6000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 30g (Semisinusoide / 11ms / 3x X, Y, Z) |
| Vibración (en servicio) | 5g (10...500 Hz/2,5 h/X, Y, Z) |
Generalidades
| Clase de ensayo IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | DC |
| Pistas de protección | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Tipo de montaje | en elemento de base |
| Color | gris luminoso RAL 7035 |
| Material carcasa | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Grado de polución | 2 |
| Clase de combustibilidad según UL 94 | V-0 |
| Construcción | Macho |
| Número de polos | 1 |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
Circuito de protección
| Tensión nominal UN | 48 V DC ... 60 V DC |
|---|---|
| Tensión constante máxima UC | 75 V DC |
| Corriente de conductor de protección IPE | ≤ 50 µA DC |
| Corriente transitoria nominal In(8/20) µs | 20 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 40 kA |
| Corriente de rayo de prueba (10/350) µs, carga | 2 As |
| Corriente de rayo de prueba (10/350) µs, energía específica | 4 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs, corriente de pico Iimp | 4 kA |
| Resistencia al cortocircuito ISCCR | 0,2 kA (sin fusible previo) |
| 6 kA (en caso de fusible previo 20 A gG / B) | |
| Nivel de protección Up | ≤ 0,5 kV |
| Tensión residual Ures | ≤ 0,5 kV (en In) |
| ≤ 0,4 kV (con 10 kA) | |
| ≤ 0,35 kV (con 5 kA) | |
| ≤ 0,3 kV (para 2 kA) | |
| Comportamiento TOV en UT | 87 V DC (5 s / modo estacionario) |
| Tiempo de reacción tA | ≤ 25 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 20 A (gG/B para ISCCR> 200 A) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 20 A (gG/B para ISCCR> 200 A) |
Especificaciones UL
| Tipo SPD | 1CA |
|---|---|
| Tensión constante máxima MCOV | 75 V DC |
| Tensión nominal | 48 V DC |
| Pistas de protección | (DC+) - G |
| (DC-) - G | |
| Sistema de distribución de energía | DC |
| Protección de tensión nominal VPR | 400 V |
| Corriente transitoria nominal In | 20 kA |
| Capacidad de cortocircuito (SCCR) | 50 kA |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 10.0.127130890eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
