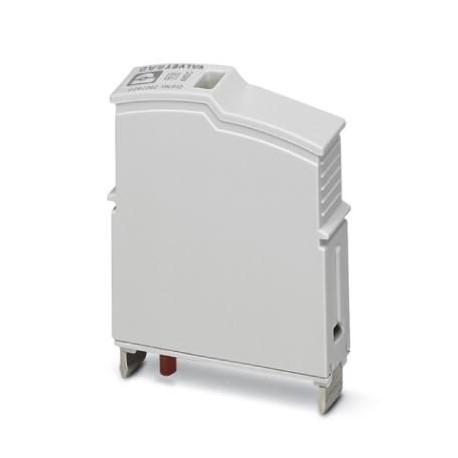

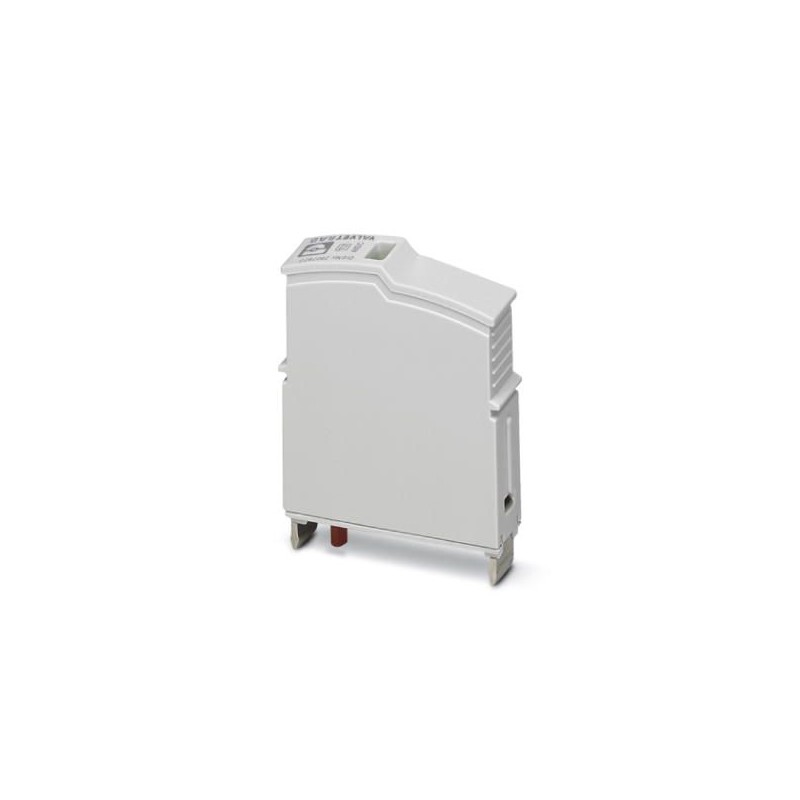

VAL-SEC-T2-48DC-P 2907877 PHOENIX CONTACT Connecteur de protection antisurtension type 2
VAL-SEC-T2-48DC-P
2907877
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Connecteur de protection antisurtension type 2
Connecteur de remplacement pour dispositif de protection contre les surtensions de la gamme de produits VALVETRAB SEC pour les sources d’alimentation CC.
Protection par mise à la terre, contre la foudre et contre les surtensions > Accessoires de parafoudre pour équipement électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2907877 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 50 (C-4-2017) |
| GTIN | 4055626245027 |
| Poids par pièce (hors emballage) | 0,050 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | DC |
| Circuits de protection | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Type de montage | sur embase |
| Coloris | gris clair RAL 7035 |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Connecteur mâle |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 48 V DC ... 60 V DC |
|---|---|
| Tension permanente maximale UC | 75 V DC |
| Courant résidual IPE | ≤ 50 µA DC |
| Courant nom. de décharge In(8/20)µs | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Courant d'essai (10/350) µs, charge | 2 As |
| Courant d'essai (10/350) µs, énergie spécifique | 4 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 4 kA |
| Courant de court-circuit assigné ISCCR | 0,2 kA (sans fusible) |
| 6 kA (avec fusible en amont 20 A gG / B) | |
| Niveau de protection en tension Up | ≤ 0,5 kV |
| Tension résiduelle Ures | ≤ 0,5 kV (pour In) |
| ≤ 0,4 kV (pour 10 kA) | |
| ≤ 0,35 kV (à 5 kA) | |
| ≤ 0,3 kV (pour 2 kA) | |
| Réponse au TOV pour UT | 87 V DC (5 s / mode résistance) |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage simple en V | 20 A (gG/B à ISCCR> 200 A) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 20 A (gG/B à ISCCR> 200 A) |
Spécifications UL
| Type SPD | 1CA |
|---|---|
| Tension maximale permanente MCOV | 75 V DC |
| Tension nominale | 48 V DC |
| Circuits de protection | (DC+) - G |
| (DC-) - G | |
| Système de distribution d'énergie | DC |
| Protection de la tension nominale VPR | 400 V |
| Courant nominal de décharge In | 20 kA |
| Capacité de charge en court-circuit (SCCR) | 50 kA |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 10.0.127130890eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
