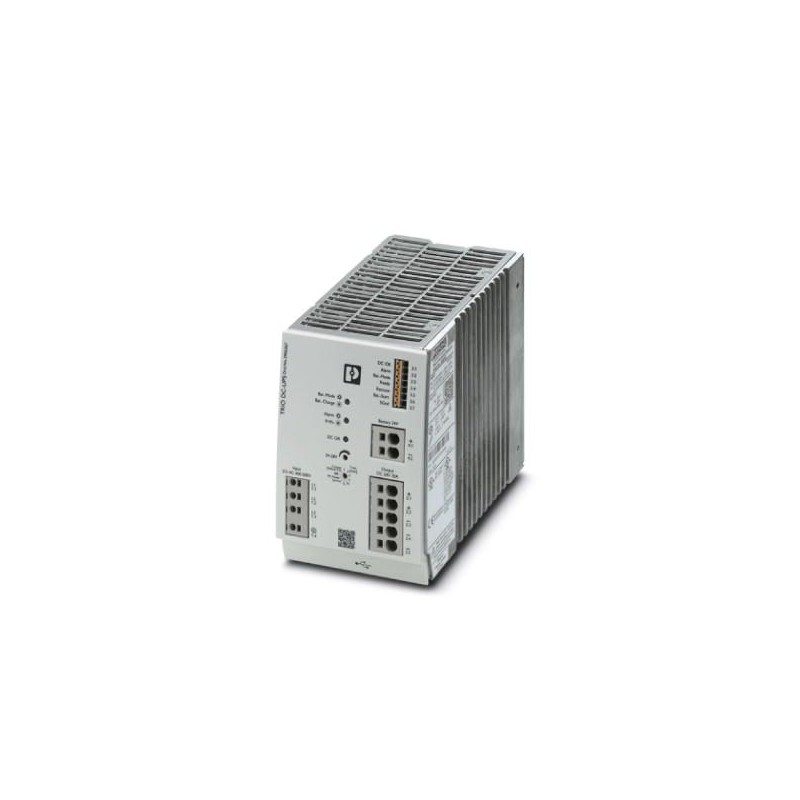

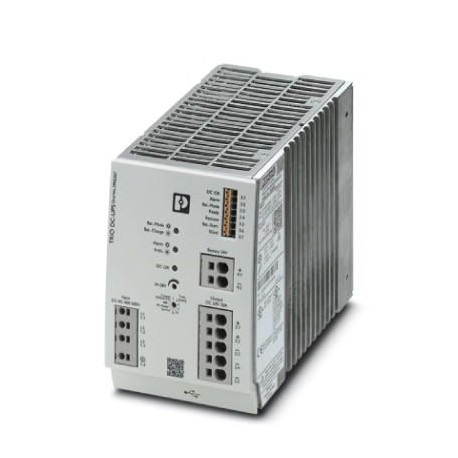

TRIO-UPS-2G/3AC/24DC/20 2906367 PHOENIX CONTACT Fonte de alimentação ininterrupta
TRIO-UPS-2G/3AC/24DC/20
2906367
PHOENIX_CONTACT
Fonte de alimentação ininterrupta
TRIO UPS - UPS com fonte de alimentação integrada para acumuladores de energia de chumbo AGM 4 Ah - 40 Ah, USB (Modbus/RTU), montagem em trilho, conexão push-in, entrada: 3fase, saída: 24 VDC / 20 A
Material de instalação de redes de telecomunicações DNT / FNT > UPS/SAI (Sistema de Alimentação Ininterrupta)
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões novecentos e seis mil trezentos e sessenta e sete |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, sessenta e oito mil e cinquenta e três |
| Peso por Peça (excluindo embalagem) | 2,007.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, quarenta e quatro mil, trinta |
| País de origem | CN (China) |
Dimensões
| Largura | 88 mm |
|---|---|
| Altura | 130 mm |
| Profundidade | 160 mm |
| Largura com alternativas de montagem | 160 mm |
| Altura com alternativas de montagem | 130 mm |
| Profundidade com alternativas de montagem | 88 mm |
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -25 °C ... 70 °C (> 60 °C Com Dissipação De Calor: 2.5 %/K) |
| Temperatura ambiente (start-up tipo testado) | -40 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Max. permitida humidade relativa (em funcionamento) | ≤ 95 % (A +25°C, sem condensação) |
| Classe climática | 3K3 (no acc. com o PT 60721) |
| Grau de poluição | Dois |
| Altura de instalação | ≤ 4000 m (> 2000 m, observar redução de potência) |
Dados de entrada
| Limitação de corrente de entrada/I2t | < 0.76 UmDoiss |
|---|---|
| Rede buffer | ≥ 25 ms (400 V AC) |
| Tempo de resposta típico | 200 ms |
| Entrada fusível, integrada | 6.3-A (slow-blow, interno) |
Saída de dados
| Tensão Nominal de saída | 24 V DC |
|---|---|
| Faixa de ajuste da tensão de saída (UConjunto) | 24 V DC ... 28 V DC (> 24 V capacidade constante) |
| Nominal corrente de saída (IN) | 20 Um |
| Dynamic Boost (EuDyn.Aumentar) | 30 Um |
| Dissipação de calor | > 60 °C (2.5%/K de PForanom.) |
| Controle de desvio | < 0.3 % (carga Estática de alteração de 10 % e 90 %) |
| Dissipação máxima de potência em condição sem carga | < 3,6 W (400 V AC) |
| Eficiência | typ. 93 % (400 V AC) |
| typ. 92 % (480 V CA) | |
| typ. 94 % (operação com Bateria) | |
| Ondulação Residual | < 20 mV |
| Ligação em paralelo | sim, com diodo módulo desacoplados |
| Sobretensão proteção contra sobretensão interno tensões | < 30 V DC |
| Comentários resistência | ≤ 35 V DC |
Geral
| Peso líquido | 1.71 kg |
|---|---|
| Tensão de isolamento de entrada/saída | 4 kV CA (tipo teste) |
| 2 kV AC (teste de rotina) | |
| Classe de proteção | Eu |
| MTBF (IEC 61709, SN 29500) | > 1108720 h (400 V AC, a 25°C) |
| > 680194 h (400 V AC, a 40°C) | |
| > 323816 h (400 V CA, 60°C) | |
| Posição de montagem | horizontal do trilho DIN ts 35, EN 60715 |
| Instruções de montagem | ajustável: horizontalmente, 0 mm, verticalmente 50 mm |
Dados de conexão de entrada
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 4 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Doze |
| Comprimento de decapagem | 10 mm |
Conexão de dados, saída de
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 10 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 6 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dezesseis |
| Comprimento de decapagem | 15 mm |
Ligação de dados de sinalização
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dezesseis |
| Comprimento de decapagem | 8 mm |
O processo de carga
| Carga curva característica | UIZeroU |
|---|---|
| Corrente de carga | 0,5 A ... 3-A (-25 °C ... 60 °C) |
Normas e Regulamentos
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
|---|---|
| Normas/regulamentos | EN 61000-4-2 |
| Contato descarga | 4 kV (Teste de Nível 2) |
| Normas/regulamentos | EN 61000-4-3 |
| Gama de frequência | 80 MHz De 1 GHz ... |
| Teste de força do campo | 10 V/m (Nível de Teste 3) |
| Normas/regulamentos | EN 61000-4-4 |
| Comentários | Critério B |
| Normas/regulamentos | EN 61000-4-6 |
| Gama de frequência | De 0,15 MHz 80 MHz ... |
| Tensão | 10 V (Nível De Teste 3) |
| Realizado de emissão de ruído | EN 61000-6-4 (Classe A) |
| Normas/regulamentos | PT 61000-4-12 |
| Diretriz De Baixa Tensão | Conformidade com a Directiva de Baixa Tensão 2014/35/CE |
| Padrão de fornecimento de energia de dispositivos para baixa tensão com saída DC | PT 61204-3 |
| Padrão de Segurança de extra-baixa tensão | IEC 61010 (SELV) / (PELV) |
| Padrão de isolamento de Segurança | DIN VDE 0100-410 |
| UL | UL Listado UL 61010 |
| UL/C-UL, ANSI/ISA-12.12.01 Classe I, Divisão 2, Grupos A, B, C | |
| Choque | 30g, de 18 ms, de acordo com a norma IEC 60068-2-27 |
| Vibração (operação) | em conformidade com a norma IEC 60068-2-6 |
| Categoria de sobretensão (EN 61010-1) | II |
Classificações
| Característica | Valor |
|---|---|
| Tensão de entrada (intervalo) (EF003840) | 320 V |
| Tensão de saída (intervalo) (EF003933) | 24 V |
| Interface USB (EF002039) | Não |
| Com interface de comunicação RS-232 (EF007312) | Não |
| SNMP (EF005284) | Não |
| Tipo de tensão (EF000187) | AC |
| Altura (EF000040) | 130 mm |
| Largura (EF000008) | 88 mm |
| Profundidade (EF000049) | 160 mm |
| Peso (EF000167) | 1.733 kg |
| Conexão de entrada (EF009726) | Outro |
