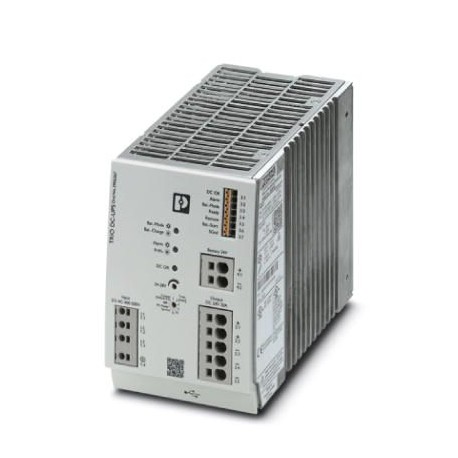

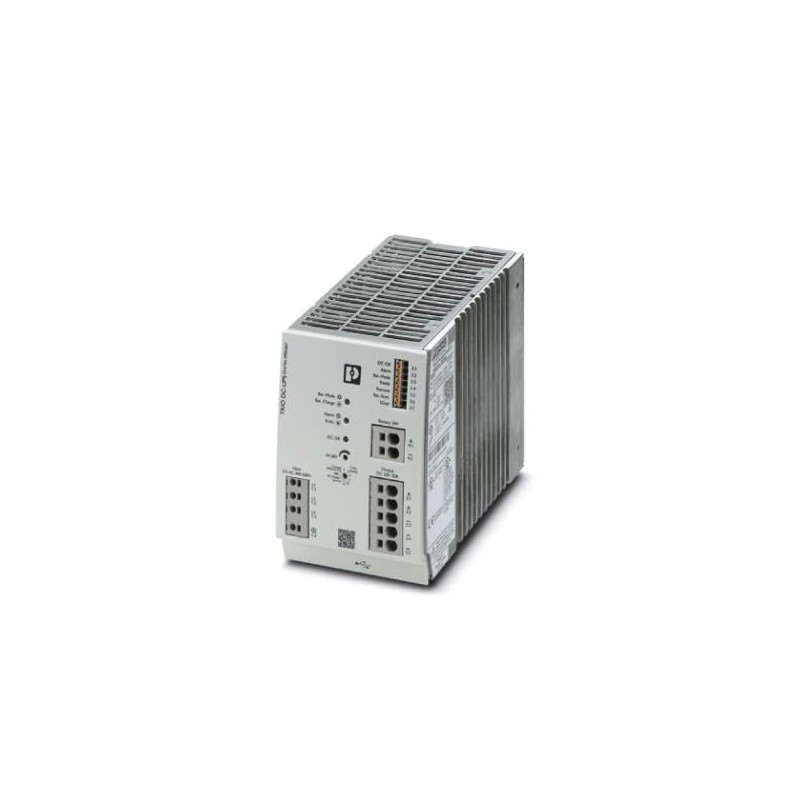

TRIO-UPS-2G/3AC/24DC/20 2906367 PHOENIX CONTACT Systèmes d'alimentation sans coupure
TRIO-UPS-2G/3AC/24DC/20
2906367
PHOENIX_CONTACT
Systèmes d'alimentation sans coupure
TRIO UPS - UPS avec alimentation intégrée pour accumulateurs d’énergie au plomb AGM 4 Ah - 40 Ah, USB (Modbus/RTU), Montage sur rail, Connexion enfichable, entrée : 3phase, sortie : 24 VDC / 20 A
Installation de réseaux de communication > Alimentation sans interruption
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent six mille trois cent soixante sept |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626068053 |
| Poids par Pièce (hors emballage) | 2,007.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quarante quatre mille trente |
| Pays d'origine | CN (Chine) |
Dimensions
| Largeur | 88 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 160 mm |
| Largeur, avec l'alternative de l'assemblée | 160 mm |
| Hauteur avec la variante de l'assemblée | 130 mm |
| Profondeur avec la variante de l'assemblée | 88 mm |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Déclassement: 2.5 %/K) |
| Température ambiante (type de démarrage testé) | -40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Max. admissible d'humidité relative (en fonctionnement) | ≤ 95 % (À +25°C, sans condensation) |
| Climatiques de la classe | 3K3 (acc. avec la norme EN 60721) |
| Degré de pollution | Deux |
| Hauteur d'Installation | ≤ 4000 m (> 2000 m, observer déclassement) |
Les données d'entrée
| Appel limitation de courant/I2t | < 0.76 UnDeuxs |
|---|---|
| Réseau de mise en mémoire tampon | ≥ 25 ms (400 V AC) |
| Temps de réponse typique | 200 ms |
| Fusible d'entrée intégré | 6.3 A (à action retardée, interne) |
Les données de sortie
| Tension de sortie nominale | 24 V DC |
|---|---|
| Plage de réglage de la tension de sortie (UEnsemble) | 24 V DC ... 28 V DC (> 24 V capacité constante) |
| Nominale courant de sortie (IN) | 20 Un |
| Dynamic Boost (JeDyn.Boost) | 30 Un |
| Déclassement | > 60 °C (De 2,5%/K de PHorsnom.) |
| Contrôle de la déviation | Moins de 0,3 % (charge Statique changement de 10 % ... 90 %) |
| Maximum de dissipation de puissance sans condition de charge | < 3.6 W (400 V AC) |
| L'efficacité | typ. 93 % (400 V AC) |
| typ. 92 % (480 V AC) | |
| typ. 94 % (fonctionnement sur Batterie) | |
| Ondulation résiduelle | < 20 mV |
| Connexion en parallèle | oui, avec la diode module découplé |
| Les surtensions protection contre les surtensions | < 30 V DC |
| Commentaires de la résistance | ≤ 35 V DC |
Général
| Poids Net | 1,71 kg |
|---|---|
| Tension d'isolement entrée/sortie | 4 kV AC (essai de type) |
| 2 kV AC (test de routine) | |
| Classe de Protection | J' |
| MTBF (CEI 61709, SN 29500) | > 1108720 h (400 V AC, à 25°C) |
| > 680194 h (400 V AC, à 40°C) | |
| > 323816 h (400 V AC, 60°C) | |
| Position de montage | horizontal sur rail DIN NS 35, EN 60715 |
| Instructions de montage | alignable: horizontalement 0 mm, verticalement 50 mm |
Les données de connexion, entrée
| Méthode de connexion | Pousser-dans le cadre |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 4 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Douze |
| Dénudage des conducteurs | 10 mm |
Les données de connexion, de sortie
| Méthode de connexion | Pousser-dans le cadre |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 10 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 6 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Dénudage des conducteurs | 15 mm |
Les données de connexion pour la signalisation
| Méthode de connexion | Pousser-dans le cadre |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Dénudage des conducteurs | 8 mm |
Processus de charge
| De Charge de la courbe caractéristique | UIZeroU |
|---|---|
| Courant de Charge | 0,5 A ... 3 A (-25 °C ... 60 °C) |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Normes/règlements | EN 61000-4-2 |
| Décharge au Contact | 4 kV (Niveau 2) |
| Normes/règlements | EN 61000-4-3 |
| Gamme de fréquence | 80 MHz À 1 GHz ... |
| Essai d'intensité de champ | 10 V/m (Test de Niveau 3) |
| Normes/règlements | EN 61000-4-4 |
| Commentaires | Critère B |
| Normes/règlements | EN 61000-4-6 |
| Gamme de fréquence | De 0,15 ... 80 MHz MHz |
| Tension | 10 V (Test De Niveau 3) |
| Menée émission de bruit | EN 61000-6-4 (Classe A) |
| Normes/règlements | FR 61000-4-12 |
| Directive Basse Tension | Conformité avec la Basse Tension Directive 2014/35/CE |
| Standard - dispositifs d'alimentation d'énergie de basse tension avec sortie DC | EN 61204-3 |
| Standard de Sécurité très basse tension | IEC 61010 (SELV) / (PELV) |
| Standard - isolation de Sécurité | DIN VDE 0100-410 |
| Approbations UL | UL UL 61010 |
| UL/C-UL ANSI/ISA 12.12.01 de Classe I, Division 2, Groupes A, B, C | |
| Choc | 30g, 18 ms conformément à IEC 60068-2-27 |
| Vibrations (fonctionnement) | conformément à IEC 60068-2-6 |
| Catégorie de surtension (EN 61010-1) | II |
Les Classifications
| Caractéristique | Valeur |
|---|---|
| Tension d'entrée (EF003840) | 320 V |
| Tension de sortie (EF003933) | 24 V |
| Interface USB (EF002039) | Non |
| Avec interface de communication RS-232 (EF007312) | Non |
| SNMP (EF005284) | Non |
| Type de tension (EF000187) | CA |
| Hauteur (EF000040) | 130 mm |
| Largeur (EF000008) | 88 mm |
| Profondeur (EF000049) | 160 mm |
| Poids (EF000167) | 1.733 kg |
| Raccordement d'entrée (EF009726) | Autre |
