Vergrößern

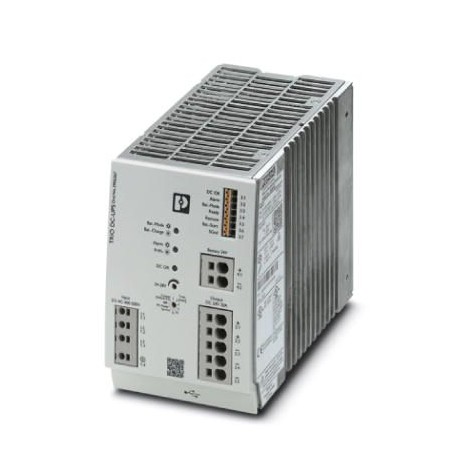

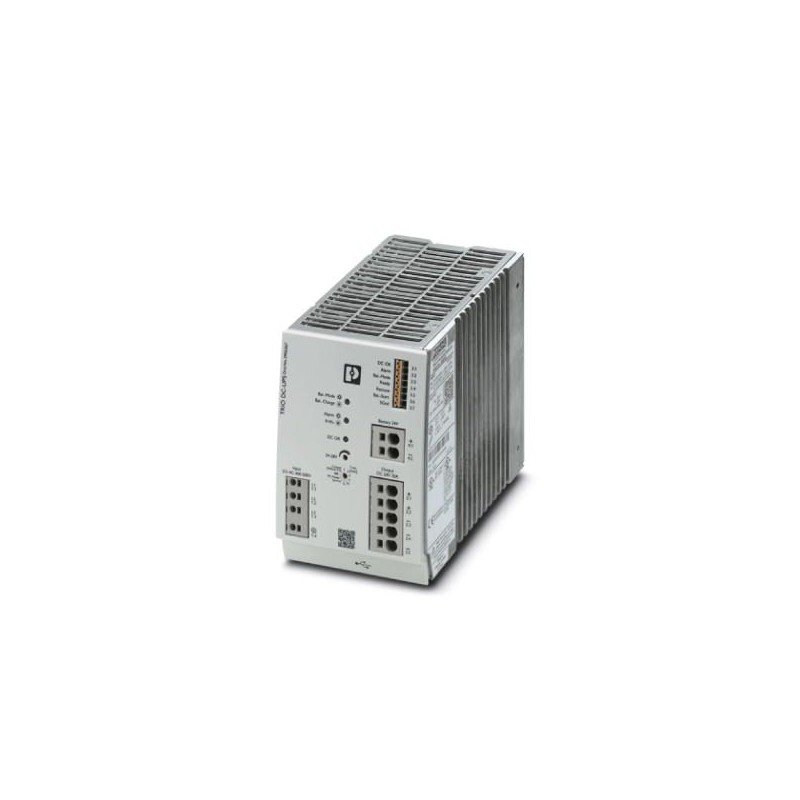

TRIO-UPS-2G/3AC/24DC/20 2906367 PHOENIX CONTACT Unterbrechungsfreie Stromversorgung
TRIO-UPS-2G/3AC/24DC/20
2906367
PHOENIX_CONTACT
Unterbrechungsfreie Stromversorgung
TRIO UPS - USV mit integriertem Netzteil für AGM Blei-Energiespeicher 4 Ah - 40 Ah, USB (Modbus/RTU), Hutschienenmontage, Push-in-Anschluss, Eingang: 3phasig, Ausgang: 24 VDC / 20 A
Installationsmaterial Kommunikationsnetze DNT/FNT > USV-Anlage
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert sechs tausend drei hundert sieben und sechzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626068053 |
| Gewicht pro Stück (exklusive Verpackung) | 2.007 im übrigen.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier und vierzig tausend dreißig |
| Herkunftsland | CN (China) |
Abmessungen
| Breite | 88 mm |
|---|---|
| Höhe | 130 mm |
| Tiefe | 160 mm |
| Breite bei alternativer Montage | 160 mm |
| Höhe bei alternativer Montage | 130 mm |
| Tiefe bei alternativer Montage | 88 mm |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Umgebungstemperatur (start-up-Typ getestet) | -40 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % (Bei +25°C, nicht kondensierend) |
| Klimatischen Klasse | 3K3 (in acc. mit EN 60721)verfügbar |
| Grad der Verschmutzung | Zwei |
| Installation Höhe | ≤ 4000 m (> 2000 m derating beachten) |
Input-Daten
| Einschaltstrombegrenzung/I2t | < 0.76 AZweis |
|---|---|
| Netz-Pufferung | ≥ 25 ms (400 V AC) |
| Typische Reaktionszeit | 200 ms |
| Input-Sicherung, integrierter | 6,3 A (träge, intern) |
Output-Daten
| Nominale Ausgang Spannung | 24 V DC |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 24 V DC ... 28 V DC (> 24 V Konstante Kapazität) |
| Nominal output current (IN) | 20 A |
| Dynamischer Boost (IchDyn.Boost) | 30 A |
| Derating | > 60 °C (2,5%/K von PAusnom.) |
| Regelabweichung | < 0.3 % (Statische Belastung ändern 10 % ... 90 %) |
| Maximale Verlustleistung im Leerlauf-Zustand | < 3.6 W (400 V AC) |
| Effizienz | typ. 93 % (AC 400 V) |
| typ. 92 % (480 V AC) | |
| typ. 94 % (Batterie-Betrieb) | |
| Restwelligkeit | < 20 mV |
| Die Parallelschaltung | ja, mit Diodenmodul entkoppelt |
| Überspannungsschutz gegen interne überspannungen | < 30 V DC |
| Feedback-Widerstand | ≤ 35 V DC |
Allgemeine
| Netto-Gewicht | 1.71 kg |
|---|---|
| Isolationsspannung-Eingang/Ausgang | 4 kV AC (Typprüfung) |
| 2 kV AC (routine test) | |
| Schutz-Klasse | Ich |
| MTBF (IEC 61709, SN 29500) | > 1108720 h (400 V AC, bei 25°C) |
| > 680194 h (400 V AC, bei 40°C) | |
| > 323816 h (400 V AC bei 60°C) | |
| Einbaulage | horizontal auf DIN-schiene NS 35, EN 60715 |
| Montage-Anleitung | alignable: horizontal 0 mm, vertikal 50 mm |
Verbindung von Daten, Eingabe
| Verbindungs-Methode | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 4 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Zwölf |
| Abisolierlänge | 10 mm |
Verbindung von Daten -, Ausgabe -
| Verbindungs-Methode | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 10 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 6 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Sechzehn |
| Abisolierlänge | 15 mm |
Verbindungsdaten für die Signalisierung
| Verbindungs-Methode | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 1,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 1,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Sechzehn |
| Abisolierlänge | 8 mm |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Normen/Vorschriften | EN 61000-4-2 |
| Kontakt discharge | 4 kV (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Test Feldstärke | 10 V/m (Test-Niveau 3) |
| Normen/Vorschriften | EN 61000-4-4 |
| Kommentare | Kriterium B |
| Normen/Vorschriften | EN 61000-4-6 |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Test-Niveau 3) |
| Geleitete emission | EN 61000-6-4 (Klasse A) |
| Normen/Vorschriften | EN 61000-4-12 |
| Niederspannungs-Richtlinie | Die übereinstimmung mit der Niederspannungsrichtlinie 2014/35/EG |
| Standard - stromversorgungsgeräte für Niederspannung mit DC-Ausgang | EN 61204-3 |
| Standard – Safety extra-low voltage | IEC 61010 (SICHERHEITS-KLEINSPANNUNG) / (PELV) |
| Norm - Sichere Trennung | DIN VDE 0100-410 |
| UL-Zulassungen | UL-Gelistet UL 61010 |
| UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Gruppen A, B, C | |
| Schock | 30g, 18 ms nach IEC 60068-2-27 |
| Vibration (Betrieb) | in übereinstimmung mit IEC 60068-2-6 |
| Überspannungskategorie (EN 61010-1) | II |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 320 V |
| Ausgangsspannung (EF003933) | 24 V |
| USB-Schnittstelle (EF002039) | Nein |
| Mit Kommunikationsschnittstelle RS-232 (EF007312) | Nein |
| SNMP (EF005284) | Nein |
| Spannungsart (EF000187) | AC |
| Höhe (EF000040) | 130 mm |
| Breite (EF000008) | 88 mm |
| Tiefe (EF000049) | 160 mm |
| Gewicht (EF000167) | 1.733 kg |
| Eingangsanschluss (EF009726) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
