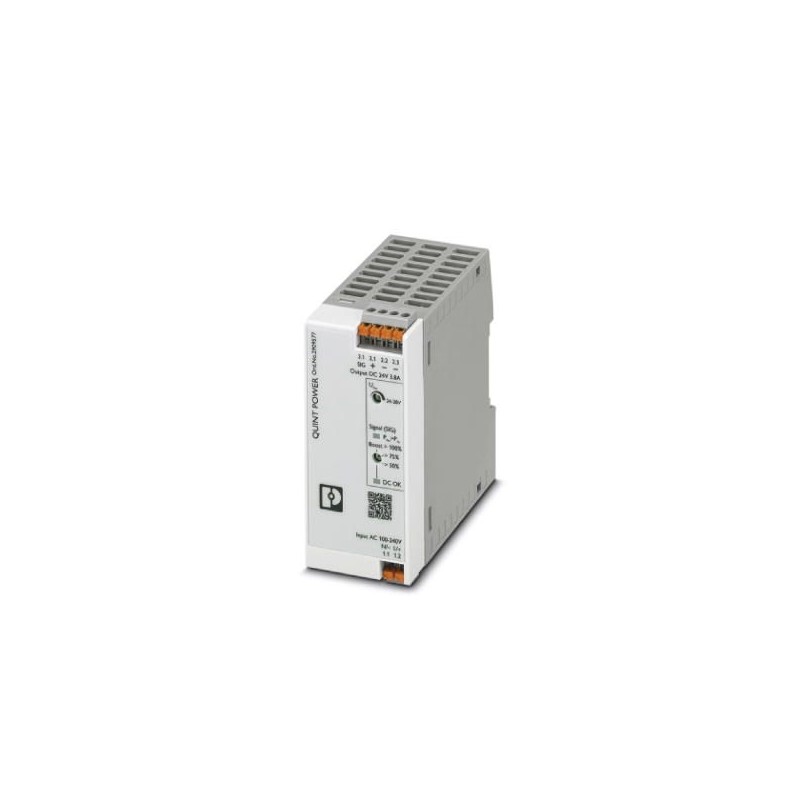

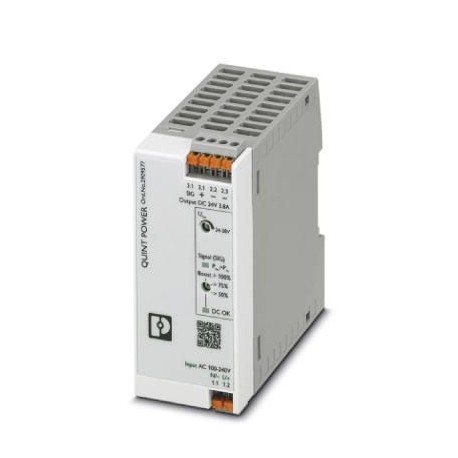

QUINT4-PS/1AC/24DC/3.8/PT 2909577 PHOENIX CONTACT Unidade de fonte de alimentação
QUINT4-PS/1AC/24DC/3.8/PT
2909577
PHOENIX_CONTACT
Unidade de fonte de alimentação
Fontes de alimentação de comutação primária, QUINT POWER, conexão push-in, montagem em trilho, entrada: 1 fase, saída: 24 VDC / 3,8 A
Aparelhos elétricos de baixa tensão > Fonte de alimentação CC
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, novecentos e nove mil quinhentos setenta e sete |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e cinquenta e seis mil quatrocentos e oitenta e oito |
| Peso por Peça (excluindo embalagem) | 380.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, quarenta e quatro mil, trinta |
| País de origem | DE (Alemanha) |
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -25 °C ... 70 °C (> 60 °C Com Dissipação De Calor: 2.5 %/K) |
| Temperatura ambiente (start-up tipo testado) | -40 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Max. permitida humidade relativa (em funcionamento) | ≤ 95 % (a 25 °C, sem condensação) |
| Classe climática | 3K3 (no acc. com o PT 60721) |
| Grau de poluição | Dois |
| Altura de instalação | ≤ 5000 m (> 2000 m, observar redução de potência) |
Dados de entrada
| Faixa de tensão de entrada | 100 V AC A 240 V AC -15 % ... +10 % |
|---|---|
| 110 V DC ... 250 V DC -20 % ... +40 % | |
| Resistência dielétrica máxima | 300 V AC 30 s |
| Corrente de descarga para PE | < 0.25 mA (264 V CA, 60 Hz) |
| Consumo de corrente | 1-A (100 V AC) |
| 0.83 (120 V CA) | |
| A 0,46 A (230 V AC) | |
| 0.44 UM (240 V AC) | |
| Potência Nominal consumo de | 104 VA |
| Corrente de entrada corrente de pico | typ. 13-A (a 25 °C) |
| Rede buffer | typ. 35 ms (120 V CA) |
| typ. 35 ms (230 V AC) | |
| Entrada fusível | 3.15-A (slow-blow, interno) |
| Escolha adequada de disjuntores | 6 ... 16 A (Característica B, C, D, K ou comparável) |
| Tipo de protecção | Transiente de proteção |
| O circuito de protecção/componente | Regulador de tensão |
Saída de dados
| Tensão Nominal de saída | 24 V DC |
|---|---|
| Faixa de ajuste da tensão de saída (UConjunto) | 24 V DC ... 28 V DC (capacidade constante) |
| Nominal corrente de saída (IN) | 3.8 Um |
| Dynamic Boost (EuDyn.Aumentar) | 7-A (≤ 60 °C (5 s)) |
| Dissipação de calor | > 60 °C (2.5%/K) |
| Ligação em paralelo | Sim, para redundância e maior capacidade |
| Ligação em série | sim |
| Comentários resistência | ≤ 35 V DC |
| Protecção contra picos de tensão na saída | ≤ 32 V DC |
| Controle de desvio | < 0.5 % (carga Estática de alteração de 10 % e 90 %) |
| < 3 % (carga Dinâmica de alteração de 10 % e 90 %, (10 Hz)) | |
| < 0.2 % (alteração na tensão de entrada ±10 %) | |
| Ondulação Residual | < 45 mVPP(com valores nominais) |
| Potência de saída | 90 W |
| Tempo de resposta típico | 500 ms |
| Dissipação máxima de potência em condição sem carga | < 1 W (120 V CA) |
| < 1 W (230 V AC) | |
| Perda de potência nominal da carga máxima. | < 7 W (120 V CA) |
| < 6 W (230 V AC) |
Geral
| Peso líquido | 0.296 kg |
|---|---|
| Eficiência | typ. 92.8 % (120 V CA) |
| typ. 93.7 % (230 V AC) | |
| Tensão de isolamento de entrada/saída | 4 kV CA (tipo teste) |
| 3 kV CA (teste de rotina) | |
| Classe de proteção | II |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1272000 h (25 °C) |
| > 690000 h (40 °C) | |
| > 271000 h (60 °C) | |
| Instruções de montagem | Montagem em trilho DIN |
Dados de conexão de entrada
| Método de ligação | Push-in tecnologia |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Quatorze |
| Comprimento de decapagem | 10 mm |
Conexão de dados, saída de
| Método de ligação | Push-in tecnologia |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Quatorze |
| Comprimento de decapagem | 10 mm |
Ligação de dados de sinalização
| Método de ligação | Push-in tecnologia |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Quatorze |
| Comprimento de decapagem | 10 mm |
Normas e Regulamentos
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
|---|---|
| Normas/regulamentos | EN 61000-4-2 |
| Contato descarga | 4 kV (Teste de Nível 2) |
| Normas/regulamentos | EN 61000-4-3 |
| Gama de frequência | 80 MHz De 1 GHz ... |
| Teste de força do campo | 10 V/m (Nível de Teste 3) |
| Gama de frequência | 1.4 GHz, 2 GHz ... |
| Teste de força do campo | 3 V/m (Teste de Nível 2) |
| Normas/regulamentos | EN 61000-4-4 |
| Comentários | Critério B |
| Normas/regulamentos | EN 61000-4-6 |
| Gama de frequência | De 0,15 MHz 80 MHz ... |
| Tensão | 10 V (Nível De Teste 3) |
| Realizado de emissão de ruído | PT 55016 EN 61000-6-4 (Classe A) |
| Normas/regulamentos | EN 61000-4-8 |
| EN 61000-4-11 | |
| PT 61000-4-9 | |
| PT 61000-4-12 | |
| PT 61000-4-16 | |
| PT 61000-4-18 | |
| Padrão de Segurança de transformadores | PT 61558-2-16 |
| Norma de segurança Elétrica | IEC 61010-2-201 (SELV) |
| Padrão de fornecimento de energia de dispositivos para baixa tensão com saída DC | PT 61204-3 |
| Padrão de Segurança de extra-baixa tensão | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Padrão de isolamento de Segurança | IEC 61558-2-16 |
| IEC 61010-2-201 | |
| Padrão de Limitação de corrente de correntes harmônicas | EN 61000-3-2 |
| UL | UL Listado UL 61010-1 |
| UL Listado UL 61010-2-201 | |
| UL 1310 Classe de Potência 2 Unidades | |
| ANSI/UL 121201 Classe I, Divisão 2, Grupos A, B, C, D (classificada) | |
| Choque | 18 ms, 30g, em cada sentido do espaço (de acordo com IEC 60068-2-27) |
| Vibração (operação) | < 15 Hz, ±2,5 mm de amplitude; 15 Hz A 100 Hz: 2,3 g de 90 Min. (de acordo com IEC 60068-2-6) |
| Categoria de sobretensão (EN 61010-1) | II |
| Categoria de sobretensão (PT 62477-1) | III (≤ 2000 m) |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 25; |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões, duzentos e quarenta e dois mil duzentos e trezeeCl@ss 6.0Vinte e sete milhões, quarenta e nove mileCl@ss 7.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 8.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 9.0Vinte e sete milhões, quarenta mil setecentos e um
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | AC/DC |
| 1a tensão de saída (EF006792) | 24 V |
| Máx. corrente de saída 1 (EF008284) | 7 A |
| Tensão secundária ajustável (EF007002) | Sim |
| Valor nominal tensão de saída 1 (EF009393) | 24 V |
| Valor nominal corrente de saída 1 (EF009396) | 3.8 A |
| Protegido contra curtos-circuitos (EF007332) | Sim |
| Tensão de alimentação nominal em AC 50 Hz (EF007076) | 100 V |
| Tensão nominal de alimentação em AC 60 Hz (EF007077) | 100 V |
| Tensão de alimentação nominal em DC (EF007078) | 110 V |
| Tensão de saída estabilizada (EF003092) | Sim |
| Consumo (potência em VA) (EF000346) | 104 VA |
| Potência à saída (EF003034) | 90 W |
| Estabilizado (EF005302) | Sim |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Possível montagem em calha (EF003972) | Sim |
| Possível montagem na parede (EF003973) | Não |
| Versão modular (EF001126) | Não |
| Altura embutida (EF000332) | 106 mm |
| Possibilidade de montagem direta (EF005689) | Não |
| Largura (EF000008) | 45 mm |
| Altura (EF000040) | 106 mm |
| Profundidade (EF000049) | 90 mm |
| Adequado para funções de segurança (EF001597) | Sim |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | Outro |
