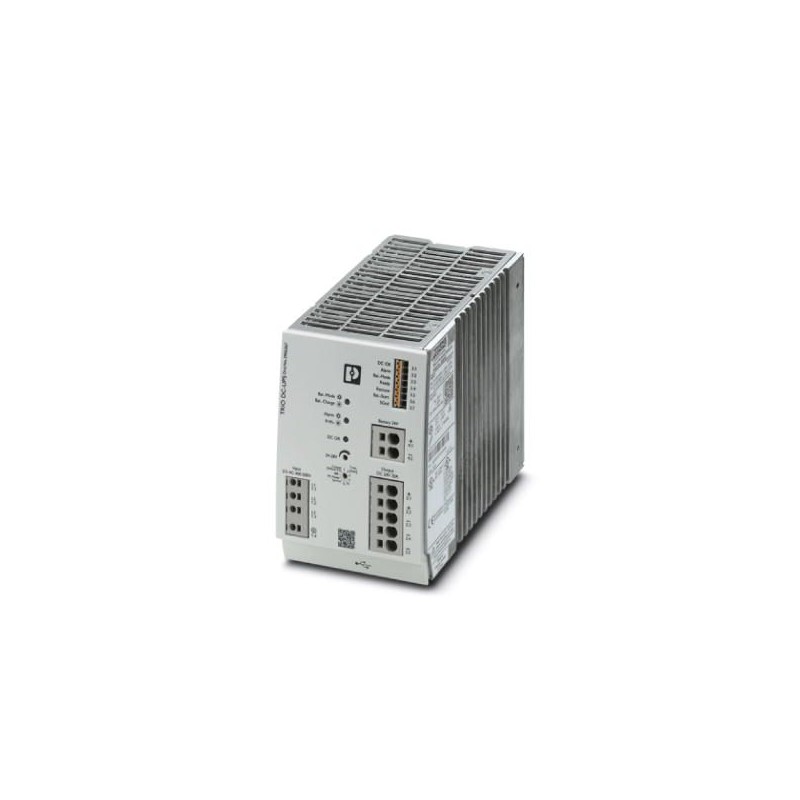

TRIO-UPS-2G/3AC/24DC/20 2906367 PHOENIX CONTACT Uninterruptible power supply
TRIO-UPS-2G/3AC/24DC/20
2906367
PHOENIX_CONTACT
Uninterruptible power supply
TRIO UPS - UPS con alimentatore integrato per accumulatori di energia al piombo AGM 4 Ah - 40 Ah, USB (Modbus/RTU), Montaggio su guida, Connessione push-in, ingresso: 3fase, uscita: 24 VDC / 20 A
materiale d’installazione per reti di comunicazione dnt/fnt > Gruppo di continuità
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento sei mila tre cento sessanta sette |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626068053 |
| Peso per Pezzo (escluso imballaggio) | 2,007.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quaranta quattro mila trenta |
| Paese di origine | CN (Cina) |
Dimensioni
| Larghezza | 88 mm |
|---|---|
| Altezza | 130 mm |
| Profondità | 160 mm |
| Larghezza con alternative di montaggio | 160 mm |
| Altezza con alternative di montaggio | 130 mm |
| Profondità con alternative di montaggio | 88 mm |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Temperatura ambiente (start-up di prova di tipo) | -40 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Max. umidità relativa consentita (esercizio) | ≤ 95 % (A +25°C, senza condensa) |
| Classe climatica | 3K3 (acc. EN 60721) |
| Grado di inquinamento | Due |
| Altezza di installazione | ≤ 4000 m (> 2000 m, osservare declassamento) |
I dati di Input
| Limite corrente di spunto/I2t | < 0.76 UnDues |
|---|---|
| Rete di buffering | ≥ 25 ms (400 V AC) |
| Tempo di risposta tipico | 200 ms |
| Fusibile in ingresso, integrato | 6.3 A (slow-blow, interno) |
Dati di Output
| Tensione di uscita nominale | 24 V DC |
|---|---|
| Gamma di impostazione della tensione di uscita (USet) | 24 V DC ... 28 V DC (> 24 V potenza costante) |
| Corrente in uscita nominale (miN) | 20 Un |
| Dynamic Boost (MiDyn.Boost) | 30 Un |
| Declassamento | > 60 °C (Da 2,5%/K di PFuorinom.) |
| Deviazione di regolazione | < 0.3 % (carico Statico cambiare il 10 % ... 90 %) |
| Massima dissipazione di potenza nel no-condizione di carico | < 3,6 W (400 V AC) |
| Efficienza | tip. 93 % (400 V AC) |
| tip. IL 92 % (480 V AC) | |
| tip. Il 94 % (funzionamento a Batteria) | |
| Ondulazione residua | < 20 mV |
| Collegamento in parallelo | sì, con modulo diodo disgiunti |
| Di sovratensione per la protezione contro i picchi di tensione interna | < 30 V DC |
| Resistenza al Feedback | ≤ 35 V DC |
Generale
| Peso netto | 1,71 kg |
|---|---|
| Tensione di isolamento ingresso/uscita | 4 kV AC (tipo di test) |
| 2 kV AC (test di routine) | |
| Classe di protezione | Io |
| MTBF (IEC 61709, SN 29500) | > 1108720 h (400 V AC, a 25°C) |
| > 680194 h (400 V AC, a 40°C) | |
| > 323816 h (400 V AC, a 60°C) | |
| Posizione di montaggio | guida DIN orizzontale NS 35, EN 60715 |
| Istruzioni di montaggio | regolabile: orizzontale 0 mm, verticale 50 mm |
I dati di connessione, ingresso
| Metodo di connessione | Push-in di connessione |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 4 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Dodici |
| Lunghezza di spelatura | 10 mm |
Connessione dati, uscita
| Metodo di connessione | Push-in di connessione |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 10 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 6 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Sedici |
| Lunghezza di spelatura | 15 mm |
I dati di connessione per la segnalazione
| Metodo di connessione | Push-in di connessione |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 1,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Sedici |
| Lunghezza di spelatura | 8 mm |
Processo di carica
| Curva caratteristica di carica | IUZeroU |
|---|---|
| Corrente di carica | 0,5 A ... 3 A (-25 °C ... 60 °C) |
Norme e Regolamenti
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Norme/regolamenti | EN 61000-4-2 |
| Scarica a contatto | 4 kV (Livello di Prova 2) |
| Norme/regolamenti | EN 61000-4-3 |
| Gamma di frequenza | 80 MHz A 1 GHz ... |
| Prova di forza del campo | 10 V/m (Livello di Prova 3) |
| Norme/regolamenti | EN 61000-4-4 |
| Commenti | Criterio B |
| Norme/regolamenti | EN 61000-4-6 |
| Gamma di frequenza | 0.15 MHz 80 MHz ... |
| Tensione | 10 V (Livello Di Prova 3) |
| Condotto di emissione del rumore | EN 61000-6-4 (Classe A) |
| Norme/regolamenti | EN 61000-4-12 |
| Direttiva Bassa Tensione | Conformità con la Bassa Tensione Direttiva 2014/35/CE |
| Standard - dispositivi di alimentazione in bassa tensione con uscita DC | EN 61204-3 |
| Standard – bassissima tensione di Sicurezza | IEC 61010 (SELV) / (PELV) |
| Standard - isolamento Sicuro | DIN VDE 0100-410 |
| Approvazioni UL | UL Listed UL 61010 |
| UL/C-UL Listed ANSI/ISA 12.12.01 di Classe I, Divisione 2, Gruppi A, B, C | |
| Shock | 30g, 18 ms secondo IEC 60068-2-27 |
| Vibrazioni (funzionamento) | in conformità con IEC 60068-2-6 |
| Categoria di sovratensione (EN 61010-1) | II |
Classificazioni
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 320 V |
| tensione d'uscita (EF003933) | 24 V |
| interfaccia USB (EF002039) | No |
| con interfaccia di comunicazione RS 232 (EF007312) | No |
| SNMP (EF005284) | No |
| tipo di tensione (EF000187) | AC |
| altezza (EF000040) | 130 mm |
| larghezza (EF000008) | 88 mm |
| profondità (EF000049) | 160 mm |
| peso (EF000167) | 1.733 kg |
| connettore d'ingresso (EF009726) | altro |
