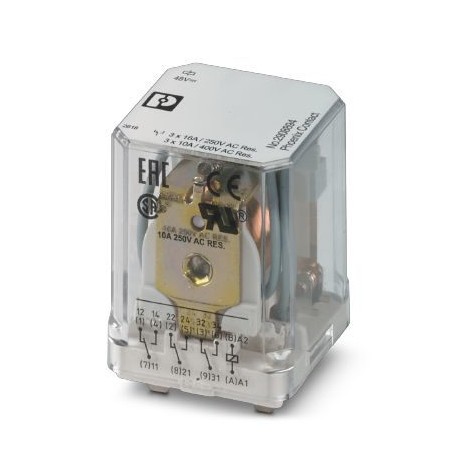

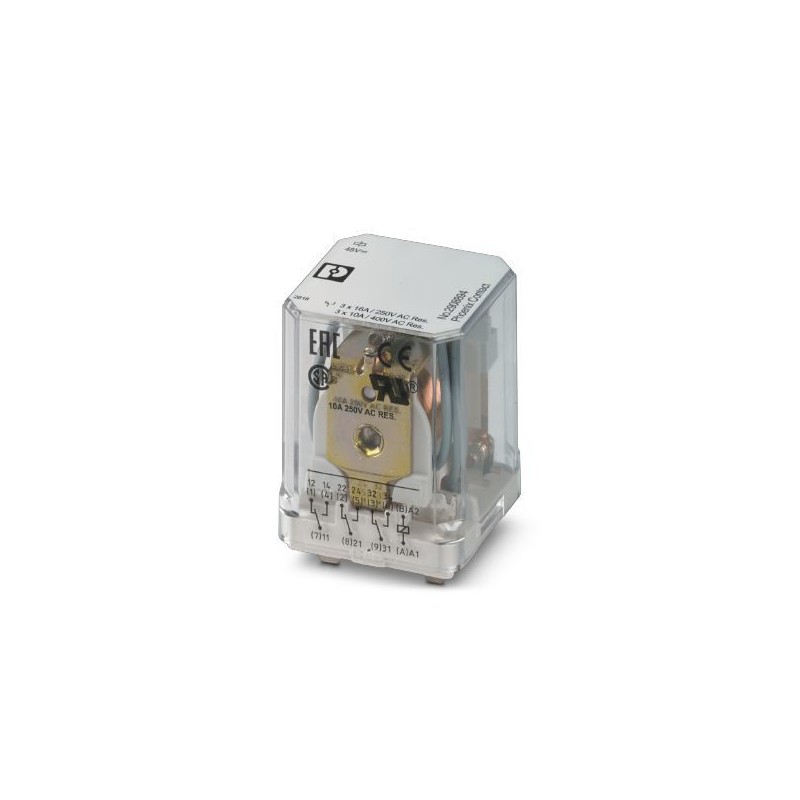

REL-PR3-48DC/3X21 2908894 PHOENIX CONTACT Relé único
REL-PR3-48DC/3X21
2908894
PHOENIX_CONTACT
Relé único
Relés de alta potência conectáveis com contatos de potência, 3 contatos abertos, tensão da bobina: 48VDC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2908894 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4055626353920 |
| Peso por unidade (exclusive embalagem) | 85,100 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 48 V |
|---|---|
| Típica corrente de entrada com UN | 28 mA |
| Tempo de resposta típico | 20 ms |
| Tempo de retorno típico | 15 ms |
| Resistência de bobina | 1750 Ω ±10 % |
Lado de contato
| Versão do contato | 3 contatos reversíveis |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgNi |
| Tensão de comutação máxima | 440 V AC |
| 250 V DC | |
| Tensão de comutação mínima | 10 V (com 24 mA) |
| Corrente de comutação mínima | 10 mA (com 24 V) |
| Corrente de ligação máxima | 50 A (20 ms, contato NA) |
| Corrente máx. em regime permanente | 16 A |
| Potência de desligamento (carga ôhmica) máxima | 384 W (com 24 V DC) |
| 124 W (com 48 V DC) | |
| 108 W (com 60 V DC) | |
| 52 W (com 110 V DC) | |
| 70 W (com 220 V DC) | |
| 4000 VA (com 250 V AC) | |
| 4000 VA (com 440 V AC) | |
| Carga de motor 3 fásica | 1500 W (com 400 V, AC3) |
| Carga de motor conforme UL 508 | 1/3 HP, 120 V AC (motor de corrente alternada de uma fase) |
| 1/2 HP, 240 V AC (motor de corrente alternada de uma fase) | |
| 1/2 HP, 240 V AC (motor trifásico) |
Geral
| Nota | As saídas não são adequadas para ligar diferentes condutores de fase. |
|---|---|
| Não utilizável para isolamento de circuitos de corrente SELV / PELV em relação a outros circuitos de corrente, uma vez que não fica garantido um isolamento seguro. | |
| Tensão de teste bobina de relé/contato de relé | 2,5 kVeff(50 Hz, 1 min) |
| Tensão de teste contato reversível/contato reversível | 2,5 kVeff(50 Hz, 1 min) |
| Modo operacional | 100 % ED |
| Grau de proteção | RT I |
| Vida útil mecânica | ca. 107ciclos de manobras |
| Vida útil elétrica | vide diagrama |
| Posição de montagem | opcional |
| Peso líquido (SAP) | 85,1 g |
Normas e disposições
| Normas / Determinações | IEC 60664 |
|---|---|
| IEC 61810 | |
| Tensão de isolamento nominal | 250 V AC |
| Tensão de teste | 4 kV |
| Isolamento | Isolamento básico |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Completo com base (EF003359) | Não |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Não |
| Tensão de alimentação de corrente nominal DC (EF003980) | 40.8 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polaridade livre |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 3 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.028 A |
| Grau de proteção (IP) (EF005474) | Outro |
| Largura (EF000008) | 38.6 mm |
| Altura (EF000040) | 36.1 mm |
| Profundidade (EF000049) | 45.5 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
