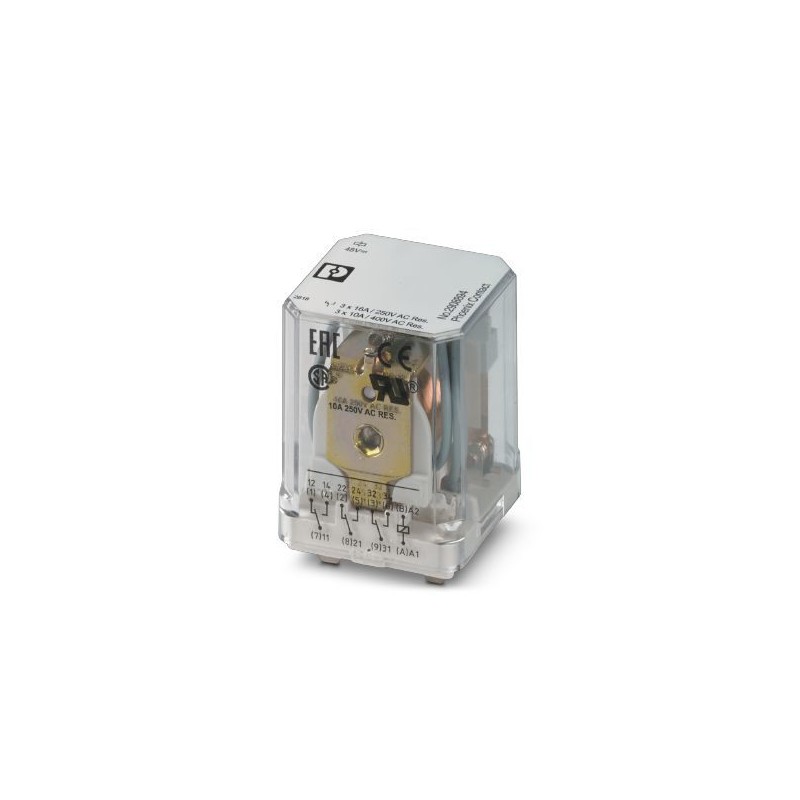

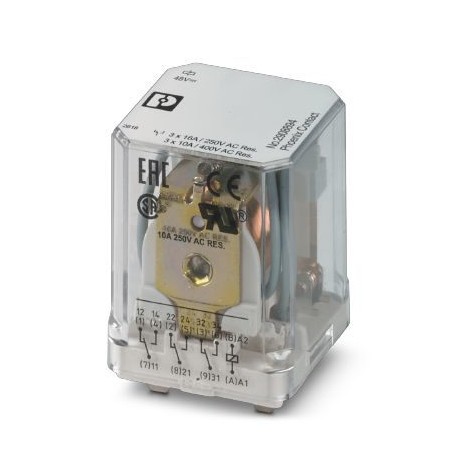

REL-PR3-48DC/3X21 2908894 PHOENIX CONTACT Relés de alta potencia enchufables con contactos de potencia, 3 co..
REL-PR3-48DC/3X21
2908894
PHOENIX_CONTACT
Relés de alta potencia enchufables con contactos de potencia, 3 contactos abiertos, tensión de bobina: 48 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2908894 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK6193 - |
| EAN | 4055626353920 |
| Peso por unidad (sin incluir el embalaje) | 85,100 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 48 V |
|---|---|
| Corriente de entrada típica a UN | 28 mA |
| Tiempo de reacción típico | 20 ms |
| Tiempo típico de apertura | 15 ms |
| Resistencia de bobina | 1750 Ω ±10 % |
Lado de contactos
| Tipo de contacto | 3 cont. conmut. |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 440 V AC |
| 250 V DC | |
| Tensión mínima de activación | 10 V (a 24 mA) |
| Corriente de conmutación mínima | 10 mA (con 24 V) |
| Corriente de conexión máxima | 50 A (20 ms, contac. abierto) |
| Corriente constante límite | 16 A |
| Potencia de ruptura (carga óhmica) máxima | 384 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 108 W (con 60 V DC) | |
| 52 W (con 110 V DC) | |
| 70 W (con 220 V DC) | |
| 4000 VA (Para 250 V AC) | |
| 4000 VA (con 440 V AC) | |
| Carga de motor 3 fases | 1500 W (con 400 V, AC3) |
| Carga de motor según UL 508 | 1/3 HP, 120 V AC (motor de corriente alterna monofásico) |
| 1/2 HP, 240 V AC (motor de corriente alterna monofásico) | |
| 1/2 HP, 240 V AC (motor trifásico) |
Generalidades
| Observación | Las salidas no son adecuadas para conectar distintas fases. |
|---|---|
| No deben utilizarse para separar circuitos eléctricos SELV/PELV de otros circuitos eléctricos, ya que no se garantiza una separación segura. | |
| Tensión de prueba Bobina de relé/contacto de relé | 2,5 kVeff(50 Hz, 1 min) |
| Tensión de prueba Contacto conmutado/Contacto conmutado | 2,5 kVeff(50 Hz, 1 min) |
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | RT I |
| Vida útil mecánica | aprox.107periodicidades de cambio de estado |
| Vida útil eléctrica | ver el diagrama |
| Posición para el montaje | discrecional |
| Peso neto (SAP) | 85,1 g |
Normas y especificaciones
| Normas/especificaciones | IEC 60664 |
|---|---|
| IEC 61810 | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 4 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión enchufable |
| Dispositivo completo con zócalo (EF003359) | No |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | No |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 40.8 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Sin polaridad |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 3 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.028 A |
| Grado de protección (IP) (EF005474) | Otros |
| Anchura (EF000008) | 38.6 mm |
| Altura (EF000040) | 36.1 mm |
| Profundidad (EF000049) | 45.5 mm |
