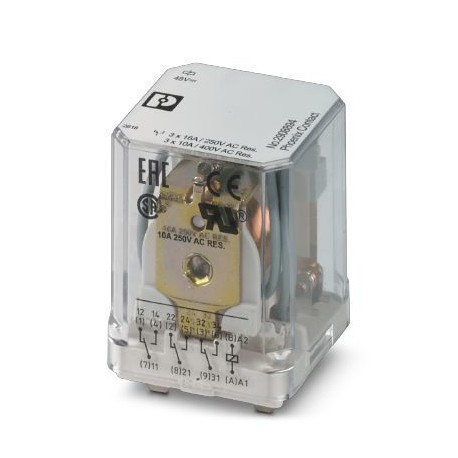

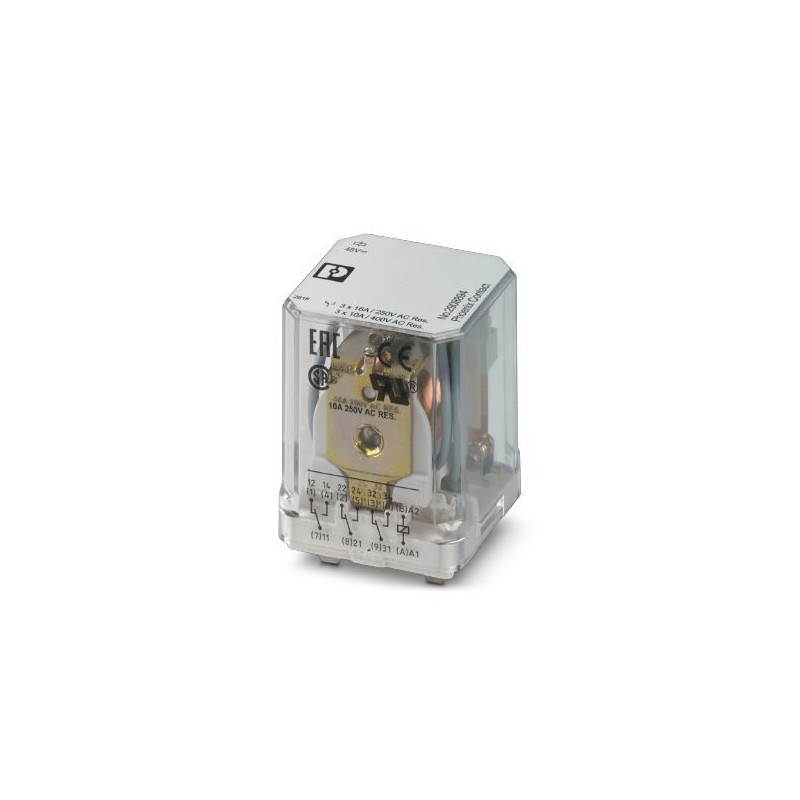

REL-PR3-48DC/3X21 2908894 PHOENIX CONTACT Relè singolo
REL-PR3-48DC/3X21
2908894
PHOENIX_CONTACT
Relè singolo
Relè ad alta potenza innestabili con contatti di potenza, 3 contatti aperti, tensione bobina: 48VDC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2908894 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK6193 - |
| GTIN | 4055626353920 |
| Peso per pezzo (confezione esclusa) | 85,100 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 48 V |
|---|---|
| Corrente d'ingresso tipica con UN | 28 mA |
| Tempo di eccitazione tipica | 20 ms |
| Tempo di diseccitazione tipico | 15 ms |
| Resistenza bobina | 1750 Ω ±10 % |
Lato contatti
| Esecuzione dei contatti | 3 contatti di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 440 V AC |
| 250 V DC | |
| Min. tensione commutabile | 10 V (a 24 mA) |
| Min. corrente | 10 mA (con 24 V) |
| Max. corrente d'inserzione | 50 A (20 ms, contatti in chiusura) |
| Corrente di carico permanente | 16 A |
| Max. potenza commutabile (carico ohmico) | 384 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 108 W (con 60 V DC) | |
| 52 W (con 110 V DC) | |
| 70 W (con 220 V DC) | |
| 4000 VA (con 250 V AC) | |
| 4000 VA (con 440 V AC) | |
| Carico motore trifase | 1500 W (con 400 V, AC3) |
| Carico motore secondo UL 508 | 1/3 HP, 120 V AC (motore a corrente alternata monofase) |
| 1/2 HP, 240 V AC (motore a corrente alternata monofase) | |
| 1/2 HP, 240 V AC (motore trifase) |
Generalità
| Nota | Le uscite non sono adatte per la commutazione di diversi conduttori di fase. |
|---|---|
| Non utilizzare per la separazione di circuiti SELV / PELV da altri circuiti, dal momento che non è garantita una separazione sicura. | |
| Tensione di prova avvolgimento relè/contatto relè | 2,5 kVeff(50 Hz, 1 min) |
| Tensione di prova contatto di scambio/contatto di scambio | 2,5 kVeff(50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Grado di protezione | RT I |
| Durata meccanica | circa 107cicli di manovre |
| Durata, elettrica | vedi diagramma |
| Posizione d'installazione | a scelta |
| Peso netto (SAP) | 85,1 g |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| IEC 61810 | |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento | 4 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a innesto |
| apparecchio completo con base (EF003359) | No |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | No |
| tensione di alimentazione pilota nominale DC (EF003980) | 40.8 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| azionamento, polarità (EF003355) | non polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 3 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.028 A |
| grado di protezione (IP) (EF005474) | altro |
| larghezza (EF000008) | 38.6 mm |
| altezza (EF000040) | 36.1 mm |
| profondità (EF000049) | 45.5 mm |
