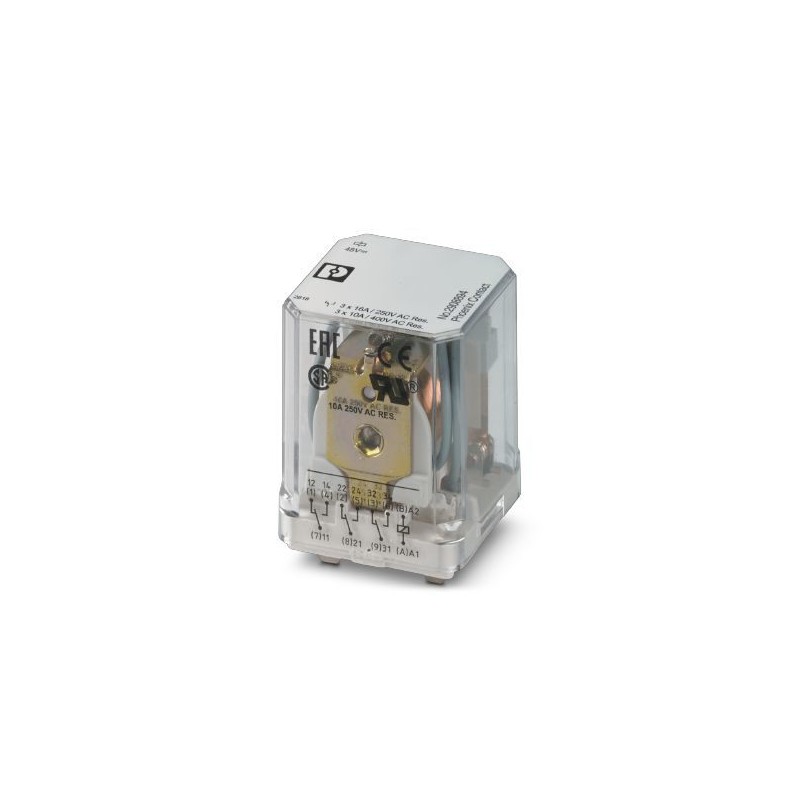

REL-PR3-48DC/3X21 2908894 PHOENIX CONTACT Relais individuels
REL-PR3-48DC/3X21
2908894
PHOENIX_CONTACT
Relais individuels
Relais haute puissance enfichables avec contacts d’alimentation, 3 contacts ouverts, tension de bobine : 48VDC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2908894 |
|---|---|
| Unité de conditionnement | 1 pcs |
| GTIN | 4055626353920 |
| Poids par pièce (hors emballage) | 0,085 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 48 V |
|---|---|
| Courant d'entrée typique pour UN | 28 mA |
| Temps d'amorçage typique | 20 ms |
| Temps de retombée typique | 15 ms |
| Résistance de la bobine | 1750 Ω ±10 % |
Côté contact
| Type de contact | 3 inverseurs |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 440 V AC |
| 250 V DC | |
| Tension de commutation minimale | 10 V (Pour 24 mA) |
| Courant de commutation minimal | 10 mA (pour 24 V) |
| Courant d'enclenchement maximal | 50 A (20 ms, contact NO) |
| Intensité permanente limite | 16 A |
| Puissance de coupure (charge ohmique) max. | 384 W (pour 24 V DC) |
| 124 W (à 48 V DC) | |
| 108 W (à 60 V DC) | |
| 52 W (à 110 V DC) | |
| 70 W (à 220 V DC) | |
| 4000 VA (pour 250 V AC) | |
| 4000 VA (à 440 V AC) | |
| Charge moteur triphasé | 1500 W (à 400 V, AC3) |
| Charge moteur selon UL 508 | 1/3 HP, 120 V AC (moteur à courant alternatif monophasé) |
| 1/2 HP, 240 V AC (moteur à courant alternatif monophasé) | |
| 1/2 HP, 240 V AC (moteur triphasé) |
Généralités
| Remarque | Les sorties ne permettent pas de câbler des conducteurs extérieurs différents. |
|---|---|
| Ne pas utiliser pour séparer des circuits de courant SELV/PELV des autres circuits, car il ne peuvent assurer une séparation sécurisée. | |
| Tension d'essai bobine de relais/contact de relais | 2,5 kVeff(50 Hz, 1 min) |
| Tension d'essai inverseur/inverseur | 2,5 kVeff(50 Hz, 1 min) |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT I |
| Durée de vie mécanique | env. 107cycles |
| Durée de vie électrique | voir diagramme |
| Emplacement pour le montage | indifférent |
| Poids net (SAP) | 85,1 g |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| CEI 61810 | |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 4 kV |
| Isolant | Isolation de base |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Fiche |
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Non |
| Tension d'alimentation de courant nominal CC (EF003980) | 40.8 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Non polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 3 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.028 A |
| Classe de protection (IP) (EF005474) | Autre |
| Largeur (EF000008) | 38.6 mm |
| Hauteur (EF000040) | 36.1 mm |
| Profondeur (EF000049) | 45.5 mm |
