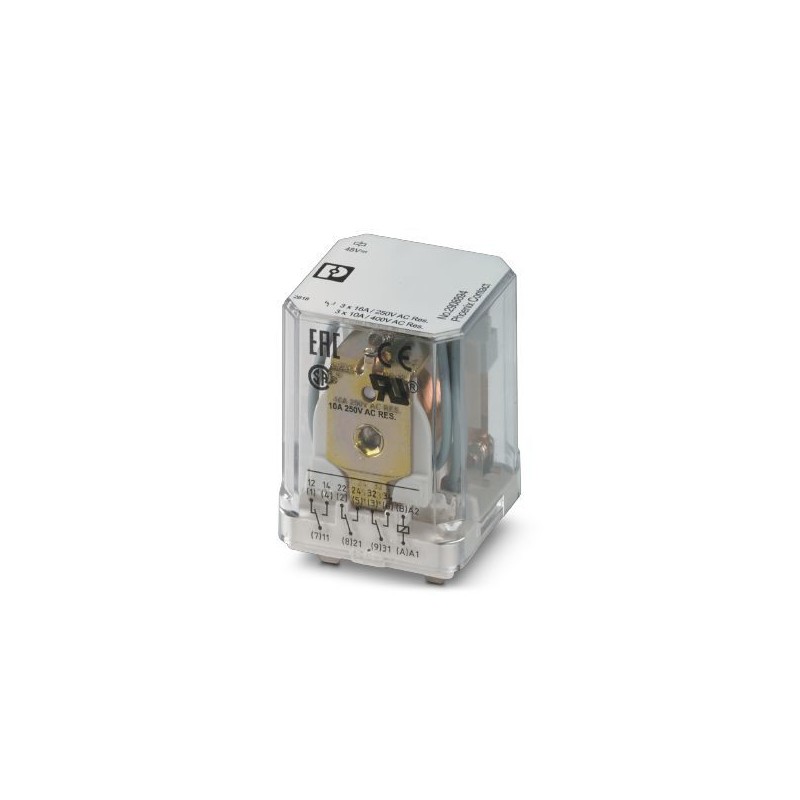

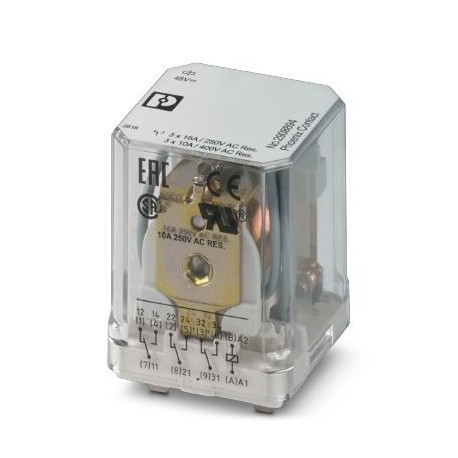

REL-PR3-48DC/3X21 2908894 PHOENIX CONTACT Einzelrelais
REL-PR3-48DC/3X21
2908894
PHOENIX_CONTACT
Einzelrelais
Steckbare Hochleistungsrelais mit Leistungskontakten, 3 offene Kontakte, Spulenspannung: 48VDC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2908894 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| GTIN | 4055626353920 |
| Gewicht pro Stück (exklusive Verpackung) | 85,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 85,100 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 48 V |
|---|---|
| Typischer Eingangsstrom bei UN | 28 mA |
| Ansprechzeit typisch | 20 ms |
| Rückfallzeit typisch | 15 ms |
| Spulenwiderstand | 1750 Ω ±10 % |
Kontaktseite
| Kontaktausführung | 3 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 440 V AC |
| 250 V DC | |
| Schaltspannung minimal | 10 V (bei 24 mA) |
| Schaltstrom minimal | 10 mA (bei 24 V) |
| Einschaltstrom maximal | 50 A (20 ms, Schließer) |
| Grenzdauerstrom | 16 A |
| Abschaltleistung (ohmsche Last) maximal | 384 W (bei 24 V DC) |
| 124 W (bei 48 V DC) | |
| 108 W (bei 60 V DC) | |
| 52 W (bei 110 V DC) | |
| 70 W (bei 220 V DC) | |
| 4000 VA (bei 250 V AC) | |
| 4000 VA (bei 440 V AC) | |
| 3-Phasen Motorlast | 1500 W (bei 400 V, AC3) |
| Motorlast nach UL 508 | 1/3 HP, 120 V AC (Einphasen-Wechselstrommotor) |
| 1/2 HP, 240 V AC (Einphasen-Wechselstrommotor) | |
| 1/2 HP, 240 V AC (Drehstrommotor) |
Allgemein
| Hinweis | Die Ausgänge sind für das Schalten unterschiedlicher Außenleiter nicht geeignet. |
|---|---|
| Nicht einzusetzen zur Trennung von SELV / PELV Stromkreisen zu anderen Stromkreisen, da eine Sichere Trennung nicht gewährleistet ist. | |
| Prüfspannung Relaiswicklung/Relaiskontakt | 2,5 kVeff(50 Hz, 1 min.) |
| Prüfspannung Wechsler/Wechsler | 2,5 kVeff(50 Hz, 1 min.) |
| Betriebsart | 100 % ED |
| Schutzart | RT I |
| Lebensdauer mechanisch | ca. 107Schaltspiele |
| Lebensdauer elektrisch | siehe Diagramm |
| Einbaulage | beliebig |
| Nettogewicht (SAP) | 85,1 g |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| IEC 61810 | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 4 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Steckanschluss |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Nein |
| Bemessungssteuerspeisespannung DC (EF003980) | 40.8 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Antrieb, Polung (EF003355) | ungepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 3 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.028 A |
| Schutzart (IP) (EF005474) | sonstige |
| Breite (EF000008) | 38.6 mm |
| Höhe (EF000040) | 36.1 mm |
| Tiefe (EF000049) | 45.5 mm |
